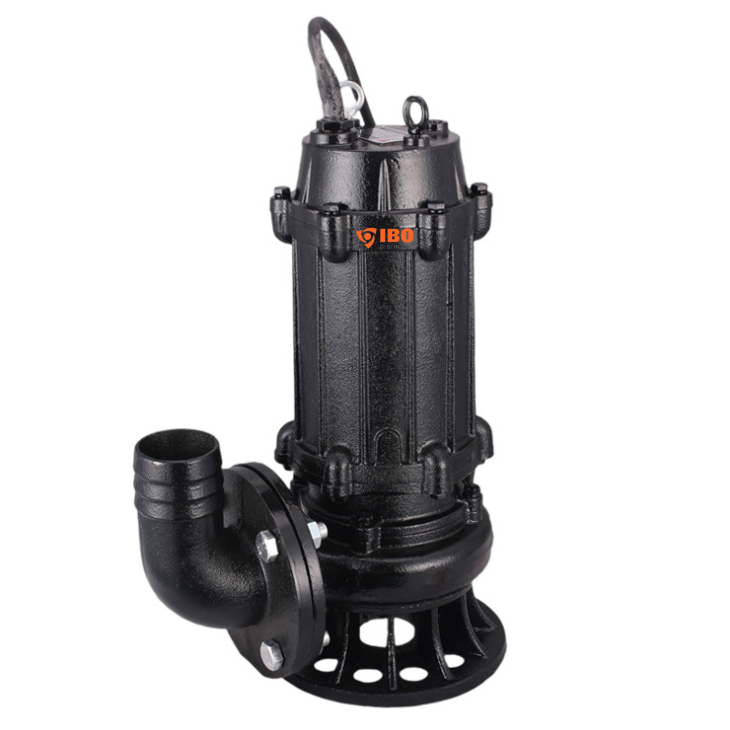

Submersibilní čerpadlo na kal MWQ 150/7500 s míchadlem

Detailní popis produktu

Submersibilní čerpadla na kal jsou základními komponenty systémů na správu odpadních vod, zejména v čerpacích stanicích, kde se zpracovává surový odpad a kal. Tyto prostředí často zahrnují vysoké koncentrace pevných látek, vláknitých materiálů a hustých usazenin, které mohou způsobit zácpky konvenčních čerpadel. Čerpadlo IBO MWQ 150/7500 je navrženo k provozu v takových podmínkách, čímž zajišťuje spojitý a spolehlivý provoz v městských i průmyslových zařízeních na zpracování odpadních vod. Instalatéři pracující v těchto prostředích musí zohlednit faktory jako je výška čerpaní, průtok a kompatibilita materiálů, aby byl systém efektivní a bez zácpky.

Při výběru submersibilního čerpadla na kal pro čerpací stanici je důležité vyhodnotit hydraulické zatížení a charakter čerpaného média. Čerpadlo IBO MWQ 150/7500 je vhodné pro aplikace, kde čerpaný materiál obsahuje vysoké množství zavěšených pevných látek a vyžaduje mechanické míchání, aby se zabránilo usazování. To z něj činí vhodný pro použití v septicích nádržích, nádržích na uchování odpadních vod a dalších systémech, kde je hustý kal běžným problémem. Návrh čerpadla zajišťuje, že dokáže zvládnout tyto podmínky bez časté údržby nebo výpadků.

Technické parametry

EAN	5903887207621
Délka napájecího kabelu (m)	5
Maximální průtok (l/min)	2100
Napětí čerpadla (V)	400 V
Rozměry V x Š x H (cm)	73x33x30
Výška čerpaní (m)	15
Hmotnost	105 kg
Kód	PR_39206
Značka	IBO

Technické parametry čerpadla IBO MWQ 150/7500 jsou základní pro správné rozměření a integraci do systému. Kapacita výšky čerpaní 15 m ukazuje, jak vysoko čerpadlo dokáže zvednout odpadní vodu, což je klíčové pro určení potřebného čerpadla v konkrétní instalaci. Průtok 2100 l/min definuje objem vody, který čerpadlo dokáže přečerpat za minutu, a musí být přizpůsoben požadavkům systému. Délka kabelu 5 m je důležitým faktorem pro umístění čerpadla v nádrži a jeho připojení k napájení. Napájení 400 V je běžné pro trojfázové průmyslové aplikace a musí být ověřeno vzhledem k elektrické infrastruktuře na místě.

Instalace a připojení

Instalace čerpadla IBO MWQ 150/7500 vyžaduje pečlivé plánování, aby čerpadlo fungovalo efektivně a bezpečně. Čerpadlo by mělo být umístěno na dně nádrže, aby čerpalo z vrstvy kalu. 5 m napájecí kabel musí být přiveden k vhodné elektrické rozvaděčové skříňce a čerpadlo musí být připojeno k trojfázovému napájení 400 V. Je důležité ověřit pořadí fází, aby nedošlo ke poškození motoru. Rozměry čerpadla (73 x 33 x 30 cm) by měly být zohledněny při plánování rozvržení nádrže a přístupu pro údržbu. Běžnou chybou je nedostatečný prostor pro správnou funkci míchadla, což může vést ke snížení účinnosti a zvýšenému opotřebení čerpadla.

Kompatibilita a příslušenství

Čerpadlo IBO MWQ 150/7500 je kompatibilní se standardními systémy na čerpání odpadních vod a může být integrováno s ovládacími panely a hladinovými senzory pro automatizovaný provoz. Doporučuje se nainstalovat uzavírací ventil, aby se zabránilo návratu vody, a tlakový manometr pro sledování výkonu systému. Osa čerpadla z nerezové oceli a dvojité mechanické těsnění zajišťují kompatibilitu s korozi a opotřebením. Při objednávce je důležité zajistit, že všechny potřebné elektrické komponenty, jako jsou jisticí a spínací prvky, jsou zahrnuty, aby podporovaly napájení 400 V.

Technický pozadí pro projektanty

Čerpadlo IBO MWQ 150/7500 pracuje na principu odstředivého čerpání, kde čerpadlo generuje průtok a tlak pomocí lopatkového kola. Funkce míchadla je zajištěna vnitřním sekundárním lopatkovým kolem, které neustále míchá kal, aby se zabránilo usazování a zajistilo homogenní směs. Osa z nerezové oceli odolává korozi a opotřebení, zatímco dvojité mechanické těsnění chrání motorovou komoru před pronikáním vody a pevných látek. Čerpadlo je navrženo pro spojitý provoz v mokrém prostředí a může být integrováno do větších systémů odpadních vod s vhodným ovládáním a monitorováním. Účinnost čerpadla je ovlivněna viskozitou čerpaného média a přítomností velkých pevných látek, které je třeba zohlednit při návrhu systému.

Údržba a provoz

Pravidelná kontrola a údržba jsou základní pro zajištění spolehlivého provozu čerpadla IBO MWQ 150/7500 po celou dobu jeho životnosti. Čerpadlo by mělo být kontrolováno na opotřebení lopatkového kola a míchadla a mechanická těsnění by měla být prohlédnuta na úniky nebo poškození. Napájecí kabel by měl být kontrolován na opotřebení izolace a elektrické připojení by mělo být ověřeno na pevnost. V příručce není uvedeno žádné konkrétní intervaly údržby, ale doporučuje se provádět pravidelné kontroly během údržby systému. Hmotnost čerpadla (105 kg) by měla být zohledněna při plánování jeho odstranění a výměny, protože může vyžadovat zvedací zařízení nebo dodatečnou podporu při údržbě.

Nejčastější otázky

Může být čerpadlo IBO MWQ 150/7500 použito v nádržích s vysokým obsahem zavěšených pevných látek?
Ano, čerpadlo je speciálně navrženo pro hustý kal a surový odpad s hustými usazeninami. Vnitřní míchadlo zajistí neustálé míchání a zabrání usazování.

Je napájení 400 V kompatibilní se standardními průmyslovými elektrickými systémy?
Ano, trojfázové napájení 400 V je běžné pro průmyslové aplikace. Je důležité ověřit pořadí fází a zajistit, že elektrická infrastruktura může podporovat výkon čerpadla.

Jaký je maximální průtok čerpadla IBO MWQ 150/7500?
Čerpadlo má maximální průtok 2100 l/min, což je vhodné pro vysokovýkonové aplikace v systémech na čerpání odpadních vod a kalu.

Může být čerpadlo nainstalováno v nádržích s omezeným přístupem?
Ano, ale je důležité zajistit dostatečný prostor pro správnou funkci míchadla. Rozměry čerpadla (73 x 33 x 30 cm) by měly být zohledněny při plánování rozvržení nádrže a přístupu pro údržbu.
