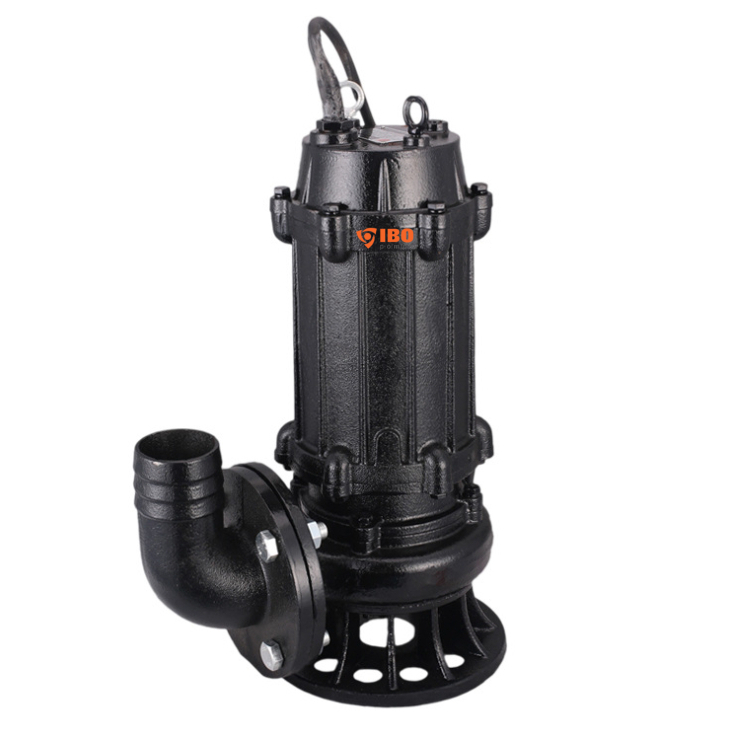

Submersibilní čerpadlo na kal IBO MWQ 50/1500 s míchadlem

Detailní popis produktu

Submersibilní čerpadla na kal jsou základními komponenty systémů na správu odpadních vod, zejména v prostředích, kde je třeba efektivně transportovat nečisté splaše, kal nebo těžce znečištěnou vodu. Instalatéři pracující v městských čerpacích stanicích, průmyslových zařízeních a velkých obchodních budovách často potkávají husté usazeniny a zavěšené pevné látky, které mohou způsobit zácpky konvenčním čerpadlům. Čerpadlo IBO MWQ 50/1500 je speciálně navrženo pro takové podmínky, čímž zajišťuje nepřetržitý provoz v náročných hydraulických prostředích.

Typické aplikace zahrnují podzemní čerpací komory, septicové nádrže a systémy na oddělování tuků, kde přítomnost vláknitých látek, pískových částic a organického odpadu vyžaduje mechanickou pomoc k udržení průtoku. Čerpadlo je plně submersibilní, takže může pracovat přímo v tekutině bez potřeby dodatečných opěrných konstrukcí. To z něj dělá ideální řešení pro modernizaci stávajících systémů nebo pro nové instalace, kde je místo omezené.

Technické parametry

Instalace a připojení

Instalace začíná ověřením rozměrů nádrže, aby bylo zajištěno, že čerpadlo bude bez překážek. Vstupní otvor by měl být umístěn na dostatečné hloubce, aby se zabránilo nasávání vzduchu a zároveň se vyhýbal usazeninám. Čerpadlo se připojuje prostřednictvím trojfázového napájení 400 V a všechna elektrická připojení musí být v souladu s místními elektroinstalačními předpisy. Doporučuje se použít vlastní jisticí vypínač s vhodnou ochranou proti přetížení. Kabel délky 5 m by měl být veden do rozvaděče mimo nádrž, aby se zabránilo poškození vlhkostí nebo mechanickým zatížením.

Čerpadlo musí být svisle spuštěno do nádrže pomocí zvedacího oka nebo háku, aby se zabránilo poškození motorového tělesa. Po instalaci by měl být systém otestován za zatížení, aby bylo potvrzeno, že průtok a tlak odpovídají požadovaným parametrům.

Kompatibilita a příslušenství

Čerpadlo IBO MWQ 50/1500 je kompatibilní se standardními trojfázovými elektrickými systémy a vyžaduje řídicí panel s monitorováním fází, aby se zabránilo suchému běhu. Pro větší systémy může být integrováno s hladinovými senzory a programovatelnými logickými kontroléry (PLC), aby byl provoz automatizován. Další příslušenství, jako jsou zvedací lana, montážní konzoly a ochranné kryty, mohou být potřeba v závislosti na prostředí instalace. Pro tento model nejsou uvedeny žádné alternativní nebo související produkty.

Technický pozadí pro projektanty

Čerpadlo pracuje pomocí odstředivého rotoru poháněného uzavřeným elektromotorem. Funkce míchadla zahrnuje vnitřní sekundární rotor, který cyklicky pohybuje a rozkládá usazené pevné látky, čímž se zabrání zácpkám. Neopříravný hřídel z nerez oceli zajišťuje odolnost proti korozi způsobené kyselými nebo zásaditými tekutinami. Dvojitá mechanická těsnění chrání motorovou komoru před pronikáním vody, čímž se prodlužuje životnost v agresivních prostředích. Projektanti by měli brát v úvahu hydraulické vlastnosti čerpadla při navrhování systému, aby odpovídaly požadovanému průtoku a výšce čerpaní, a zároveň zajistit kompatibilitu s průměrem potrubí a armaturami.

Účinnost je ovlivněna viskozitou čerpaného média a přítomností abrazivních částic. Pravidelná kontrola mechanických těsnění a opotřebování rotoru je důležitá pro udržení výkonu. Kompaktní design čerpadla umožňuje jeho instalaci v uzavřených prostorech, ale v rozvrhu musí být zahrnuta dostatečná přístupnost pro údržbu.

Údržba a provoz

Údržba zahrnuje pravidelnou kontrolu mechanických těsnění a rotoru na opotřebování nebo zácpky. Čerpadlo by mělo být odstraněno pro čištění a prohlídku po dlouhodobém provozu v prostředí s vysokým obsahem pevných látek. Elektrická připojení by měla být kontrolována na korozi nebo volné kontakty. V technických datech nejsou uvedena žádná konkrétní období údržby.

Při provozu by mělo být čerpadlo monitorováno na neobvyklé hluky nebo vibrace, které mohou signalizovat vnitřní poškození. Systém by měl být vypnut a prohlédnut, pokud čerpadlo nedodává očekávaný průtok nebo tlak. Zvedací mechanismus by měl být pravidelně testován, aby bylo zajištěno bezpečné odstranění během údržby.

Nejčastější otázky

Může být čerpadlo IBO MWQ 50/1500 použito v nádržích s vysokou koncentrací pískových částic?
Ano, vestavěné míchadlo pomáhá rozkládat husté usazeniny a zabrání zácpkám způsobeným pískem a zavěšenými pevnými látkami.

Je čerpadlo vhodné pro nepřetržitý provoz ve stanici na čerpání surové splaše?
Ano, motor je navržen pro nepřetržitý provoz a dvojité mechanické těsnění poskytuje spolehlivou ochranu proti pronikání vody.

Jaký typ elektrického napájení je potřeba pro čerpadlo IBO MWQ 50/1500?
Čerpadlo pracuje na trojfázovém napájení 400 V a vyžaduje vlastní obvod s ochranou proti přetížení.

Jak má být čerpadlo umístěno v nádrži, aby se zabránilo nasávání vzduchu?
Čerpadlo by mělo být umístěno na dostatečné hloubce, aby byl vstupní otvor ponořený, čímž se zabrání riziku nasávání vzduchu do systému.
