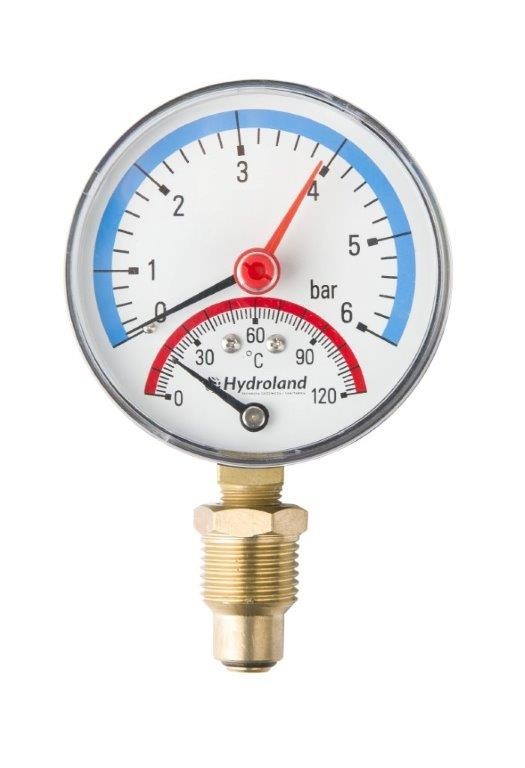

Radialní teplotní manometr 0°C - 120°C 0 - 2,5 bar, 80 mm

Detailní popis produktu

Tento radialní teplotní manometr se běžně používá v domácích i komerčních otopných, potrubních a sanitárních systémech ke sledování teplotních a tlakových podmínek. Je typicky instalován v centrálních otopných systémech, okruzech teplé vody a průmyslových procesních liniích, kde jsou požadována přesná a současná měření obou parametrů. Displej je vhodný pro prostředí s provozní teplotou od 0°C do 120°C a tlakem nejvýše 2,5 bar. Kompaktní velikost ciferníku 80 mm umožňuje instalaci v úzkých prostorech, jako jsou kotelní místnosti, pod kuchyňskými dřezem nebo v mechanických místnostech, kde je omezeno místo, ale důležitá je viditelnost pro pravidelné sledování.

Teplotní manometr je navržen k integraci do systémů vyžadujících jak tepelné, tak hydraulické sledování. Často se používá spolu s expanzními nádoby, pojistnými ventily a oběhovými čerpadly, aby se zajistilo, že systém zůstává v bezpečných a účinných provozních mezích. Radialní design umožňuje snadné čtení z boku, což jej činí ideálním pro montáž na stěnu nebo panel. Displej je určen pro použití kvalifikovanými instalatéry a servisními techniky, kteří jsou zodpovědní za komise, pravidelné kontroly a odstraňování závad.

Technické parametry

EAN	5900308750018
Kód	TERMAN.80.1/2 2-5 B

Teplotní manometr má rozsah teploty 0°C až 120°C a rozsah tlaku 0 až 2,5 bar. Tyto parametry jsou důležité pro výběr správného zařízení pro danou aplikaci. Třída přesnosti 2,5 určuje povolené odchylky v tlakových měřeních, což je důležité pro zajištění spolehlivého provozu systému. Velikost ciferníku 80 mm je vhodná pro instalace, kde je omezeno místo, ale stále je požadována viditelnost. Měření tlaku je založeno na mechanismu Bourdonovy trubky, zatímco měření teploty využívá bimetalovou spirálu, což zajišťuje stabilní a opakovatelná měření za normálních provozních podmínek.

Instalace a připojení

Teplotní manometr se připojuje pomocí zadního radia 1/2 palce na 1/4 palce, což je vhodné pro většinu standardních potrubních a ventilových konfigurací. Instalační postup zahrnuje výběr místa reprezentativního pro provozní podmínky systému a zajištění, že zařízení je pevně upevněno a namontováno v viditelném úhlu. Bourdonova trubka a bimetalová spirála vyžadují stabilní a bez vibrací prostředí pro správnou funkci. Běžné chyby při instalaci zahrnují nesprávnou orientaci, která může ovlivnit čitelnost, a montáž v oblastech s nadměrnými vibracemi nebo přímým slunečním zářením, které mohou v dlouhodobém horizontu poškodit materiály. Důležité je ověřit správné připojení jak tlakového, tak teplotního prvku před uvedením systému do provozu.

Kompatibilita a příslušenství

Tento teplotní manometr je kompatibilní s širokou škálou otopných a potrubních systémů, které vyžadují současné sledování teploty a tlaku. Často se používá spolu s expanzními nádobami, pojistnými ventily a oběhovými čerpadly, aby se zajistila stabilita systému. Pro instalaci je nutné mít vhodná spojovací adaptéry a montážní závěsy k upevnění zařízení. Pro standardní provoz není potřeba žádné další příslušenství, ale doporučuje se použít ochranné kryty v prostředích s vysokou vlhkostí nebo chemickým vystavením, aby se prodloužila životnost zařízení.

Technický pozadí pro projektanty

Teplotní manometr funguje pomocí kombinace Bourdonovy trubky pro měření tlaku a bimetalové spirály pro měření teploty. Bourdonova trubka je ohnutá, dutá kovová trubka, která se rovná pod tlakem, což pohybuje ukazatelem po ciferníku. Bimetalová spirála se skládá ze dvou kovů s různými koeficienty roztažnosti, které se ohýbají v reakci na změny teploty. Housenka je vyrobena z ABS, což je odolný a lehký termoplast, zatímco kryt je z akrylového skla pro jasnost a odolnost proti nárazům. Zařízení je navrženo pro integraci do uzavřených systémů, kde je požadováno přesné sledování obou parametrů. Životnost a účinnost zařízení závisí na stabilitě provozního prostředí, absence nadměrných vibrací a správné instalaci a vyrovnání zařízení.

Služba a provoz

Teplotní manometr vyžaduje minimální údržbu za normálních provozních podmínek. Důležité je pravidelně kontrolovat zařízení na známky fyzického poškození, jako jsou trhliny v krytu nebo koroze na housence. Ukazatel by měl být kontrolován na zarovnanost a reaktivitu na změny tlaku a teploty. Pokud je zařízení instalováno v prostředí s vysokou vlhkostí nebo chemickým vystavením, doporučuje se kontrolovat kryt a těsnění na degradaci. Zařízení má dvouletou záruku, která pokrývá vady materiálu a výroby za normálního použití. Nejsou požadovány konkrétní intervaly údržby, ale je vhodné přepočítat kalibraci zařízení, pokud se měření jeví jako nesrovnalá nebo nepřesná.

Nejčastější otázky

Může být tento teplotní manometr namontován ve svislé poloze?
Ano, radialní design umožňuje montáž ve svislé poloze, pokud je ciferník viditelný a zařízení je pevně namontováno.

Je vhodný pro použití v systémech teplé vody?
Ano, zařízení je vhodné pro systémy teplé vody pracující v uvedeném rozmezí teploty a tlaku 0°C až 120°C a do 2,5 bar.

Může být zařízení použito v exteriérech?
Ne, zařízení není navrženo pro venkovní použití a mělo by být instalováno v chráněném vnitřním prostředí, aby se zabránilo vystavení počasí a extrémním teplotám.

Co se má udělat, pokud se ukazatel nevrátí na nulu po uvolnění tlaku?
To může naznačovat mechanický problém s Bourdonovou trubkou nebo bimetalovou spirálou. Zařízení by mělo být proinspekce na poškození a pokud se problém nezlepší, mělo by být nahrazeno nebo překalibrováno podle pokynů výrobce.
