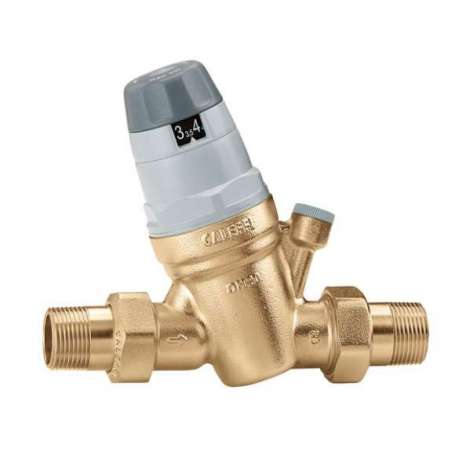

Redukční ventil se samostatnou vyměnitelnou kartuší 1", PN 25bar, pracovní rozsah 1-6 bar, T max.+40 °C

Detailní popis produktu

Tento pojistný ventil se běžně používá v bytových i komerčních budovách ke regulaci vodního tlaku. Je vhodný pro instalaci do domácích vodovodních linek, topných okruhů a zavlažovacích systémů, kde je vyžadováno ovládání tlaku. Ventil je navržen pro použití s pitnou i nepitnou vodou a zajišťuje stabilní dolní tlak v rámci stanoveného rozsahu. Instalatéři často setkávají tento typ ventilu v systémech, kde příchozí tlak překračuje bezpečné provozní limity dolních komponentů.

Jeho kompaktní design umožňuje instalaci i v uzavřených prostorech, jako jsou strojovny, uživatelské oblasti nebo pod kuchyňskými dřezem. Ventil je vhodný pro použití jak v nových instalacích, tak při modernizaci. Často se používá spolu s tlakovými měřiči a filtry, aby byl zajištěn optimální výkon systému a trvanlivost připojených komponent.

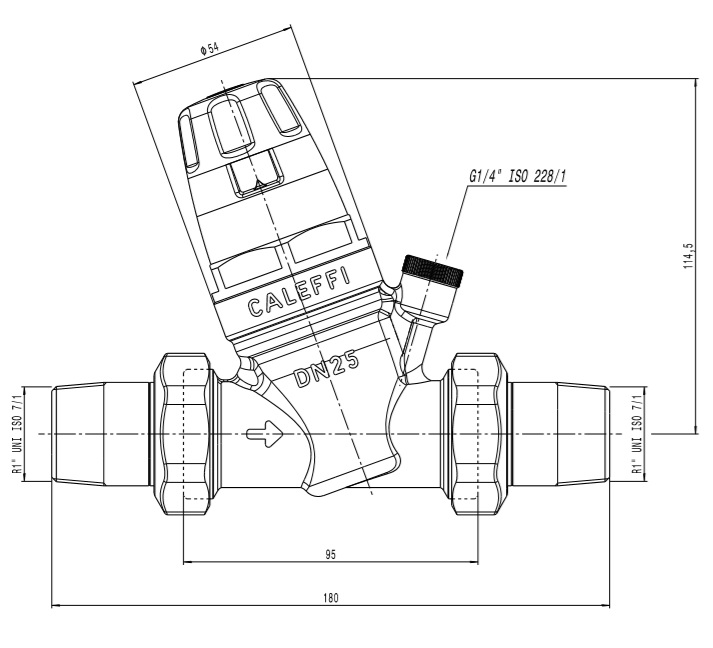

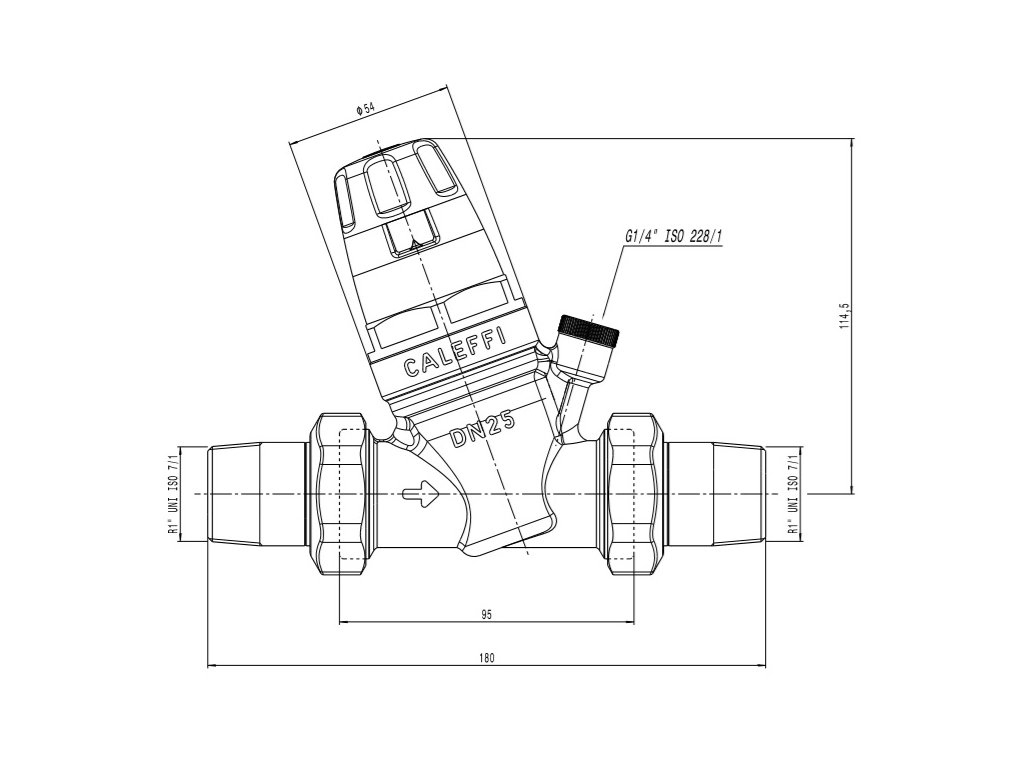

Technické parametry

Instalace a připojení

Instalaci by měl provést kvalifikovaný technik, aby byla zajištěna správná orientace a bezpečné připojení. Ventil je vybaven připojením 1 palec, obvykle se závitovými konci pro přímou instalaci do potrubního systému. Před instalací by měl být systém vyrovnán a ventil kontrolován na viditelné poškození. Ventil by měl být instalován ve svislé nebo vodorovné poloze, s ohledem na směr průtoku uvedený na tělese.

• Ujistěte se, že systém je plně vyrovnán před instalací.
• Použijte vhodné těsnící materiály, jako je PTFE páskování nebo těsnicí prostředek na závitech.
• Kontrolujte označení směru průtoku na tělese ventilu, aby nedocházelo k nesprávné instalaci.
• Po instalaci zvolně zavedete tlak zpět a zkontrolujte netěsnosti ve všech spojeních.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedosazení těsnících materiálů a neprověření směru průtoku. Tyto chyby mohou vést ke sníženému výkonu, únikům nebo poškození ventilu a dolních komponentů.

Kompatibilita a příslušenství

Tento pojistný ventil je kompatibilní se standardními vodovodními systémy a může být použit spolu s tlakovými měřiči, filtry a roztažnými nádoby, aby byl zlepšen výkon systému. Pro kompletní ovládání systému se doporučuje nainstalovat tlakový měřič za ventilem, aby byl sledován snížený tlak. Může být také požadován filtr, aby se zabránilo proniknutí částic do ventilu a ovlivnění jeho funkce.

Další komponenty, jako jsou montážní háky nebo izolační ventily, mohou být nutné v závislosti na konkrétních požadavcích instalace. Při výměně ventilu se ujistěte, že nová jednotka je stejného typu a rozsahu tlaku, aby byla zachována integrita systému.

Technický pozadí pro projektanty

Pojistný ventil funguje tím, že omezí proud vody, aby udržel daný dolní tlak. Používá pružinový membránu a vyměnitelný cartridge k ovládání tlaku. Membrána reaguje na změny dolního tlaku a přizpůsobuje otevření ventilu dle potřeby. Design s vyměnitelným cartridge umožňuje jednoduché údržby bez nutnosti výměny celého těla ventilu.

Tělo ventilu je vyrobeno z odolných materiálů vhodných pro použití v vodních systémech. Tělo je obvykle vyrobeno z mosazi nebo nerezové oceli, což poskytuje odolnost proti korozi a opotřebení. Vnitřní komponenty jsou navrženy tak, aby efektivně fungovaly v rámci stanoveného rozsahu teplot a tlaku. Integrace tohoto ventilu do systému by měla brát v úvahu celkovou hydraulickou rovnováhu a potřebu stabilizace tlaku v dolních komponentech.

Doba životnosti a výkon ventilu jsou ovlivněny kvalitou vody, přítomností částic a frekvencí tlakových kolísání. Pravidelná inspekce a údržba mohou pomoci zajistit dlouhodobý výkon.

Služba a provoz

Doporučuje se pravidelná inspekce, aby bylo zajištěno správné fungování ventilu. To zahrnuje kontrolu netěsností, ověření dolního tlaku a inspekci stavu membrány a cartridge. Pokud ventil ukazuje známky opotřebení nebo sníženého výkonu, měl by být cartridge vyměněn. V popisu není uveden konkrétní interval údržby; údržba by však měla být prováděna podle potřeby, v závislosti na stavu systému a využití.

Při provozu by měl být ventil sledován, aby se ujistilo, že dolní tlak zůstává v rámci nastaveného rozsahu. Pokud se tlak výrazně liší, může být ventil potřeba upravit nebo prozkoumat možné blokace nebo opotřebení. Návrh s vyměnitelným cartridge umožňuje rychlou a ekonomicky výhodnou údržbu bez nutnosti výměny celého ventilu.

Nejčastější otázky

Může být tento pojistný ventil použit v domácím vodovodním systému?
Ano, je vhodný pro použití v domácích vodovodních systémech, kde je vyžadováno ovládání tlaku. Je navržen pro použití s pitnou i nepitnou vodou.

Je možné manuálně upravit tlakový rozsah?
Ventil je navržen k provozu v pevném tlakovém rozsahu 1 až 6 bar. Manuální úprava tlakového rozsahu není podporována podle uvedených specifikací.

Jaká je maximální teplota, kterou ventil dokáže zvládnout?
Maximální provozní teplota je +40 °C. Nevhodný je pro systémy s vyššími teplotami.

Může být ventil nainstalován ve svislé poloze?
Ano, ventil může být instalován ve svislé nebo vodorovné poloze. Směr průtoku by měl být ověřen podle označení na tělese ventilu.
