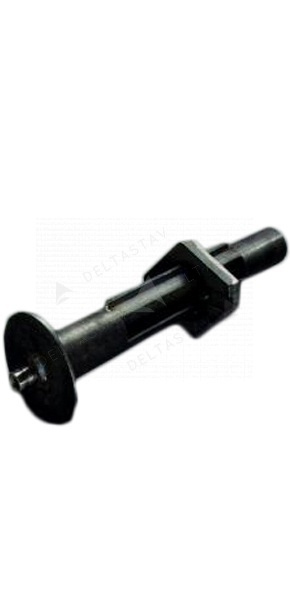

Atmos C0014 říhový trub

Detailní popis produktu

Říhový trub Atmos C0014 se používá v kachlovnách na pevná paliva pro řízené rozdělení vzduchu do spalovací komory. Typicky se instaluje do otopných systémů pro bytové i komerční prostředí využívající dřevo nebo uhlí. Komponent zajišťuje rovnoměrný průtok vzduchu přes říhu, což podporuje stabilní spalování a výrobu tepla. Při montáži se trub připojí ke vstupnímu systému kachlovny a zarovná s říhovou sestavou. Správné zarovnání a těsnění jsou kritická pro zabránění únikům vzduchu a udržení účinnosti spalování.

Technici pracující na modelech Atmos C40S a C40 zjistí, že tento díl je nezbytný pro výměnu opotřebovaných nebo poškozených komponent. Trub je součástí primárního vzduchového systému a musí být kompatibilní s konkrétní konfigurací říhy. Často se používá při rekonstrukci nebo údržbě starších modelů, kde jsou původní díly potřeba pro zachování integrity systému.

Technické parametry

Délka	690 mm
Hmotnost	6,739 kg
Kód	C0014
Značka	Atmos

Délka 690 mm určuje jeho sednutí do spalovací komory kachlovny. Tato rozměrová charakteristika je zásadní pro správné umístění a těsnění. Sada těsnění zaručuje hermetické spojení mezi trubem a okolními komponenty, což zabrání úniku vzduchu a zajišťuje rovnoměrné rozdělení vzduchu. Hmotnost 5,86 kg odráží materiál a konstrukční pevnost potřebnou pro opakované tepelné roztažení a smršťování během provozu.

Montáž a připojení

Pro instalaci Atmos C0014 nejprve odstraňte starý říhový trub a vyčistěte montážní plochu. Ujistěte se, že je těsnící sada úplně sestavená, než umístíte nový trub. Těsnící tyče (18x18x275 mm a 22x22x275 mm) musí být správně umístěny, aby nedošlo k nesrovnání. Použijte vhodné nástroje k upevnění trubu bez nadměrného síly, která by mohla deformovat tvar. Po instalaci zkontrolujte úniky vzduchu pozorováním kouřových vzorů při testovacím spuštění. Běžnou chybou je špatné umístění těsnících tyčí, což může vést k nerovnoměrnému průtoku vzduchu a snížení účinnosti.

Kompatibilita a příslušenství

Tento říhový trub je specificky navržen pro modely Atmos C40S a C40. Není kompatibilní s modelem C50S, který vyžaduje jiné komponenty, jako jsou říhové bloky C0024 a C0023. Při objednávce se ujistěte, že kompletní říhová sestava obsahuje správnou kombinaci říh: C0009 (1 kus), C0010 (2 kusy) a C0008 (8 kusů). Další komponenty, jako jsou jednotlivé říhové bloky nebo kompletní říhové sady, je třeba objednat zvlášť podle modelu a stavu kachlovny.

Technický pozadí pro projektanty

Říhový trub Atmos C0014 je vyroben z odolné oceli, aby odolal vysokým teplotám a opakovanému tepelnému cyklování. Jeho design umožňuje rovnoměrné rozdělení vzduchu po povrchu říhy, což je klíčové pro konzistentní výkon spalování. Zahrnutí dvou těsnících tyčí zajišťuje flexibilitu v montáži a zabrání úniku vzduchu. Integrace tohoto komponentu do primárního vzduchového systému kachlovny ovlivňuje jak účinnost spalování, tak i emise. Projektanti by měli zohlednit tepelné roztažnosti materiálu při plánování rozložení spalovací komory a vzduchového systému.

Údržba a provoz

Při pravidelné údržbě zkontrolujte říhový trub na známky deformace, koroze nebo opotřebení. Pravidelně čistěte trub a těsnící plochy, aby bylo zajištěno těsné spojení. Zkontrolujte stav těsnících tyčí a v případě známek degradace je vyměňte. Nejsou stanoveny konkrétní intervaly údržby, ale pravidelná kontrola je doporučena pro udržení trvalého výkonu. Pokud se průtok vzduchu stane nerovnoměrný nebo spalování nestabilní, znovu zkontrolujte montáž na možné nesrovnání nebo selhání těsnění.

Nejčastější otázky

Může být Atmos C0014 použit s jinými modely než C40S a C40?
Ne, tento díl je specificky navržen pro modely C40S a C40. Není kompatibilní s C50S nebo jinými variantami.

Je těsnící sada zahrnuta v balení?
Ano, balení obsahuje jednu těsnící tyč 18x18x275 mm a jednu 22x22x275 mm spolu s říhovým trubem.

Jsou potřeba další díly při výměně říhového trubu?
Ano, říhy (C0009, C0010, C0008) nejsou zahrnuty v balení a musí být objednány zvlášť, pokud jsou potřeba.

Jaká je hmotnost Atmos C0014?
Říhový trub váží 5,86 kg bez zahrnutí těsnící sady.
