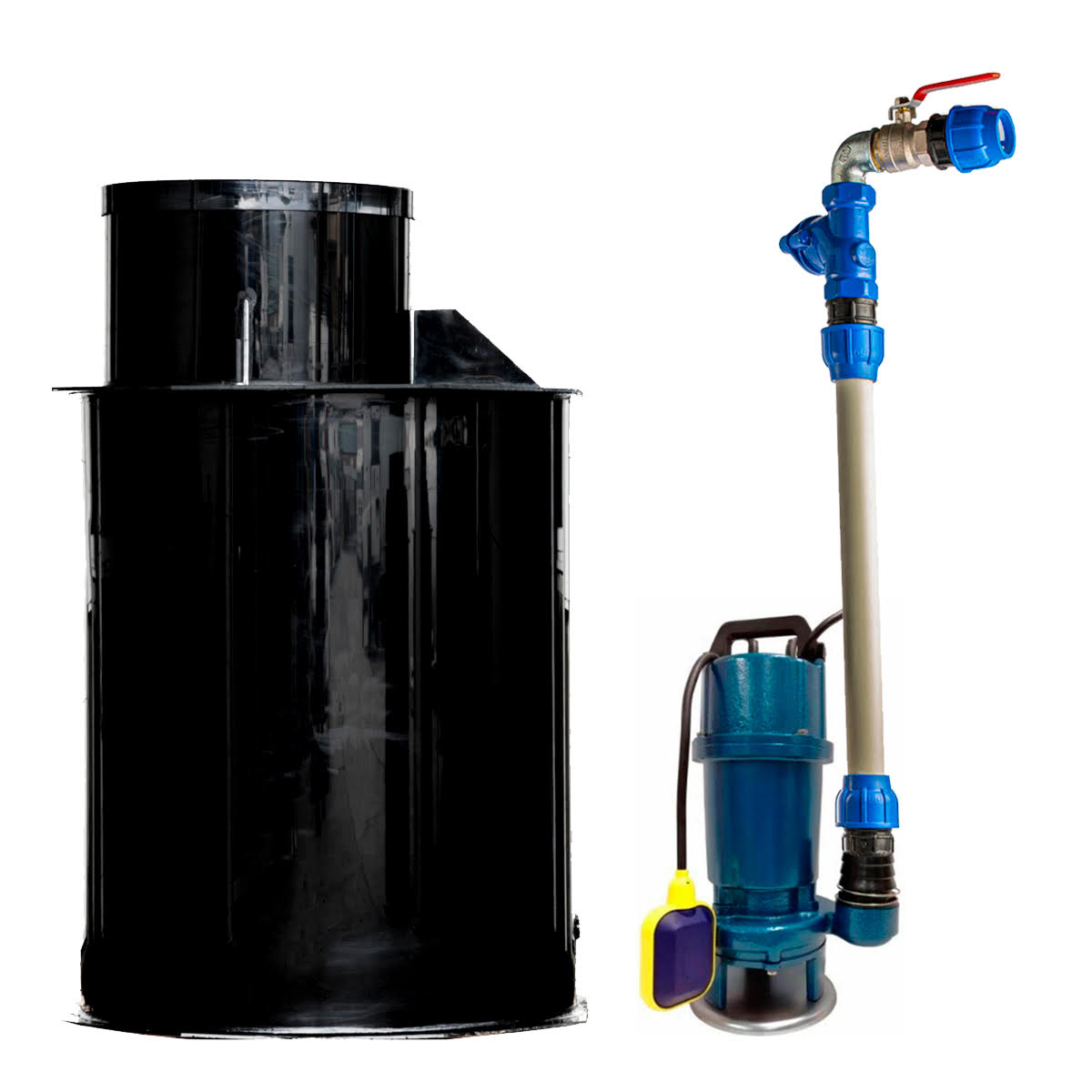

MIDI 1600 čerpací šachta na odpadní vodu

Detailní popis produktu

Čerpací šachta MIDI 1600 na odpadní vodu se často instaluje v obytných, průmyslových a rekreačních budovách, kde rozloha nebo terén nedovoluje přímé gravitační připojení k veřejné kanalizační síti. Tato jednotka je ideální pro samotné domy, malé průmyslové areály a rekreační centra, kde je odpadní voda nutno čerpat do vyšší výšky. Systém zpracovává jak šedou, tak černou vodu, a proto je vhodný pro kuchyně, koupelny a prádelny. Kompaktní design umožňuje podzemní instalaci s minimálními prostorovými požadavky. Čerpadlo pracuje automaticky, aktivuje se, když hladina kapaliny dosáhne nastaveného prahu, a deaktivuje se, jakmile nádrž je vyprázdněna.

Pro montéry představuje MIDI 1600 kompletní řešení, které vyžaduje pouze standardní potrubní připojení bez dalších úprav. Jednotka je navržena pro přímou zápojku, s nezatěžovanou krycí deskou, která zabrání nechtěnému poškození. Není vhodná pro oblasti s vysokým pohybem lidí nebo pro těžké vozidla. Roztříhávač čerpadla zajišťuje zpracování vláknitých a pevných odpadů před vypuštěním, čímž se snižuje riziko zácp. Systém je určen pro trvalé použití v prostředí s počtem obyvatel až pěti až osmi, a proto je vhodný pro malé domácnosti a ubytovací zařízení.

Technické parametry

Technické parametry určují vhodnost MIDI 1600 pro konkrétní aplikace. Napájecí napětí 230 V zajišťuje kompatibilitu se standardními jednofázovými elektrickými systémy. Délka napájecího kabelu 10 m umožňuje flexibilní umístění vzhledem ke zdroji energie. Maximální průtok 230 l/min ukazuje kapacitu systému pro zpracování typických domácích zátěží. Fyzické rozměry (160 x 100 cm) definují plochu a hloubku potřebnou pro instalaci. Tyto hodnoty jsou zásadní pro ověření, zda jednotka může vyhovět hydraulickým požadavkům místa a pro plánování elektrických a mechanických připojení.

Instalace a připojení

Instalace začíná přípravou vhodné jámy nebo komory s minimálním vnitřním průměrem DN 600 mm, aby byla schopna přijmout jednotku. Přívod má průměr DN 110 mm, ale lze jej upravit na DN 125 nebo DN 160 mm na žádost – to musí být specifikováno při objednávce. Odtok má průměr DN 50 mm a připojuje se k hlavní kanalizační trubce pomocí standardních plastových spojek. Čerpadlo je dodáváno s uzávěrními klapkami, které zabrání návratu vody. Jednotka musí být instalována v suchém a stabilním prostředí bez stojaté vody, pokud není úroveň podzemní vody nízká. Nezatěžovaná krycí deska musí být zabezpečena, aby se zabránilo nechtěnému přístupu. Běžné chyby při instalaci zahrnují nesprávné rozměry přívodu/výstupu, nedostatečné zabezpečení krycí desky a nedodržení zarovnání čerpadla s přívodním tokem, což může vést k turbulence a předčasnému opotřebení.

Kompatibilita a příslušenství

MIDI 1600 je kompatibilní se standardními domovními a lehkými průmyslovými systémy odpadní vody. Je navržen k provozu se standardními potrubími DN 50 mm a DN 110 mm. Další komponenty, jako jsou inspekční kryty nebo přístupové šachty, mohou být potřeba v závislosti na rozloze místa. Pro údržbu lze objednat samostatné submerzní čerpadlo IP 400, které slouží k čištění a údržbě. Toto pomocné čerpadlo není součástí standardního balení, ale lze jej přidat při objednávce, pokud bude uvedeno v poznámce. Jednotka nepotřebuje externí ovládací panely nebo senzory mimo ty, které jsou integrovány do systému čerpadla.

Technický popis pro projektanty

MIDI 1600 pracuje pomocí submerzního čerpadla WQ 15-7-1,1 s mechanickým roztříhávačem. Čerpadlo je plně ponořeno do komory a aktivuje se plovoucím spínačem. Roztříhávač zmenšuje velikost vláknitých a pevných odpadů před vypuštěním, čímž se zabrání zácpám v následných potrubích. Tato volba materiálu zajišťuje dlouhodobou odolnost v prostředí vystaveném kyselé nebo zásadité odpadní vodě. Systém se integruje do stávajících potrubních sítí pomocí standardních šroubení nebo závitových spojek. Výkon systému závisí na správném rozměru komory a schopnosti čerpadla překonat vertikální výšku potřebnou k dosažení kanalizační trubky. Průtok a výška čerpadla musí být přizpůsobeny celkové dynamické výšce systému, aby byla zajištěna efektivní funkce.

Údržba a provoz

Doporučuje se pravidelná kontrola čerpadla a roztříhávače, aby byla zajištěna bezproblémová funkce. Systém by měl být kontrolován na známky zácp, neobvyklého hluku nebo vibrací. Roztříhávač by měl být kontrolován na opotřebení nebo poškození jeho řezných čepelí. Krycí deska musí zůstat neporušená a nezakrytá, aby byl umožněn bezpečný přístup při údržbě. V dokumentaci produktu nejsou uvedena žádná plánovaná období údržby, ale jednotka by měla být servisována, pokud klesne výkon nebo roztříhávač se zasekne. Pomocné čerpadlo IP 400 lze použít k čištění komory během pravidelné údržby. Systém by neměl být provozován nepřetržitě za podmínek, které překročí jmenovitou kapacitu čerpadla, neboť to může vést k přehřátí nebo mechanickému selhání.

Nejčastější otázky

Může být MIDI 1600 použit pro průmyslovou odpadní vodu obsahující chemické zbytky?
Ano, pokud jsou koncentrace chemikálií v rámci limitů uvedených v technickém listu výrobce. Konstrukce z polypropylenu poskytuje dobrou odolnost vůči chemikáliím, ale velmi kyselé nebo zásadité látky mohou ovlivnit dlouhodobou funkčnost.

Je možné změnit rozměr přívodu po instalaci jednotky?
Ne, jakákoli úprava rozměru přívodu musí být specifikována při objednávce. Přívod s průměrem DN 110 mm lze změnit na DN 125 nebo DN 160 mm, ale to vyžaduje předchozí dohodu se zásobníkem.

Může být čerpadlo ručně přepnuté během údržby?
V standardním systému není zahrnut žádný ruční přepínač. Čerpadlo pracuje automaticky podle plovoucího spínače. Samostatné čerpadlo IP 400 lze použít pro dočasné ruční čerpání během údržby.

Jaká je maximální vertikální výška, kterou čerpadlo zvládne?
Výška čerpadla není uvedena v dokumentaci produktu. Tato hodnota musí být získána z technického listu výrobce, aby byla zajištěna vhodnost pro konkrétní aplikace.
