AS2012 Kit (pro starší verze kotlů)

Detailní popis produktu

Sada teplotních čidel AS2012 se používá v topných soustavách na pevná paliva s akumulačními nádržemi a solární integrací. Typicky se instaluje v bytových nebo komerčních budovách, kde musí kotel regulovat provoz spalovací jednotky, aktivaci čerpadla a vstup solárního tepla na základě několika teplotních měření. Soustava je navržena pro použití s staršími modely kotlů ATMOS, které vyžadují přesné monitorování a řízení teploty pro efektivní provoz. Sada je zvláště vhodná pro systémy, kde musí kotel automaticky přepnout z hoření pevného paliva na granuly po skončení spalovacího cyklu.

Montéžní firmy pracující s touto sadou ji obvykle integrují do systému, který zahrnuje akumulační nádrž se solárním výměníkem tepla, kotel s ventilátorem a čerpadlem a solární panel. Čidla a řídicí modul umožňují systému reagovat dynamicky na změny teploty v nádrži a spalinách, čímž zajišťují optimální výkon a energetickou účinnost.

Technické parametry

Hmotnost	1,219 kg
Kód	P0444
Značka	Atmos

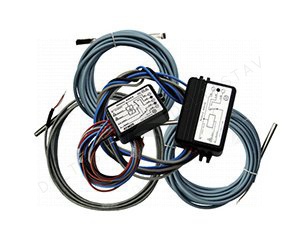

Sada obsahuje tři vodní čidla KTF20 s kabely o délce 6 m a jedno čidlo spalin (solární) s kabelem o délce 5 m, vhodné pro teploty až do 400 °C. Tato čidla jsou základní pro přesná měření teploty v akumulační nádrži a solárním panelu. Modul AD 03 řídí ventilátor a čerpadlo kotle na základě těchto měření. Systém je kompatibilní s koly do výrobního čísla 343500 a podporuje automatické zapalování granulových spalovacích jednotek po skončení spalování pevného paliva.

Instalace a připojení

Instalace zahrnuje montáž čidel do akumulační nádrže a solárního panelu, připojení kabelů k modulu AD 03 a propojení modulu s ventilátorem a čerpadlem kotle. Čidla musí být pevně vložena do určených zásuvek a vodiče musí být kontrolovány na správnou polarity a izolaci. Běžné chyby při instalaci zahrnují nesprávné umístění čidel, což může vést k nepřesným měřením, a nesprávné uzemnění řídicího modulu. Je důležité zajistit, aby všechny elektrické připojení byla provedena v souladu s místními předpisy a aby byl systém po instalaci otestován na správné fungování.

Kompatibilita a příslušenství

Sada AS2012 je kompatibilní s koly ATMOS modelů DCxxSP(X) a CxxSP s výrobními čísly do 343500. Je vhodná i pro modely DxxP s solární integrací. Pro novější modely od roku 2018 je potřeba pouze solární čidlo AGF2 a čidlo KTF20 s 5m kabelem. Sada obsahuje solární zásuvku, čtyři pájené konektory pro rychlé připojení a řídicí modul AD 03. Pro tento model nejsou uvedeny žádné další produkty.

Technický popis pro projektanty

Sada pracuje tak, že monitoruje teplotní změny v akumulační nádrži a solárním panelu a využívá tyto údaje k řízení ventilátoru a čerpadla kotle. Čidla jsou vyrobena z materiálů vhodných pro vysokoteplotní prostředí a jsou navržena tak, aby poskytovala spolehlivá měření v průběhu času. Modul AD 03 zpracovává data z čidel a podle nich aktivuje ventilátor nebo čerpadlo. Účinnost systému závisí na přesném umístění čidel a správné integraci s řídicí soustavou kotle. Použití několika teplotních měření umožňuje přesnější řízení topného procesu, čímž se snižuje zbytečné spotřebovávání energie a zvyšuje výkon systému.

Údržba a provoz

Pravidelná kontrola čidel a vodičů je doporučována, aby byla zajištěna jejich přesnost a funkčnost. Jakékoliv známky opotřebení, jako jsou poškozené izolace nebo volné připojení, by měly být řešeny co nejdříve. Měl by být také kontrolován řídicí modul na správné fungování. V přehledu nejsou uvedena žádná konkrétní období údržby, ale doporučuje se pravidelná údržba, aby se zabránilo poruchám systému a udržovala se jeho účinnost.

Nejčastější otázky

Může být sada AS2012 použita s novějšími modely ATMOS?
Pro novější modely od roku 2018 je potřeba pouze solární čidlo AGF2 a čidlo KTF20 s 5m kabelem. Plná sada AS2012 není potřeba.

Jaká je maximální teplota, kterou může snášet čidlo spalin?
Čidlo spalin je určeno pro teploty až do 400 °C, což ho činí vhodným pro použití ve vysokoteplotních prostředích.

Je modul AD 03 součástí sady?
Ano, modul AD 03 je součástí sady AS2012 a slouží k řízení ventilátoru a čerpadla kotle na základě teplotních měření.

Mohou být čidla vyměňována jednotlivě?
Ano, čidla jako KTF20 a AGF2 mohou být vyměňována jednotlivě, což umožňuje cílenou údržbu bez nutnosti vyměňovat celou sadu.
