Servomotor ESBE ARA

Detailní popis produktu

Servomotor ESBE ARA se běžně používá v topení, větrání a sanitárních systémech, kde je vyžadována přesná regulace směšovacích ventilů. Instaluje se do bytových, komerčních a průmyslových budov k řízení průtoku v třícestných nebo čtyřcestných směšovacích systémech. Instalatéři jej obvykle integrují do centrálních topných okruhů, systémů teplé užitkové vody a aplikací pro podlahové vytápění. Zařízení zajistí přesné nastavení ventilu pro udržování požadované teploty a průtoku.

Jeho kompaktní design a nízká hmotnost z něj dělají vhodný produkt pro úzke prostory a rekonstrukce. Stupeň krytí IP41 zaručuje ochranu proti prachu a kapičkám vody, což ho způsobí vhodný pro vnitřní prostředí. Při výběru místa pro instalaci je nutné vzít v úvahu horní mez okolní teploty +55°C, aby nedošlo k přehřátí.

Technické parametry

Délka kabelu	1,5 m
Stupeň krytí	IP 41
Okolní teplota	max +55°C
Hmotnost	0,4 kg
Kód	12100200
Značka	ESBE

Délka kabelu 1,5 m poskytuje flexibilitu v umístění pohonu vzhledem ke řídicí jednotce. Stupeň krytí IP41 znamená, že není vhodný pro venkovní nebo prostředí s vysokou vlhkostí. Maximální okolní teplota +55°C je klíčovým faktorem při určování vhodnosti pohonu pro konkrétní aplikace, zejména v kotelnách nebo v blízkosti tepelných zdrojů.

Instalace a připojení

Servomotor ARA se přímo montuje na tyč ventilu pomocí standardního spojovacího kroužku. Instalace vyžaduje čistou, suchou plochu a pevné upevnění, aby se zabránilo posunutí způsobenému vibracemi. Kabel délky 1,5 m by měl být veden pryč od zdrojů tepla a ostrých hran, aby nedošlo k poškození. Instalatéři musí ověřit, že ventil je plně kompatibilní s vybranou variantou ARA a že pohon je správně zarovnán s tyčí ventilu, než připevní spojovací kroužek. Běžnou chybou je nedokončené zapnutí manuálního přepínače po instalaci, což může vést k provozním potížím při komisionování.

Kompatibilita a příslušenství

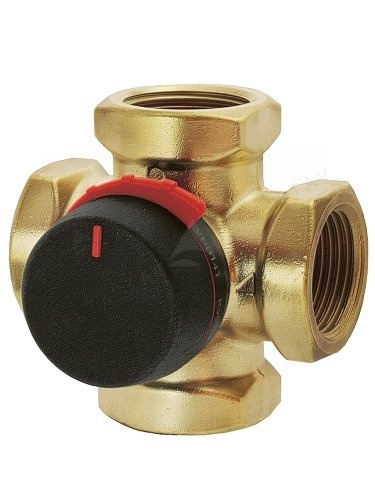

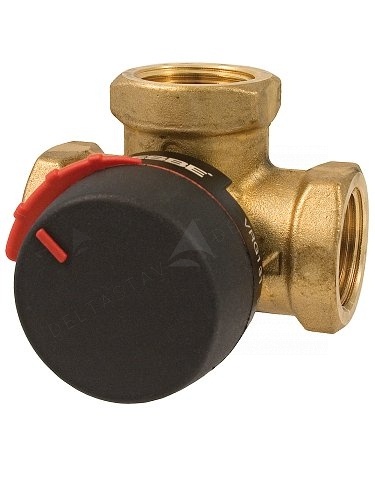

Pohon ARA je kompatibilní s třícestnými (VRG 131) a čtyřcestnými (VRG 141) směšovacími ventily značky ESBE. Podporuje řídicí signály 24V nebo 230V a je k dispozici ve variantách s různými dobami zdvigu a typy řízení (3-bodové nebo 0–10V). Při objednávce je třeba zajistit, že vybraný pohon odpovídá typu ventilu, řídicímu systému a napájecímu napětí. Další komponenty, jako jsou řídicí panely nebo senzory, mohou být potřeba pro plnou integraci systému, v závislosti na aplikaci.

Technický pozadí pro projektanty

Pohon ARA pracuje pomocí elektrického motoru, který otáčí tyč ventilu o 90° oblouk. Je vyroben z odolných materiálů, aby vydržel mechanické namáhání opakovaného pohonu. Moment 6 Nm je dostatečný pro většinu směšovacích ventilů ve specifikovaném rozsahu DN. Vstupní řízení (24V, 230V nebo 0–10V) určuje, jak pohon reaguje na signály z termostatu nebo systému řízení budovy. Stupeň krytí IP41 a teplotní limit jsou důležité pro zajištění dlouhodobé spolehlivosti v daném provozním prostředí.

Údržba a provoz

Pohon ARA vyžaduje minimální údržbu díky své uzavřené konstrukci. Pravidelné vizuální kontroly však by měly být prováděny, aby byly zjištěny známky mechanického opotřebení nebo poškození kabelu. Funkce manuálního přepínače by měla být pravidelně testována, aby fungovala hladce. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale jakákoli neobvyklá hluková nebo selhání reakce na řídicí signály by měla být okamžitě vyšetřena.

Nejčastější otázky

Může být pohon ARA použit s řídicím signálem 0–10V?
Ano, určité varianty, jako ARA 639 a ARA 659, podporují řízení 0–10V včetně provozu na 24V.

Je pohon ARA kompatibilní s třícestnými a čtyřcestnými ventily?
Ano, je speciálně navržen pro použití s třícestnými (VRG 131) a čtyřcestnými (VRG 141) směšovacími ventily.

Může být pohon provozován manuálně?
Ano, vysunuté tlačítko na přední straně umožňuje manuální ovládání ventilu v případě výpadku napájení nebo údržby.

Jaká je maximální okolní teplota pro pohon ARA?
Maximální okolní teplota je +55°C, nad kterou pohon nemusí správně fungovat.

Dokumenty ke stažení

• ARA_pohony_11.pdf - Uživatelská příručka
