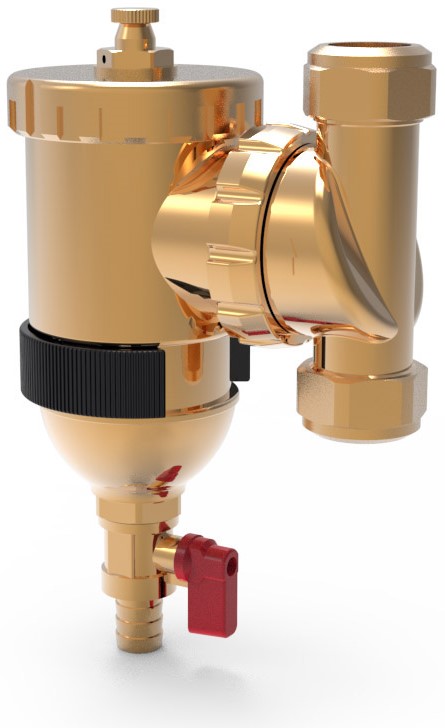

Oddělovač kalu WITA Trap MS - magnetický filtr z mosazi

Detailní popis produktu

Skladba kalu v otopných a chladicích soustavách je běžným problémem jak v novostavbách, tak v starších budovách. Železné a neželezné částice, včetně magnetitu a obecného odpadu, mohou procházet soustavou a způsobovat poškození citlivých komponent, jako jsou oběhová čerpadla, řídicí ventily a výměníky tepla. Oddělovač kalu WITA Trap MS je navržen k integraci do takových soustav, aby zachytil a udržel tyto nečistoty, než mohou způsobit zácpu nebo opotřebení. Je zvláště vhodný pro soustavy pracující v teplotním rozsahu 0–90°C, což znamená, že je použitelný pro širokou škálu otopných, chladicích a solárních tepelných instalací.

Montéři pracující v obytných, komerčních a průmyslových prostředích si v novostavbách i rekonstrukcích ocení tento filtr. Zařízení je určeno k použití v uzavřených systémech, kde je voda hlavním médiem, jak je definováno v norem VDI 2035. Je zvláště užitečné v systémech se staršími potrubími, kde je pravděpodobnější přítomnost koroze. Trap MS není určen k použití s jinými médiemi nebo vysokotlakými aplikacemi mimo jeho specifikace.

Technické parametry

Kód	A60160
Značka	WITA

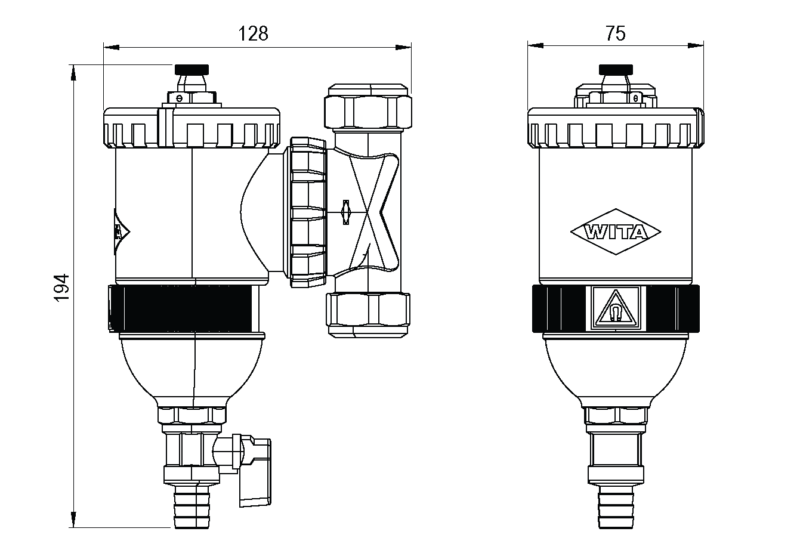

Jmenovitý průměr DN 25 a rozměr závitu 1 palce definují kompatibilitu s systémem a kapacitu průtoku. Hodnota Kvs 4,1 m³/h ukazuje maximální průtok za standardních podmínek. Rozsah provozních teplot 0–90°C zajišťuje vhodnost pro většinu otopných a chladicích aplikací. Síla magnetického pole 250 mT zajišťuje efektivní zachycení železných částic větších než 5 μm, což je klíčové pro správné rozměření a zajištění ochrany systému.

Montáž a připojení

Oddělovač kalu WITA Trap MS se montuje do přímého úseku potrubí s jmenovitým průměrem DN 25 a připojením závitem 1 palce. Měl by být nainstalován v místě, které umožňuje snadný přístup k údržbě a čištění. Směr průtoku není kritický, ale zařízení by mělo být nainstalováno v stabilní poloze, aby se zabránilo vibracím nebo napětí na připojení. Běžné chyby při montáži zahrnují použití nesprávných těsnících materiálů nebo nesprávné zarovnání zařízení s tokem systému. Montéři by měli ověřit, že systémový tlak nepřesahuje 10 bar a že provozní teplota zůstává v rámci specifikovaného rozsahu.

Kompatibilita a příslušenství

Trap MS je kompatibilní s otopnými, chladicími a solárními tepelnými systémy, které používají vodu jako tepelné médium. Je vhodný k použití s běžnými oběhovými čerpadly a řídicími ventily. K základnímu provozu nejsou potřeba žádné další příslušenství, ale montéři by měli zajistit, že systém obsahuje vhodné izolační ventily pro údržbu. Zařízení není kompatibilní s systémy používající glykolová nebo jiná nevodní média bez předchozí kontroly.

Technický pozadí pro projektanty

Oddělovač kalu WITA Trap MS pracuje pomocí silného magnetického pole, které zachytává železné částice, a mechanického filtru, který udržuje neželezné nečistoty. Mosazná konstrukce poskytuje odolnost proti korozi a odolnost v systémech s vodou. Zařízení je integrováno do toku systému a funguje pasivně bez potřeby elektrické energie. Účinnost filtru závisí na průtoku a koncentraci nečistot v systému. Dlouhodobá výkonnost je ovlivněna četností údržby a přítomností ne-magnetických částic, které mohou vyžadovat manuální odstranění.

Údržba a provoz

Trap MS je navržen pro snadnou údržbu. Nečistoty lze odstranit uvolněním magnetického zámku a otevřením odtokového ventilu během provozu systému. To umožňuje čištění bez nutnosti vypnutí systému. Pravidelná kontrola a čištění jsou doporučována k udržení optimální výkonnosti. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se kontrolovat zařízení během pravidelné údržby systému. Zařízení by mělo být kontrolováno na známky opotřebení nebo zácp, zejména v systémech s vysokou hladinou nečistot.

Nejčastější otázky

Může být WITA Trap MS nainstalován do svislého potrubí?
Ano, zařízení lze nainstalovat buď vodorovně, nebo svisle, za předpokladu, že je pevně upevněno a umožňuje snadný přístup při údržbě.

Je WITA Trap MS vhodný pro použití v solárních tepelných systémech?
Ano, zařízení je kompatibilní s solárními tepelnými systémy, které používají vodu jako tepelné médium a pracují v teplotním rozsahu 0–90°C.

Může magnetický filtr zachytit neželezné částice?
Neželezné částice jsou udržovány mechanickou částí filtru. Magnetická část je specificky určena pro zachycení železných materiálů, jako je magnetit.

Může být Trap MS použit v systému s průtokem vyšším než 4,1 m³/h?
Ne, hodnota Kvs 4,1 m³/h definuje maximální kapacitu průtoku zařízení. Překročení této hodnoty může snížit účinnost filtrace nebo způsobit problémy s poklesem tlaku.
