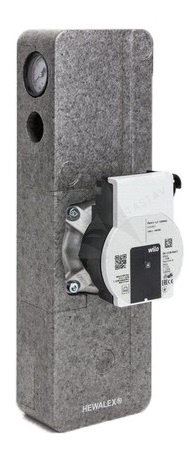

Solární čerpadlová jednotka ALEX HX10 pro regulaci MiniSOL

Detailní popis produktu

Čerpadlová jednotka ALEX HX10 se často používá v domácích solárních tepelných aplikacích, zejména v rodinných domech s omezenou plochou kolektorů. Je vhodná pro systémy, kde je místo omezené a tepelný výkon kritický. Jednotka je často součástí kompletního solárního okruhu, pracuje společně s kolektory a akumulačními nádržemi k efektivnímu přenosu tepla. Instalatéři ji považují za ideální pro modernizaci nebo nové instalace s minimálním záběrem a nízkou údržbou.

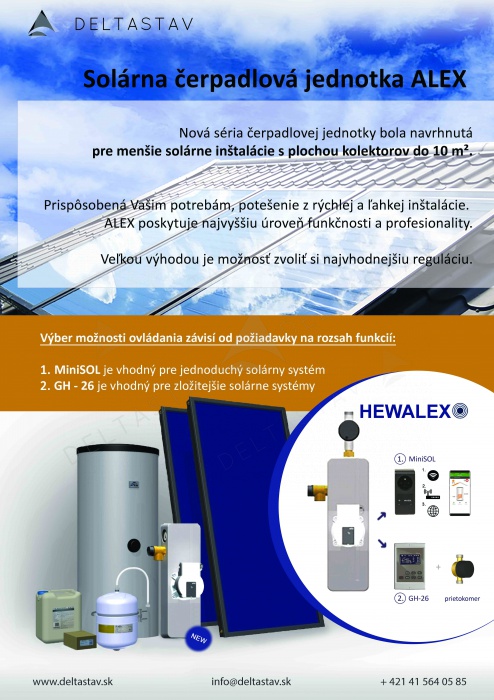

Tato jednotka je navržena pro integraci do systémů s maximální plochou kolektorů 10 m². Často se používá společně s regulací MiniSOL, která řídí provoz čerpadla na základě teplotních rozdílů. Kompaktní design umožňuje montáž do technických místností, skříní nebo na stěny, což zvyšuje její adaptabilitu na různé konstrukce budov.

Technické parametry

Rozměry	výška 375 x šířka 115 x hloubka 130 mm
Nominální průtok	10 l/min
Hmotnost	4 kg
Kód	713408M
Značka	HEWALEX

Nominální průtok 10 l/min zajišťuje, že jednotka je vhodná pro menší systémy s průměrnými požadavky na přenos tepla. Maximální provozní teplota 110 °C a tlaková klasifikace 6 bar umožňují kompatibilitu se standardními podmínkami solárního okruhu. Vnější rozměry (výška 375 mm, šířka 115 mm, hloubka 130 mm) umožňují montáž v omezeném prostoru. Tyto parametry jsou zásadní pro výběr správné čerpadlové jednotky pro daný systém a jeho rozložení.Montáž a připojení Pro montáž jednotky ALEX HX10 nejprve zkontrolujte, zda je místo montáže suché a přístupné pro údržbu. Připevněte jednotku pomocí poskytnutých montážních míst nebo stěnných závěsů. Připojte vstupní a výstupní porty, které jsou oba 3/4 palce závitové připojení. Ujistěte se, že potrubí je správně zarovnáno, aby se minimalizovalo namáhání na šroubení. Před uvedením do provozu otevřete obě odtokové ventily, aby bylo možné naplnit systém a odstranit vzduch. Po naplnění zavřete odtokové ventily a zkontrolujte všechna připojení na úniky. Běžnou chybou během montáže je nesprávná orientace čerpadla, což může ovlivnit výkon. Vždy ověřte směr průtoku uvedený na pouzdře jednotky, než připevníte připojení.

Kompatibilita a příslušenství

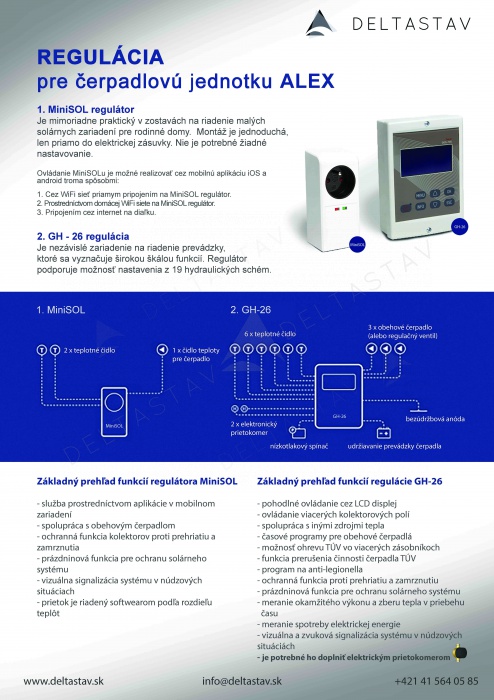

Tato čerpadlová jednotka vyžaduje regulaci MiniSOL pro plnou funkčnost. Variantu MiniSOL GH2 6 lze použít pro jednoduché systémy s jedním čerpadlem a dvěma teplotními senzory, zatímco pokročilá varianta podporuje až tři čerpadla a šest senzorů. K zajištění rozšířeného monitorování mohou být potřeba další příslušenství, jako je elektronický průtokoměr. Jednotka je kompatibilní se standardními solárními kolektory a akumulačními nádržemi, pokud systém pracuje v rámci stanovených tlakových a teplotních mezí.

Technický pozadí pro projektanty

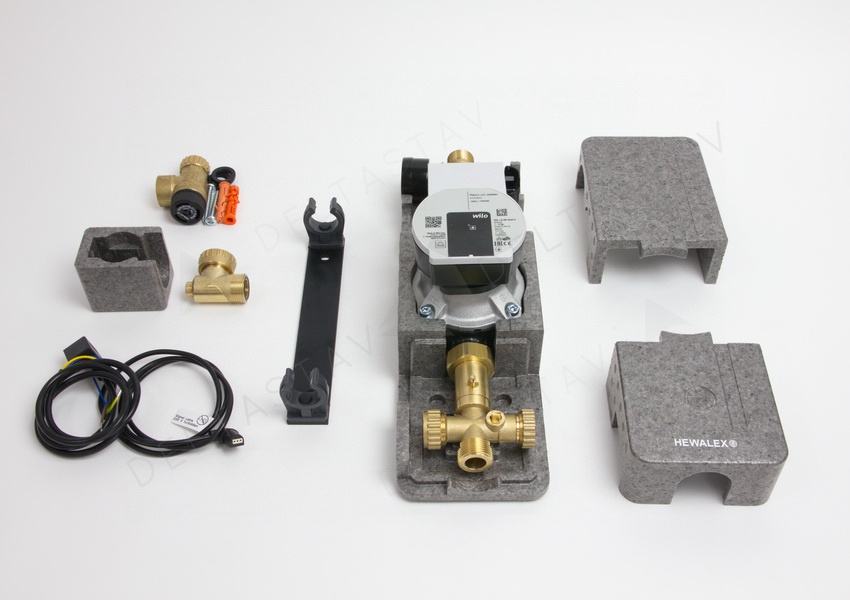

Jednotka ALEX HX10 obsahuje oběhové čerpadlo WILO PARA15/7iPWM2, které je známé svou energetickou účinností a proměnlivým řízením otáček. Polypropylenové pouzdro poskytuje tepelnou izolaci, která snižuje tepelné ztráty mezi čerpadlem a okolním prostředím. To přispívá ke zvýšení účinnosti systému a prodlužuje životnost komponent. Nízký průtok jednotky je vhodný pro malé okruhy, kde nadměrný průtok by mohl vést k nezbytné spotřebě energie. Integrace dvou odtokových ventilů zjednodušuje údržbu a sezónní vyprázdnění. Projektanti by měli zohlednit tepelné roztažnosti materiálu pouzdra při plánování dlouhodobého provozu v prostředí s kolísavými teplotami.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření hermetičnosti všech připojení a kontrolu odtokových ventilů na případné zácpy. Čerpadlová jednotka nepožaduje pravidelnou mazání nebo výměnu filtrů. V případě zastavení systému na zimu by měla být jednotka vyprázdněna pomocí dvou odtokových ventilů, aby se zabránilo poškození mrazem. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby; doporučuje se však pravidelné vizuální kontroly k zajištění bezproblémového provozu.

Nejčastější otázky

Může být jednotka ALEX HX10 použita s více solárními kolektory?
Ano, pokud celková plocha kolektorů nepřesahuje 10 m² a systém je nakonfigurován s vhodnou regulací.

Je čerpadlová jednotka kompatibilní s externím teplotním senzorem?
Ano, jednotka může být upravena o teplotní senzor pro zvýšené monitorování a řízení.

Může být čerpadlo namontováno svisle?
Ano, jednotka může být namontována v libovolné poloze, pokud jsou správně zarovnána vstupní a výstupní připojení a odtokové ventily zůstanou přístupné.

Podporuje jednotka vzdálené monitorování pomocí aplikace?
Ano, při použití varianty MiniSOL GH2 6 lze systém monitorovat a řídit pomocí mobilní aplikace.

Dokumenty ke stažení

• ALEX navod na obsluhu.pdf
