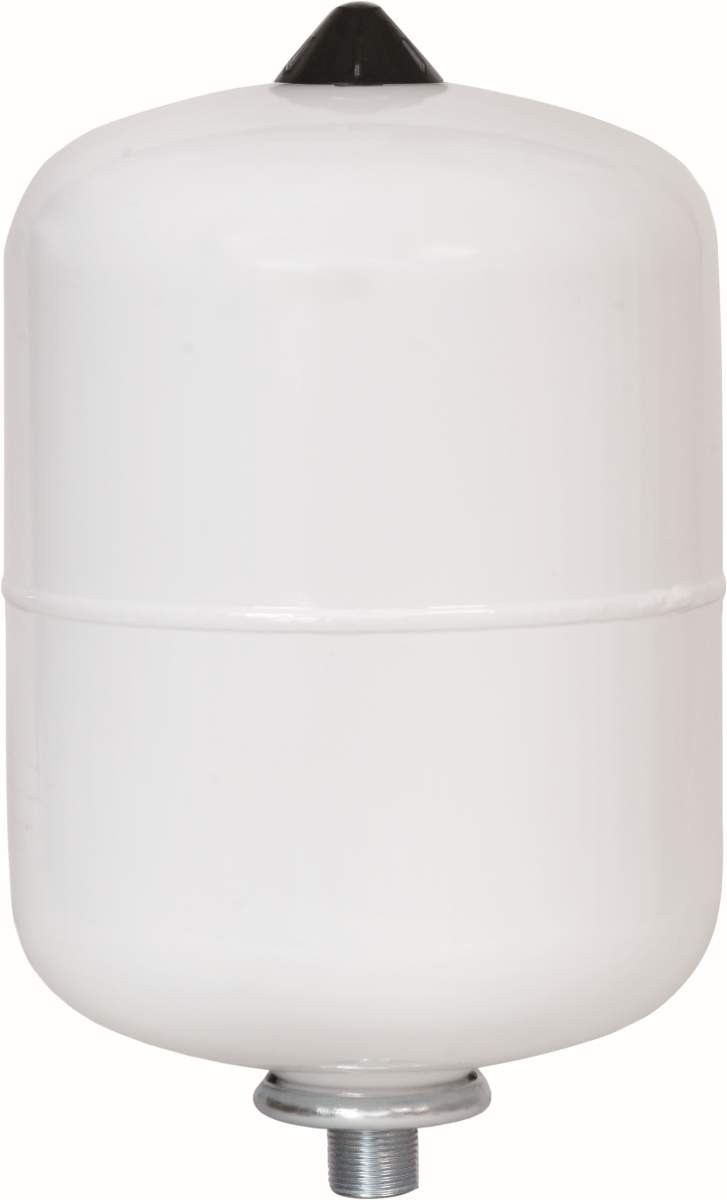

Solární nádoba na roztažnost IBAIONDO 24L

Detailní popis produktu

Na roztažnost nádoby jsou zásadní komponenty v uzavřených solárních tepelných systémech, kde je třeba bezpečně akceptovat tepelnou expanzi tepelného přenosového média. Tyto systémy se běžně vyskytují v domácnostech i komerčních aplikacích pro solární ohřev vody a vytápění. Instalatéři pracující s solárními kolektory a výměníky tepla musí zajistit, že nádoba na roztažnost je správně rozměrována a integrována, aby bylo zajištěno udržení tlaku systému a zabráněno přetlaku. Model IBAIONDO 24L je speciálně navržen pro použití v uzavřených solárních obvodech, kde pracovní podmínky mohou překročit parametry standardních nádob na roztažnost pro topné systémy.

Při návrhu nebo údržbě solárních tepelných systémů je důležité pochopit roli nádoby na roztažnost při řízení tepelné expanze a udržování integrity systému. Nádoba musí být instalována v místě, které umožňuje snadný přístup pro kontrolu a údržbu, a musí být kompatibilní s glykolovým tepelným přenosovým médiem běžně používaným v solárních aplikacích. Schopnost nádoby odolávat krátkodobým teplotním špičkám je klíčovým faktorem pro zajištění trvanlivosti a účinnosti systému.

Technické parametry

Typ	Na roztažnost solární nádoba
Objem	24 l
Max. pracovní tlak	10 bar
Přednabíjený tlak	2,5 bar
Pracovní teplota	-10°C až +100°C (špičky až do 130°C)
Membrána	DIN 4807-3
Max. obsah glykolu	50 %
Barva	Bílá
Připojení	3/4 palce
Netová hmotnost	4,020 kg
Záruka	2 roky
EAN	5900308748800
Kód	NS.24.IB
Značka	Hydroland

Technické parametry solární nádoby na roztažnost IBAIONDO 24L jsou klíčové pro správné rozměrování a výběr systému. Kapacita 24L je vhodná pro systémy se středním objemem tepelného přenosového média, a maximální pracovní tlak 10 bar zajišťuje kompatibilitu s běžnými rozsahy tlaku v solárních systémech. Přednabíjený tlak 2,5 bar je nastaven tak, aby zvládl očekávanou tepelnou expanzi za běžných provozních podmínek. Pracovní teplotní rozsah, včetně krátkodobých špiček až do 130°C, umožňuje nádobě zvládnout tepelné namáhání, které může nastat při stagnaci kolektorů v teplém počasí.

Instalace a připojení

Solární nádoba na roztažnost IBAIONDO 24L je vybavena 3/4 palcovým závitovým připojením, které musí být přizpůsobeno odpovídajícímu potrubnímu průměru v systému. Během instalace by měla být nádoba namontována v stabilní poloze, především svisle, aby byla zajištěna správná distribuce tekutiny a funkce membrány. Přednabíjený tlak musí být ověřen tlakoměrem před uvedením systému do provozu. Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést k nerovnoměrné distribuci tekutiny, a nedostatečnou kontrolu přednabíjeného tlaku, což může způsobit kolísání tlaku v systému. Je také důležité zajistit, aby nádoba nebyla vystavena mechanickému namáhání z okolních komponent.

Kompatibilita a příslušenství

Solární nádoba na roztažnost IBAIONDO 24L je navržena pro použití v uzavřených solárních systémech a je kompatibilní s glykolovým tepelným přenosovým médiem až do koncentrace 50 %. Běžně se používá spolu s solárními kolektory, výměníky tepla a čerpadly systému. Pro základní instalaci nejsou potřeba žádná další příslušenství, ale může být doporučen tlakoměr pro sledování tlaku v systému během provozu. Tato nádoba není určena pro použití v otevřených systémech nebo s jinými typy tepelných médií.

Technický pozadí pro návrháře

Solární nádoba na roztažnost IBAIONDO 24L pracuje na principu oddělení tepelného přenosového média od stlačeného vzduchu nebo plynů uvnitř nádoby pomocí flexibilní membrány. Tato membrána je vyrobena podle norem DIN 4807-3 a je navržena tak, aby odolala tepelnému a chemickému namáhání spojenému s solárními aplikacemi. Konstrukce z práškově natřené oceli poskytuje odolnost proti korozi a odolnost v terénních nebo poli-terénních prostředích. Schopnost nádoby zvládnout krátkodobé teplotní špičky až do 130°C je klíčovým faktorem její vhodnosti pro solární systémy, kde stagnace kolektorů může vést k zvýšeným teplotám. Integrace nádoby do systému musí zahrnovat očekávanou tepelnou expanzi a potřebu udržovat stabilní hladinu tlaku, aby bylo zabráněno selhání systému.

Služba a provoz

Solární nádoba na roztažnost IBAIONDO 24L vyžaduje minimální údržbu během běžného provozu. Přednabíjený tlak by měl být pravidelně kontrolován, aby zůstával v určeném rozsahu. Pokud tlak klesne pod doporučenou hladinu, musí být nastaven vhodným pumpou. V dokumentaci produktu nejsou specifikovány žádné další intervaly údržby. Během pravidelných kontrol by měla být nádoba kontrolována na známky mechanického poškození, koroze nebo degradace membrány. Jakékoliv problémy by měly být řešeny co nejdříve, aby byly zabráněny kolísání tlaku v systému a potenciální poškození dalších komponent.

Nejčastější otázky

Může být IBAIONDO 24L připojen k otevřenému topnému systému?
Ne, tato nádoba je speciálně navržena pro uzavřené solární systémy a není vhodná pro otevřené systémy.

Jaká je maximální koncentrace glykolu, kterou tato nádoba podporuje?
Nádoba podporuje maximální koncentraci glykolu 50 % v tepelném přenosovém médiu.

Je membrána kompatibilní s vysokoteplotními solárními aplikacemi?
Ano, membrána podle DIN 4807-3 je navržena tak, aby odolala krátkodobým teplotním špičkám až do 130°C, což ji činí vhodnou pro solární aplikace.

Může být přednabíjený tlak upraven po instalaci?
Ano, přednabíjený tlak může být upraven vhodným pumpou, pokud tlak klesne pod doporučenou hladinu.
