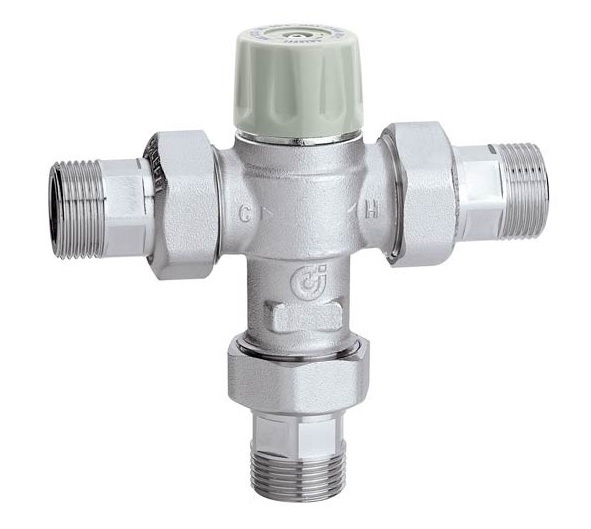

Termostatický směšovací ventil 1/2 palce, +30 až +50 °C, PN 10, T max.+85 °C, zpětný ventil, filtr, ochrana proti popálení

Detailní popis produktu

Termostatické směšovací ventily jsou základními komponenty v rozvodech a sanitárních systémech, kde je potřeba přesného řízení teploty, aby se zabránilo popálení a zaručila bezpečnost uživatelů. Tyto ventily se často instalují v bytových, komerčních a průmyslových prostorách, zejména v aplikacích s dodávkou teplé vody do sprch, umyvadel a rukojemů. Ventil integruje mechanismus pro regulaci teploty, který směšuje proudy teplé a studené vody, aby udržoval konstantní a bezpečnou výstupní teplotu. Montéři musí zohlednit systémový tlak, požadovaný průtok a kompatibilitu s potrubím, aby zajistili správné fungování a trvanlivost.

Správné vybavení a instalace termostatického směšovacího ventilu jsou klíčové pro dosažení požadovaného výkonu. Ventil musí být rozměrován tak, aby zvládl očekávaný průtok a vydržel maximální provozní podmínky systému. Často se používá spolu s dalšími komponenty, jako jsou filtry, zpětné ventily a teplotní senzory, aby se zvýšila spolehlivost a bezpečnost systému. Přítomnost vestavěného filtru a zpětného ventilu v tomto modelu zajišťuje, že ventil je chráněn před částicemi a zpětným průtokem, což může ovlivnit jeho výkon a životnost.

Technické parametry

Instalace a připojení

Instalace termostatického směšovacího ventilu vyžaduje závitové připojení 1/2 palce pro oba vstupy teplé a studené vody. Ventil by měl být namontován v místě, které umožňuje snadný přístup k nastavení a údržbě. Je důležité zajistit, že vstupní připojení jsou čistá a bez nečistot před instalací, aby nedošlo k poškození vnitřních komponent. Zpětné ventily a filtry by měly být orientovány podle pokynů výrobce, aby fungovaly správně. Běžnou chybou při instalaci je nesprávná orientace ventilu nebo nedostatečné utěsnění připojení, což může vést k únikům nebo nesprávnému směšování.

Před uvedením do provozu by měl montér ověřit, že ventil je správně připojen k dodávce teplé a studené vody a že kolo pro nastavení teploty je nastaveno na požadovanou výstupní hodnotu. Systém by měl být otestován na úniky a výstupní teplota smíšené vody by měla být zkontrolována, aby byla v rámci specifikovaného rozsahu. Pravidelná kontrola připojení a vnitřních komponent je doporučena, aby se udržoval výkon a zabránilo se poruchám.

Kompatibilita a příslušenství

Tento termostatický směšovací ventil je kompatibilní se standardními rozvody, které používají závitové připojení 1/2 palce. Je vhodný pro použití s měděnými, PPR a ocelovými trubkami, za předpokladu, že připojení jsou správně utěsněna vhodným závitovým lepicím prostředkem nebo páskou. K základnímu provozu není potřeba žádné další příslušenství, protože ventil obsahuje vestavěný filtr a zpětný ventil. V systémech s vysokým obsahem nečistot nebo kde je důležitá prevence zpětného průtoku mohou být doporučeny externí filtry nebo zpětné ventily. Související produkty, jako jsou termostatické směšovací ventily s jinými rozměry nebo rozsahy teplot, mohou být zváženy v závislosti na konkrétních požadavcích aplikace.

Technický pozadí pro projektanty

Princip fungování termostatického směšovacího ventilu je založen na teplotně citlivém prvku, který se rozšiřuje nebo smršťuje v reakci na změny teploty smíšené vody. Tato změna upravuje pozici vnitřního směšovacího mechanismu, aby udržoval nastavenou výstupní teplotu. Tělo ventilu je chráněno před dezinkifikací, což je forma koroze, která může vzniknout u měděných slitin za určitých podmínek, a zaručuje tak dlouhodobou odolnost. Chromovaný povrch poskytuje odolnost proti opotřebení a korozi, což z něj činí vhodný pro použití ve vlhkém prostředí. Ventil je navržen tak, aby se bez problémů integroval do stávajících rozvodů a může být použit jak v nových instalacích, tak v rekonstrukcích. Doba životnosti a účinnost ventilu jsou ovlivněny faktory, jako je kvalita vody, provozní tlak a četnost nastavení teploty.

Služba a provoz

Pravidelná údržba termostatického směšovacího ventilu není za normálních provozních podmínek potřeba. Doporučuje se však pravidelně kontrolovat ventil na známky opotřebení, koroze nebo zácpky v filtru. Pokud je ventil instalován v systému s vysokým obsahem nečistot, filtr by měl být pravidelně čištěn nebo vyměněn, aby se zabránilo zácpkám. Kolo pro nastavení teploty by mělo být zkontrolováno, aby fungovalo hladce a výstupní teplota zůstávala v rámci specifikovaného rozsahu. V případě poruchy by měl být ventil odpojen a prohlédnut na vnitřní poškození nebo nečistoty. Pokud se problém nevyřeší, by měl být ventil vyměněn, aby byl zajištěn bezpečný provoz.

Nejčastější otázky

Může být ventil použit s teplou vodou až do 85°C?
Ano, ventil je navržen tak, aby zvládl vstupní teplotu vody až do 85°C, což ho činí vhodným pro použití v systémech s vysokou teplotou teplé vody.

Je ventil vhodný pro použití v uzavřeném systému?
Ano, ventil může být použit v uzavřených systémech, pokud jsou provozní tlak a teplota v rámci specifikovaných mezí.

Může být nastavení teploty upraveno po instalaci?
Ano, ventil má nastavitelné kolo pro teplotu, které umožňuje nastavit výstupní teplotu mezi 30 a 50°C po instalaci.

Je potřeba k ventilu samostatný filtr nebo zpětný ventil?
Ne, ventil obsahuje vestavěný filtr a zpětný ventil, takže pro základní provoz nejsou potřeba žádné další komponenty.
