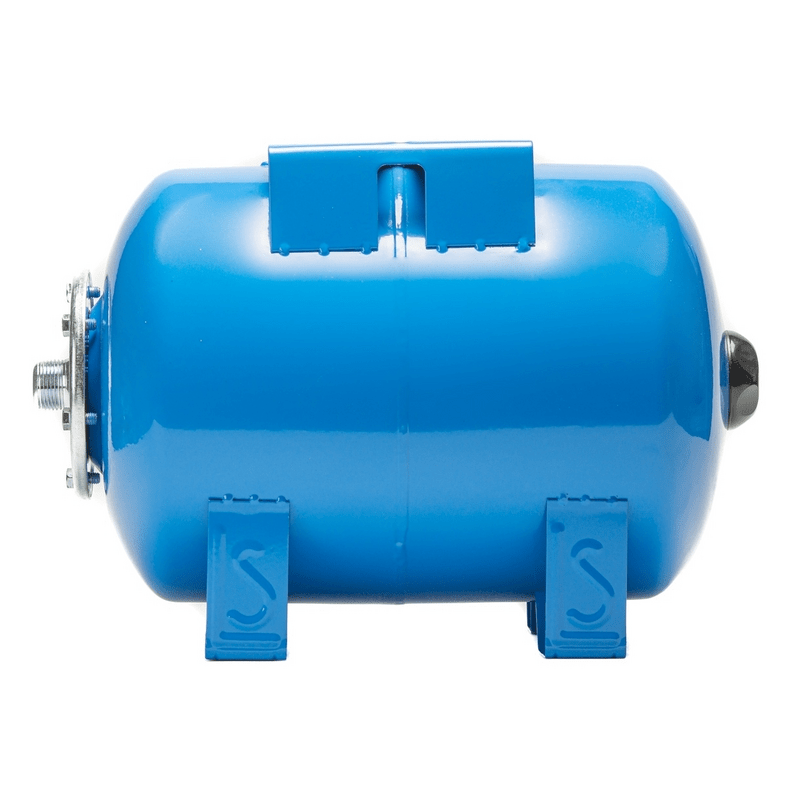

Tlaková nádoba AQUA OLA 24l, vodorovná

Detailní popis produktu

Tlakové nádoby jsou základními komponentami vodovodních soustav, zejména v bytových a menších průmyslových aplikacích. Uchovávají podtlakovou vodu, aby zajišťovaly stabilní dodávku a snižovaly frekvenci aktivace čerpadel. V bytových aplikacích jsou tyto nádoby běžně integrovány s ponornými čerpadly, přečerpacími nebo tlakovými zvýšiči. Instalatéři často potkávají situace, kde nádoba musí zapadnout do omezených prostor, přesto zaručuje spolehlivou funkci za kolísavých požadavků. Správné rozměry zajistí, že systém udržuje tlakovou stabilitu a minimalizuje opotřebení motoru čerpadla.

Pro systémy s omezeným vertikálním prostorem je optimální volbou vodorovně orientovaná nádoba. Tato konfigurace umožňuje snazší přístup k ventilm a připojením při údržbě. Model AQUA OLA 24L je zvlášť vhodný pro objekty se středním spotřebou vody, jako jsou rodinné domy nebo malé komerční prostory. Její kompaktní rozměry z ní dělají ideální volbu pro pomocné místnosti, sklepy nebo technické prostory, kde je místo omezené. Když je integrována s tlakovým spínačem, nádoba pomáhá udržovat konzistentní dodávkový tlak a zmenšuje riziko suchého běhu.

Technické parametry

EAN	8585054502226
Objem (l)	24
Rozměry V x Š x H (cm)	36,5x47x28
Hmotnost	3,95 kg
Kód	PR_41668
Značka	AQUA OLA

Kapacita 24L je vhodná pro systémy se střední spotřebou vody. Pracovní tlak až 6 bar zajišťuje kompatibilitu se standardními bytovými a lehkými průmyslovými čerpadly. Výrobní přednahuštění 2 bar je vhodné pro většinu nízkopodlažních bytových aplikací. EPDM měkký náplň je kompatibilní se standardy pro pitnou vodu, což z něj dělá vhodnou volbu pro systémy s pitnou vodou. Rozměry (36,5 x 47 x 28 cm) umožňují flexibilní umístění v uzavřených prostorech, za předpokladu dostatečného místa pro údržbu.

Montáž a připojení

Montáž začíná výběrem místa, které umožňuje snadný přístup k tlakovému měřiči a vzduchovému ventilu. Nádoba by měla být pevně upevněna na stabilní plochu, aby se zabránilo pohybu během provozu. Připojení se provádí pomocí standardních rourkových závitů; ověřte, že výstupní trubka čerpadla odpovídá velikosti vstupu nádoby. Vzduchový ventil je obvykle umístěn na horní straně nádoby a musí být přístupný pro pravidelné kontroly tlaku.

Připojte nádobu k výstupní trubce čerpadla pomocí spojovacího adaptéru, aby byla usnadněna budoucí údržba. Ujistěte se, že tlakový spínač je správně nastaven podle výrobního přednahuštění. Běžnou chybou je nedocházet k odpuhování systému před uvedením do provozu, což může vést ke chybným měřením tlaku. Další častou chybou je nedodržení izolace nádoby pomocí kulového kohoutu, což je nutné pro nezávislou údržbu bez porušení celého systému.

Kompatibilita a příslušenství

Tato tlaková nádoba je kompatibilní s libovolným čerpadlem, které nepřekračuje limit pracovního tlaku 6 bar. Obvykle se používá spolu s ponornými čerpadly, systémy pro zvýšení tlaku nebo přečerpacími čerpadly. K dokončení montáže jsou potřeba tlakový měřič, vzduchový ventil a izolační ventily. Je nutné zahrnout i tlakový spínač, který reguluje aktivaci čerpadla podle požadavků systému. Pro tento model nejsou specifikována další příslušenství, ale instalatéři by měli zajistit, že všechny adaptéry jsou kompatibilní s materiálem EPDM měkkého náplně, aby se zabránilo chemickému poškození.

Technický pozadí pro projektanty

Nádoba funguje na principu stlačeného vzduchu a výměny vody v uzavřené komoře. EPDM měkký náplň odděluje vzduchovou a vodní část, což umožňuje uchovávání energie ve formě stlačeného vzduchu. Při odebírání vody se měkký náplň smršťuje, udržuje tlak, dokud čerpadlo nezapne. Ocelová skořepina poskytuje konstrukční pevnost a odolnost proti vnějším silám, zatímco měkký náplň zajišťuje kompatibilitu se standardy pro pitnou vodu.

Projektanti by měli brát v úvahu maximální požadavek systému při výběru velikosti nádoby. Větší nádoby snižují počet cyklů čerpadla, což prodlužuje životnost motoru čerpadla. Pracovní tlak musí být nastaven podle maximálního povoleného výkonu čerpadla, aby se zabránilo přetlaku. Dlouhodobá funkčnost závisí na pravidelných kontrolech vzduchového tlaku, protože postupné úniky vzduchu mohou ovlivnit schopnost nádoby udržovat stabilní tlak. Nádoba není vhodná pro aplikace s vysokým tlakem nad 6 bar, protože by to způsobilo prodloužení měkkého náplně mimo jeho pružné limity.

Údržba a provoz

Údržba zahrnuje kontrolu vzduchového tlaku v nádobě alespoň jednou za šest měsíců. Použijte tlakový měřič k měření vnitřního vzduchového tlaku a porovnejte ho s doporučeným výrobním nahuštěním. Pokud je tlak pod normou, přidejte vzduch přes ventil, dokud nedosáhnete správné úrovně. Vyhněte se přetlaku, protože může poškodit měkký náplň. Jiná pravidelná údržba není požadována a nádoba nemusí být odmaškována nebo vyčištěna díky oddělení vody a vzduchu měkkým náplněm.

Během provozu sledujte frekvenci zapínání čerpadla. Zvýšení cyklů může signalizovat únik vzduchu nebo netěsnost měkkého náplně. Pokud nádoba nedokáže udržovat tlak i po pravidelných kontrolech, může být třeba ji vyměnit. Rozšířená záruka tří let odráží odolnost ocelové skořepiny a EPDM měkkého náplně při správné údržbě.

Často kladené otázky

Může být AQUA OLA 24L použita s ponorným čerpadlem?
Ano, pokud maximální výstupní tlak čerpadla nepřekročí 6 bar. Nádoba je kompatibilní se většinou modelů ponorných čerpadel používaných v bytových a menších průmyslových aplikacích.

Jak často by měl být kontrolován vzduchový tlak?
Vzduchový tlak by měl být kontrolován přibližně každých šest měsíců. Pokles tlaku signalizuje únik vzduchu a vyžaduje úpravu, aby byla zajištěna optimální výkon.

Je EPDM měkký náplň vhodný pro pitnou vodu?
Ano, EPDM měkký náplň je speciálně navržen pro systémy s pitnou vodou a splňuje příslušné normy pro materiálovou kompatibilitu a odolnost proti chemickému poškození.

Nádoba není navržena pro zpracování tlaků vyšších než 6 bar a měla by být použita striktně v rámci svých specifikovaných limitů.
