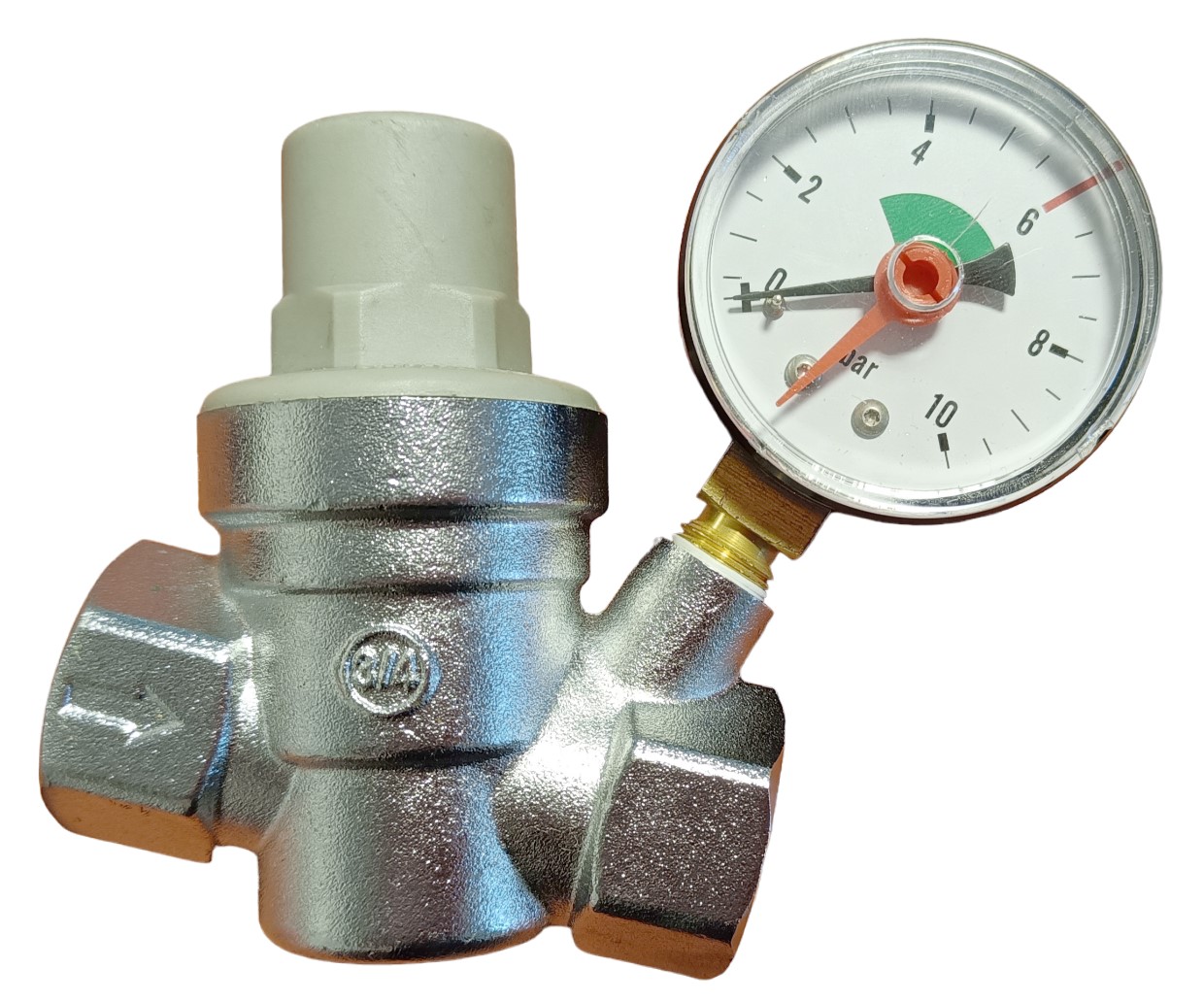

Regulační ventil 3/4 palce s manometrem, výstupní tlak 1-6 bar

Detailní popis produktu

Tento regulační ventil je speciálně navržen pro objekty s většími 3/4 palcovými vodovodními přípojkami, jako jsou rodinné domy nebo malé bytové domy. Je obvykle instalován přímo za hlavním uzavíracím ventilem, aby reguloval přívodní vodovodní tlak. Tento přístroj brání nadměrnému tlaku a jeho kolísání, které by mohlo poškodit potrubí, armatury a spotřebiče. Vestavěný manometr poskytuje reálný náhled na nastavený výstupní tlak, čímž zajišťuje konzistentní výkon.

Regulační ventil je určen pro použití v domácích vodovodních systémech, kde průměr přívodního potrubí přesahuje standardní 1/2 palce. Není vhodný pro aplikace s vysokou teplotou, neboť maximální provozní teplota je omezena na 30 °C. Mosazná konstrukce zajišťuje odolnost proti korozi a mechanické síle pro dlouhodobé použití v centrálních vodovodních rozdělovacích systémech.

Technické parametry

Instalace a připojení

Před instalací zkontrolujte, zda je průměr přívodního potrubí 3/4 palce a zda je hlavní uzavírací ventil zcela uzavřen. Ventil musí být namontován ve svislé poloze s vyznačeným směrem průtoku na těle. Připojte ventil vnitřními závity G3/4" na vstupní i výstupní straně. Na závity naneste vhodný závitový těsnicí prostředek, aby se zabránilo únikům. Ujistěte se, že je manometr umístěn tak, aby byl při pravidelných kontrolech snadno přístupný. Po instalaci zvolně otevřete hlavní uzavírací ventil a sledujte manometr, aby byl potvrzen nastavený tlak. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nezohlednění směru průtoku a nedostatečné utěsnění závitů.

Kompatibilita a příslušenství

Tento regulační ventil je kompatibilní se standardními měďovými nebo plastovými potrubními systémy, které používají vnitřní závit G3/4". Často se používá spolu s hlavním uzavíracím ventilem a tlakoměrem. Pro systémy s menšími 1/2 palcovými přívodními potrubími zvažte alternativní modely Regulační ventil 1/2'', výstupní tlak 1-5 bar nebo Regulační ventil 1/2'' s manometrem, výstupní tlak 1-6 bar. Další komponenty, jako jsou přípojky, potrubní svorky a izolační ventily, mohou být potřeba v závislosti na rozvrhu instalace a místních předpisech.

Technický pozadí pro projektanty

Regulační ventil funguje tím, že omezí průtok vody prostřednictvím nastavitelného membránového mechanismu. Při zvyšování vstupního tlaku se membrána stlačí pružinu, což upraví otevření, aby byl udržován požadovaný výstupní tlak. Mosazné tělo poskytuje dobrou odolnost proti korozi a opotřebení, což z něj činí vhodný pro dlouhodobé použití v potrubních systémech s pitnou vodou. Návrh zajišťuje minimální ztrátu tlaku přes ventil a zároveň stabilitu při různých průtokových podmínkách. Projektanti by měli zohlednit maximální vstupní tlak a zajistit, že potrubí na výstupu dokáže zvládnout nastavený rozsah výstupního tlaku. Omezení teploty 30 °C musí být také zohledněno při integraci ventilu do celkového návrhu systému.

Údržba a provoz

Doporučuje se pravidelná kontrola hodnot na manometru, aby byl výstupní tlak udržován v nastaveném rozsahu. Pokud dojde ke vychýlení tlaku, lze pomocí nastavovacího šroubu ventil přepracovat. Nejsou stanoveny žádné plánované intervaly údržby, ale ventil by měl být kontrolován během pravidelné údržby vodovodního systému. V případě podezření na poruchu odpojte ventil a zkontrolujte případné známky opotřebení nebo zablokování. Mosazné tělo nevyžaduje zvláštní čištění nebo mazání za normálních provozních podmínek. Pokud se manometr stane nepřečitelný nebo poškozený, je třeba ho vyměnit podle pokynů výrobce.

Nejčastější otázky

Může být tento ventil použit ve systému s 1/2 palcovým přívodním potrubím?
Ne, tento model je specificky navržen pro 3/4 palcové připojení. Pro systémy s 1/2 palcovým potrubím použijte vhodný alternativní model.

Je možné nastavit výstupní tlak nad 6 bar?
Ne, rozsah nastavení je omezen na 1–6 bar podle technických parametrů.

Může být tento ventil použit ve vodovodním systému s teplou vodou?
Ne, maximální provozní teplota je 30 °C. Tento model není vhodný pro systémy s teplou vodou.

Je třeba manometr kalibrovat při instalaci?
Ne, manometr je továrně kalibrován a není třeba ho při instalaci upravovat. Pravidelně sledujte jeho hodnoty, aby byla zajištěna přesnost.
