Trojcestný směšovací ventil ESBE VRG131

Detailní popis produktu

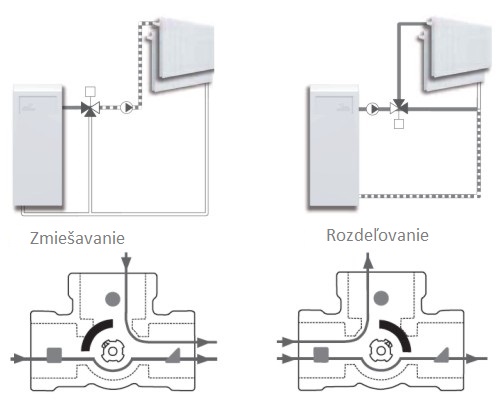

Trojcestný směšovací ventil ESBE VRG131 se často používá v centrálních otopných systémech, podlahovém vytápění a vodovodních okruzech teplé vody. Umožňuje ovládané smíšení horkého a studeného média k udržení požadovaných teplot. Instalatéři a projektanti tento ventil používají v aplikacích, kde je potřeba přesného řízení teploty, například v bytových, obchodních a průmyslových budovách. Ventil lze nakonfigurovat jako směšovací nebo rozdělovací ventil v závislosti na rozvrhu systému.

Jeho kompaktní design a odolná konstrukce z něj dělají vhodný prvek pro nové instalace i rekonstrukce systémů. Vnitřní závitové rozměry od DN20 do DN40 umožňují integraci do širokého rozsahu potrubních průměrů, čímž zajišťuje kompatibilitu se standardními potrubními a otopnými systémy. Ventil se obvykle používá spolu s pohony ESBE pro automatizované řízení, což umožňuje jeho integraci do větších systémů pro správu budov.

Technické parametry

Materiál	Měď DZR, EPDM
Teplota média	Od -10 do 130 °C
Hmotnost	0,5 kg
Kód	11600900
Značka	ESBE

Rozsah provozních teplot -10 až 130 °C a maximální tlaková hodnota 10 bar definují vhodnost ventilu pro různé otopné a teplé vodní aplikace. Rozsah průtoku 6,3–25 m³/h je důležitý pro správné rozměření ventilu podle hydraulických požadavků systému. Složení materiálu – měď DZR a EPDM – zajišťuje odolnost proti korozi a tepelnému stresu, čímž zaručuje trvanlivost ventilu při dlouhodobé funkci.

Instalace a připojení

Instalace VRG131 vyžaduje pečlivé zarovnání vnitřních závitů (DN20 až DN40) s příslušnými potrubními připojeními. Ventil by měl být namontován do polohy, která umožňuje snadný přístup k ručnímu nastavovacímu kolečku a zajišťuje správnou orientaci stupnice. Při plánování mechanického prostoru kolem ventilu je třeba vzít v úvahu maximální otočný úhel 90°. Běžné chyby při instalaci zahrnují nesprávnou orientaci stupnice, což může vést k nesprávnému nastavení, a nedostatečné upevnění ventilu, což zvyšuje riziko opotřebení způsobené vibracemi. Před uvedením do provozu vždy ověřte typ závitu a těsnost spojení.

Kompatibilita a příslušenství

VRG131 je speciálně navržen pro použití s pohony ESBE ARA. Při objednávce zkontrolujte, zda typ pohonu odpovídá mechanickým a elektrickým specifikacím ventilu. Podle konfigurace systému mohou být potřeba další komponenty, jako jsou montážní závěsy nebo teplotní senzory. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

VRG131 funguje jako trojcestný ventil, který umožňuje smíšení nebo rozdělení dvou toků média. Tělo z mědi DZR poskytuje odolnost proti dezinkifikaci, zatímco EPDM těsnění zajišťují pružnost a odolnost při cyklování teplot. Vnitřní geometrie a toková cesta ventilu jsou navrženy tak, aby minimalizovaly tlakovou ztrátu a turbulence. Integrace do systému vyžaduje zvážení signálu řízení pohonu a celkové tepelné bilance systému. Ruční nastavovací kolečko umožňuje jemné ladění poměru směšování, což je klíčové pro udržení účinnosti systému a prevenci přehřátí.

Servis a provoz

Doporučuje se pravidelná kontrola těsnících ploch a nastavovacího mechanismu ventilu, aby byla zajištěna jeho bezproblémová funkce. Zkontrolujte známky opotřebení EPDM těsnění a ověřte, zda se nastavovací kolečko pohybuje hladce bez odporu. V technické dokumentaci nejsou uvedena žádná konkrétní období pro servis. Pokud se ventil používá v systémech s agresivními médii nebo vysokým obsahem částic, může být nutná častější údržba, aby se zabránilo zácpám nebo poškození vnitřních částí.

Nejčastější otázky

Lze VRG131 použít v systémech s teplotou vyšší než 130 °C?
Ne, maximální provozní teplota je stanovena na 130 °C. Překročení této hodnoty může vést ke degradaci EPDM těsnění a ohrozit integritu ventilu.

Je VRG131 vhodný pro použití s glykolovými médii?
Ano, pokud koncentrace glykolu a provozní podmínky odpovídají technickým specifikacím ventilu. Vždy se obracejte na výrobce pro potvrzení kompatibility média.

Lze stupnici na nastavovacím kolečku přemístit během instalace?
Ano, stupnici lze nastavit do libovolné pozice podél pohybové dráhy v závislosti na orientaci ventilu v systému.

Jaký je maximální otočný úhel VRG131?
Maximální otočný úhel je 90°, což definuje plný rozsah pohybu jeho jader.

Dokumenty ke stažení

• ESBE-VRG130.pdf - Návod k obsluze (PDF)
