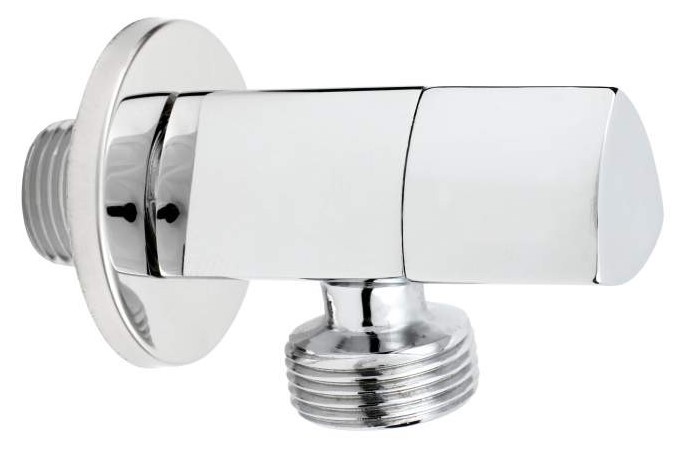

Trojúhelníkový rohový ventil s keramickou hlavou 1/2 palce x 3/4 palce

Detailní popis produktu

Tento trojúhelníkový rohový ventil se často používá v bytových i komerčních instalatérských soustavách, kde je třeba připojit potrubí většího průměru k hadici nebo zařízení. Ventil zmenšuje průměr přívodního potrubí z G3/4 palce na G1/2 palce, čímž je vhodný pro instalace, kde je přívodní potrubí širší než potrubí na výstupu. Často se používá v kuchyních, koupelnách a v pracovních prostorech, kde jsou prostorové omezení nebo potřeba změny směru a průměru potrubí. Keramický cartridge zajišťuje hladký provoz a dlouhodobou odolnost proti neteknutí, což ho činí ideálním pro aplikace s častými úpravami nebo vysokým tlakem vody.

Montéři pracující s různými průměry potrubí nebo přestavbami starších systémů tento ventil ocení. Je kompatibilní se standardními instalatérskými rozvody a lze jej integrovat jak do novostaveb, tak do rekonstrukcí. Konstrukce z mosazi s chromovým povlakem zajišťuje odolnost proti korozi, zatímco trojúhelníková hlava udržuje konzistentní vzhled s ostatními komponenty série. Ventil je navržen pro použití v systémech s nominálním tlakem až 10 bar a pracovní teplotou až 100°C, což ho činí vhodným pro aplikace jak s teplou, tak s chladnou vodou.

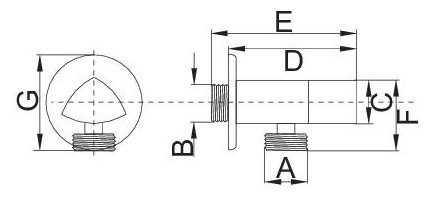

Technické parametry

Montáž a připojení

Montáž vyžaduje připojení vstupu G3/4 palce k hlavnímu přívodnímu potrubí a výstupu G1/2 palce k zařízení nebo hadici. Ujistěte se, že obě připojení jsou čistá a bez nečistot, než je utěsníte. Pro utažení použijte kleště, ale vyhýbejte se přetížení, aby nedošlo k poškození závitů nebo těla ventilu. Ventil by měl být instalován v místě, které umožňuje snadný přístup k trojúhelníkové hlavě pro ovládání a následnou údržbu.

Běžné chyby při montáži zahrnují použití špatného typu závitů nebo nesprávné vyrovnání ventilu v systému. Vždy ověřte, že vstup a výstup jsou správně orientovány podle směru průtoku. Zkontrolujte, zda je keramický cartridge správně dosedlý a tělo ventilu je bez výrobních vad, před konečným utažením. Pokud systém vyžaduje, může být na závity aplikován malý množství potrubního těsnícího prostředku.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními instalatérskými systémy, které používají G-závitová připojení. Lze jej použít spolu s jinými komponenty stejné řady, jako je Trojúhelníkový rohový ventil s keramickou hlavou 1/2 palce x 1/2 palce a Trojúhelníkový rohový ventil s keramickou hlavou 1/2 palce x 3/8 palce. Tyto alternativy nabízejí různé rozměry vstupu a výstupu pro flexibilnější návrh systému. Pro základní montáž nejsou potřeba žádné další příslušenství, ale mohou být potřeba kleště a potrubní těsnící prostředek pro bezpečné připojení.

Technický pozadí pro projektanty

Ventil pracuje pomocí keramického cartridge, který nahrazuje tradiční kaučukové těsnění a poskytuje odolnější a netekoucí řešení. Keramický materiál je vysoké odolnosti opotřebení a udržuje těsné těsnění i po opakovaném použití. Návrh trojúhelníkové hlavy zajišťuje konzistentní vzhled v rámci produktové řady a umožňuje ergonomické ovládání s minimálním úsilím.

Integrace do systému vyžaduje pečlivou úvahu o směru průtoku a tlakovém poklesu přes ventil. Zmenšení z G3/4 palce na G1/2 palce může mírně ovlivnit průtok, ale vnitřní návrh ventilu minimalizuje turbulence a ztrátu tlaku. Ventil je vhodný jak pro domácí, tak pro lehké komerční aplikace a lze jej použít v systémech s různou kvalitou vody. Dlouhodobá výkonnost je ovlivněna kvalitou vodního zdroje, četností použití a přítomností usazenin nebo minerálů, které mohou ovlivnit keramický cartridge v průběhu času.

Údržba a provoz

Doporučuje se pravidelná kontrola ventilu, aby byl zajištěn beznetekový provoz. Zkontrolujte případné známky koroze na chromovém povlaku a ověřte, zda keramický cartridge funguje hladce. Pokud se ventil stane obtížně ovladatelný nebo začne netekout, může být potřeba demontáž a čištění nebo výměna cartridge. V technických datech nejsou uvedena žádná plánovaná období údržby, ale údržba by měla být prováděna podle potřeby v závislosti na použití a stavu systému.

Pro udržení optimální výkonnosti vyhýbejte se nadměrnému tlaku nebo častým změnám teploty. Pokud systém bude dlouhodobě vypnutý, je vhodné vyprázdnit potrubí, aby nedošlo k vnitřní korozi nebo mrazovému poškození. Ventil by měl být pravidelně ovládán, aby nedošlo k ucpání keramického cartridge a zajištěna hladká funkce během použití.

Nejčastější otázky

Může být tento ventil použit pro teplou vodu?
Ano, ventil je schopen pracovat při maximální teplotě 100°C, což ho činí vhodným pro systémy jak s teplou, tak s chladnou vodou.

Je keramický cartridge vyměnitelný?
Keramický cartridge je navržen pro dlouhodobé použití a lze jej vyměnit, pokud je to potřeba. V technických datech nejsou uvedena žádná konkrétní období údržby.

Může být tento ventil nainstalován ve svislé poloze?
Ano, ventil lze nainstalovat v jakékoliv poloze, pokud jsou vstup a výstup správně orientovány podle směru průtoku systému.

Jaká je maximální tlaková hodnota tohoto ventilu?
Ventil je schopen pracovat při nominálním tlaku až 10 bar, což je vhodné pro většinu domácích a lehkých komerčních instalatérských systémů.
