Tryska DC0126

Detailní popis produktu

Tato keramická tryska na spalování je navržena pro montáž do kotlů na pevná paliva, kde je řízený průtok vzduchu základním požadavkem pro efektivní spalování. Často se používá v otopných soustavách pro bytové i komerční budovy, kde je dřevo nebo uhlí hlavním zdrojem paliva. Tryska je umístěna uvnitř kotle pro regulaci přívodu vzduchu do spalovací komory, čímž zajišťuje stabilní a efektivní hoření. Správná montáž je klíčová pro udržení výkonu soustavy a pro zabránění přehřátí nebo nedostatečného výkonu.

Instalatéři pracující s kotle ATMOS musí zajistit, že tryska je správně zarovnaná a těsněná, aby se zabránilo únikům vzduchu, které by mohly ovlivnit efektivitu spalování. Tryska je součástí většího systému, který zahrnuje vzduchovody, výměníky tepla a řídicí mechanismy. Často se používá spolu s dalšími komponenty, jako jsou vzduchové žaluzie a systémy pro distribuci tepla.

Technické parametry

Hmotnost	19,4 kg
Kód	DC0126
Značka	Atmos

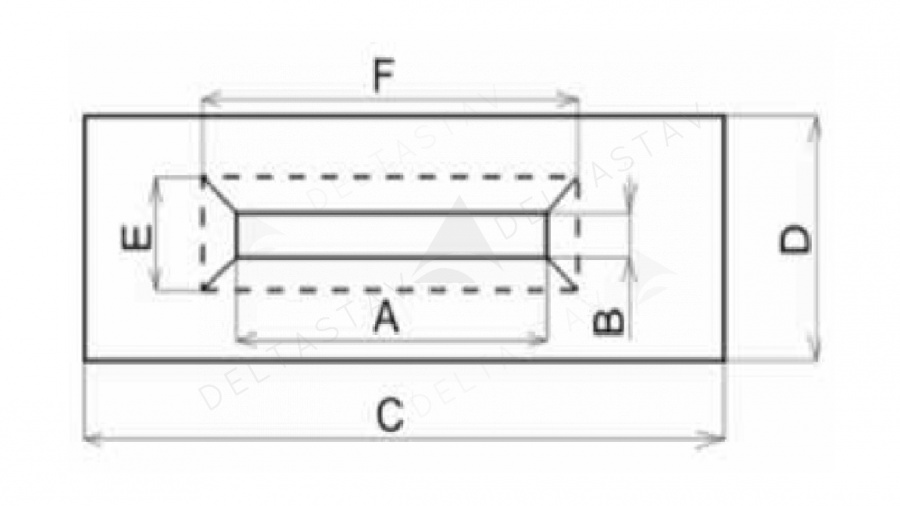

Hmotnost trysky je 16,9 kg, což je důležitý faktor při určování potřebné konstrukční podpory během montáže. Vnější rozměry (590 x 200 mm) a vnitřní otvor (140 x 34 mm) jsou klíčové pro zajištění kompatibility s určenými modely kotlů. Tyto rozměry je třeba ověřit při výběru, aby byla zajištěna správná montáž a optimální výkon.

Montáž a připojení

DC0126 se montuje přímo do určeného slotu v kovovém plášti kotle. Montážní proces zahrnuje zarovnání trysky s vzduchovody a její upevnění pomocí dodaných těsnících materiálů. Těsnící pásky a tři těsnící nitě zahrnuté v balení se používají k vytvoření těsného těsnění po stranách a přední straně kotle, aby se zabránilo únikům vzduchu. Během montáže je důležité ověřit zarovnání trysky s přívodem vzduchu a zajistit, že těsnící materiály jsou rovnoměrně rozloženy, aby nevznikly mezery. Běžné chyby při montáži zahrnují špatné zarovnání, které může vést k nerovnoměrné distribuci vzduchu, a nedostatečné těsnění, které může snížit efektivitu spalování a zvýšit emise.

Kompatibilita a příslušenství

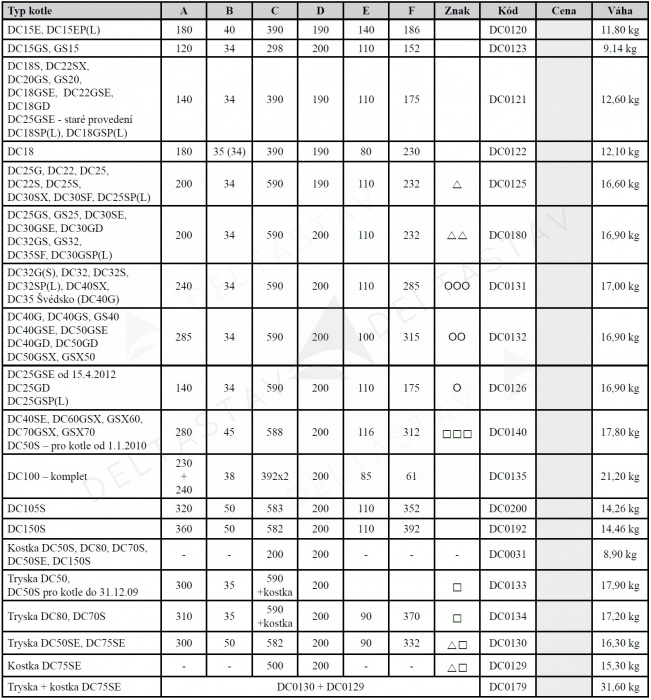

DC0126 je speciálně navržen pro použití s modely ATMOS DC25GD, DC25GSP(L) a DC25GSE vyrobenými od 15. dubna 2012. Není kompatibilní s dřívějšími verzemi modelu DC25GSE, které vyžadují trysku DC0121. V balení jsou zahrnuty všechny potřebné těsnící materiály pro montáž, což eliminuje potřebu dalších nákupů. K standardní montáži nejsou potřeba žádná další příslušenství.

Technický pozadí pro projektanty

DC0126 je keramická komponenta navržená tak, aby odolala vysokým teplotám a poskytla stabilní přívod vzduchu do spalovací komory. Keramický materiál je odolný vůči tepelnému roztažení a trhlinám, což zajišťuje dlouhodobou odolnost. Tryska je integrována do systému distribuce vzduchu v kotli, kde řídí průtok vzduchu k palivovému loži. Efektivita systému závisí na přesné poloze trysky a kvalitě těsnění. Faktory jako je tlak vzduchu, typ paliva a konstrukce kotle mohou ovlivnit výkon trysky a celkovou efektivitu systému.

Služba a provoz

Pravidelná kontrola DC0126 se doporučuje, aby bylo zajištěno, že těsnící materiály zůstávají nepoškozené a tryska je volná od zácp. Jakékoliv známky opotřebení nebo poškození těsnících nití by měly být řešeny co nejdříve, aby byla zajištěna airtightnost. V příručce nejsou uvedena žádná konkrétní období pro údržbu, ale doporučuje se kontrolovat trysku během pravidelné údržby kotle. Pokud se tryska poškodí nebo opotřebí, měla by být nahrazena novou jednotkou DC0126, aby byla zajištěna optimální spalovací výkon.

Nejčastější otázky

Může být DC0126 použit s modely DC25GSE vyrobenými před 15. dubnem 2012?
Ne, DC0126 není kompatibilní s modely DC25GSE vyrobenými před 15. dubnem 2012. Pro tyto jednotky je správný model DC0121.

Jaké těsnící materiály jsou zahrnuty v balení?

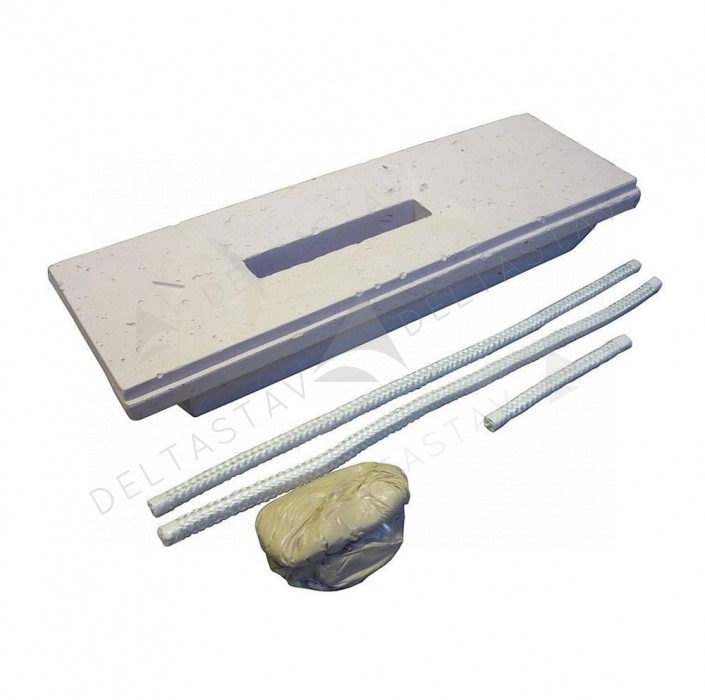

V balení jsou zahrnuty jeden těsnící pásek a tři těsnící nitě pro montáž.

Je DC0126 vhodný pro použití s jinými modely kotlů ATMOS?
Ne, DC0126 je speciálně navržen pro použití s modely DC25GD, DC25GSP(L) a DC25GSE vyrobenými od 15. dubna 2012.

Jaká je hmotnost DC0126?
DC0126 váží 16,9 kg.
