Tryska DC0130

Detailní popis produktu

Tryska DC0130 je klíčovou součástí provozu kotlů Atmos DC75SE a DC50SE na pevná paliva. Tyto kotle jsou běžně instalovány v otopných soustavách pro bytové i komerční objekty, kde je vyžadováno spolehlivé a efektivní vytápění pevným palivem. Tryska zajistí správné spalování a rozdělení tepla tím, že umožňuje ovládaný přívod vzduchu do spalovací komory. Instalatéři pracující s těmito modely musí zajistit, že tryska je správně zarovnána a těsněná, aby byla zajištěna účinnost a bezpečnost systému. Keramická konstrukce DC0130 je navržena tak, aby odolávala vysokým teplotám a poskytovala dlouhodobou odolnost při neustálém provozu.

Při montáži je tryska umístěna v základní části kotle a připojena k systému přívodu vzduchu. Je důležité ověřit, že těsnící nitě a těsnicí kroužek jsou správně umístěny, aby se zabránilo únikům vzduchu, které mohou ovlivnit účinnost spalování a emise. Tryska musí být také kompatibilní s konkrétním modelem kotle, protože DC75SE a DC50SE vyžadují k plné funkčnosti objednat odděleně příslušenství.

Technické parametry

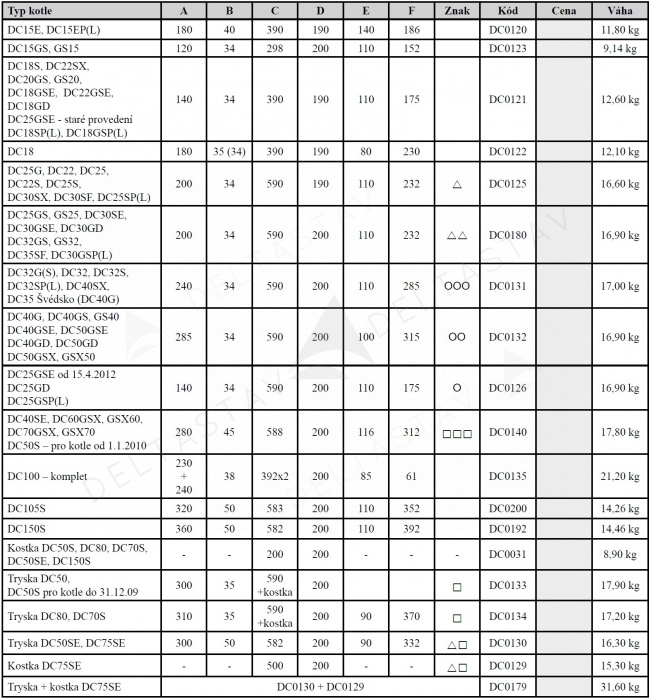

Hmotnost	18,7 kg
Kód	DC0130
Značka	Atmos

Hmotnost DC0130 je důležitým faktorem při montáži, protože ovlivňuje požadovanou konstrukční podporu pro základ kotle. Rozměry trysky a jejího výstupu jsou klíčové pro zajištění správného přívodu vzduchu a účinnosti spalování. Tyto parametry musí být přesně shodné s modelem kotle, aby se zabránilo nesrovnalosti nebo nesprávnému těsnění, což by mohlo vést k problémům s výkonem nebo bezpečnostním rizikům.

Montáž a připojení

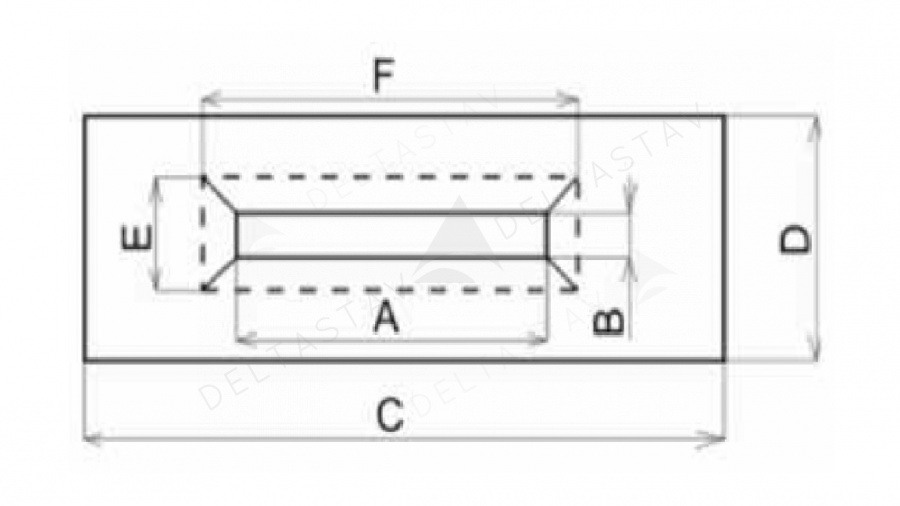

Montážní proces DC0130 zahrnuje umístění trysky na určené místo uvnitř kotle a její zabezpečení pomocí zahrnutého těsnicího kroužku a těsnících nití. Vnější rozměry trysky (582 mm v délce a 200 mm v šířce) musí být v souladu s vnitřní strukturou kotle. Výstup trysky (300 mm x 50 mm) musí být také správně orientován, aby byl zajištěn rovnoměrný přívod vzduchu. Běžné chyby při montáži zahrnují nesprávné těsnění, které může vést k únikům vzduchu, a nesprávné zarovnání, které může ovlivnit účinnost spalování. Doporučuje se před finální montáží dvakrát ověřit umístění těsnících nití a těsnicího kroužku, aby byl zajištěn pevný fit.

Kompatibilita a příslušenství

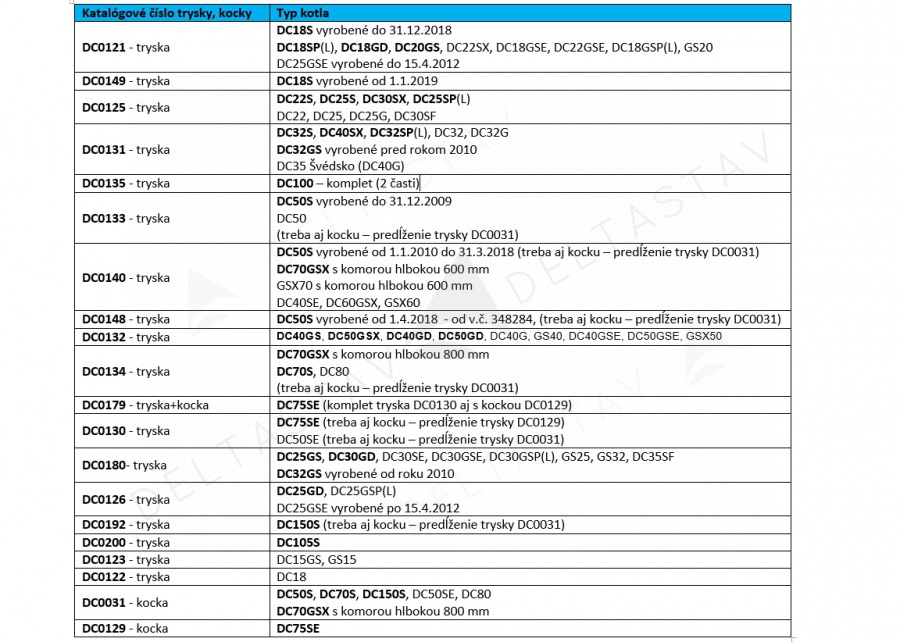

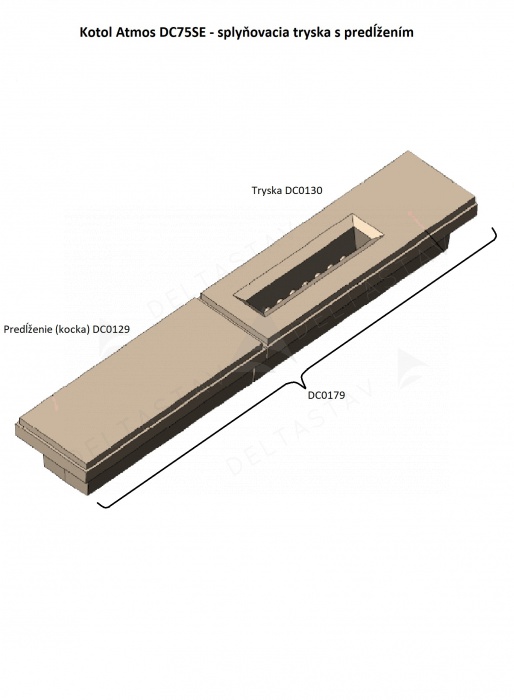

DC0130 je speciálně navržen pro použití s kotle Atmos DC75SE a DC50SE. Tyto modely však vyžadují další komponenty pro plnou funkčnost. Model DC75SE vyžaduje rozšíření (DC0129) o rozměrech 500 x 200 mm, zatímco DC50SE vyžaduje samostatné rozšíření (DC0031) o rozměrech 200 x 200 mm. Tato rozšíření nejsou zahrnuta v balení DC0130 a musí být objednána zvlášť. Instalatéři by měli ověřit konkrétní požadavky modelu kotle před montáží, aby zajistili kompatibilitu a zabránili zdržením.

Technický pozadí pro projektanty

DC0130 je keramická tryska navržená tak, aby poskytovala stabilní a efektivní přívod vzduchu do spalovací komory kotle. Keramický materiál je zvolen pro svou vysokou tepelnou odolnost a schopnost udržovat strukturní pevnost při dlouhodobém vystavení vysokým teplotám. Tryska je integrována do systému přívodu vzduchu kotle, kde reguluje tok vzduchu do spalovací komory. Účinnost systému závisí na správném zarovnání a těsnění trysky, stejně jako na kompatibilitě rozšíření s konkrétním modelem kotle. Návrh trysky zajišťuje, že může odolat tepelným zatížením při neustálém provozu a zároveň udržovat konzistentní vzor přívodu vzduchu.

Servis a provoz

DC0130 vyžaduje pravidelnou kontrolu, aby bylo zajištěno, že těsnící nitě a těsnicí kroužek zůstávají nepoškozené a že tryska je volná od nečistot nebo zácp. Jakékoliv známky opotřebení nebo poškození těsnících komponent by měly být řešeny co nejdříve, aby se zabránilo únikům vzduchu a udržela se účinnost spalování. Při pravidelném údržbě se doporučuje zkontrolovat zarovnání trysky a ověřit, že rozšíření (pokud je nainstalováno) je pevně připojeno. V návodu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné prohlídky, aby byla zajištěna dlouhodobá výkonnost a bezpečnost.

Nejčastější otázky

Může být DC0130 použit s jinými modely kotlů Atmos?
DC0130 je speciálně navržen pro modely DC75SE a DC50SE a není kompatibilní s jinými typy kotlů.

Jaké těsnící materiály jsou zahrnuty v DC0130?

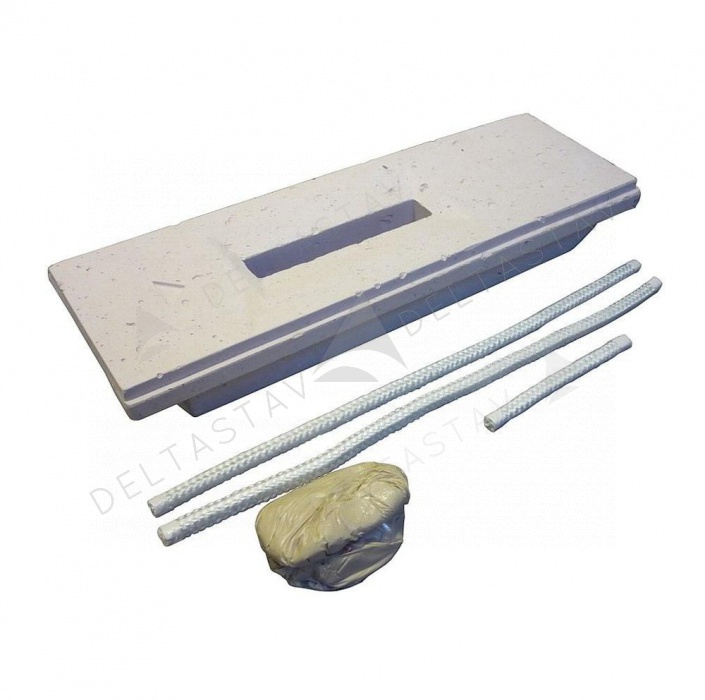

Balení zahrnuje těsnicí kroužek a tři těsnící nitě pro boční a přední těsnění trysky.

Je pro DC0130 vyžadováno rozšíření?
Ano, model DC75SE vyžaduje rozšíření DC0129 a model DC50SE vyžaduje rozšíření DC0031. Tyto rozšíření nejsou zahrnuta v balení DC0130.

Může být DC0130 nainstalován bez rozšíření?
Přestože může být tryska nainstalována bez rozšíření, doporučuje se objednat příslušné rozšíření pro plnou kompatibilitu a optimální výkon.
