Tryska DC0133

Detailní popis produktu

Tryska DC0133 je navržena pro integraci do otopných soustav na pevná paliva, zejména pro starší kotle ATMOS DC50S a DC50. Používá se v bytových i komerčních aplikacích, kde je hlavním zdrojem energie spalování dřeva nebo uhlí. Tryska je klíčovou součástí spalovací komory, která zajistí efektivní distribuci vzduchu pro stabilní a čisté spalování. Montéry pracující s těmito modely musí ověřit datum výroby kotle, aby zajistili správný výběr dílu, neboť novější modely vyžadují jiné trysky.

Při montáži je tryska umístěna tak, aby směřovala proud vzduchu do spalovací komory. Keramická konstrukce odolává vysokým teplotám a poskytuje odolný povrch pro šíření plamene. Zahrnutí těsnicích materiálů zajistí hermetické spojení s kotelním pláštěm, zabrání úniku tepla a zlepší celkovou účinnost systému. Tryska musí být přesně zarovnána se spalovací komorou, aby byl zachován rovnováha proudění vzduchu a zabránilo se neefektivnímu provozu.

Technické parametry

Hmotnost	20,6 kg
Kód	DC0133
Značka	Atmos

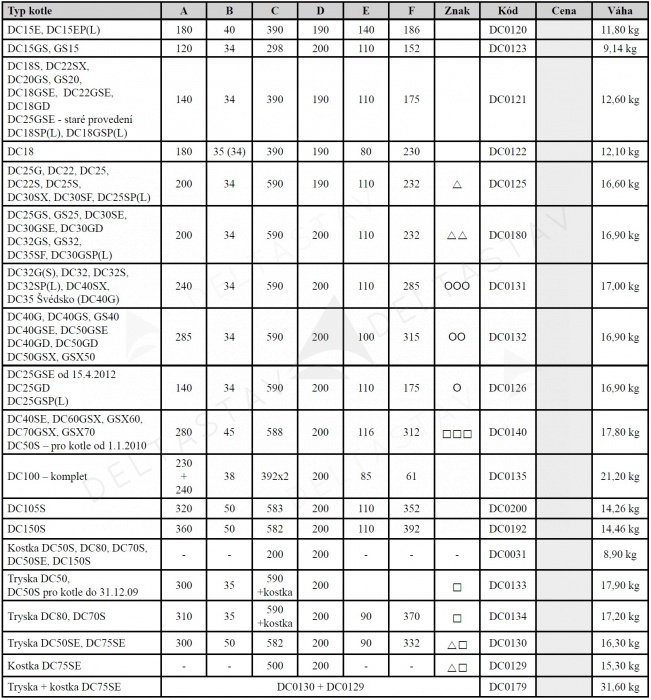

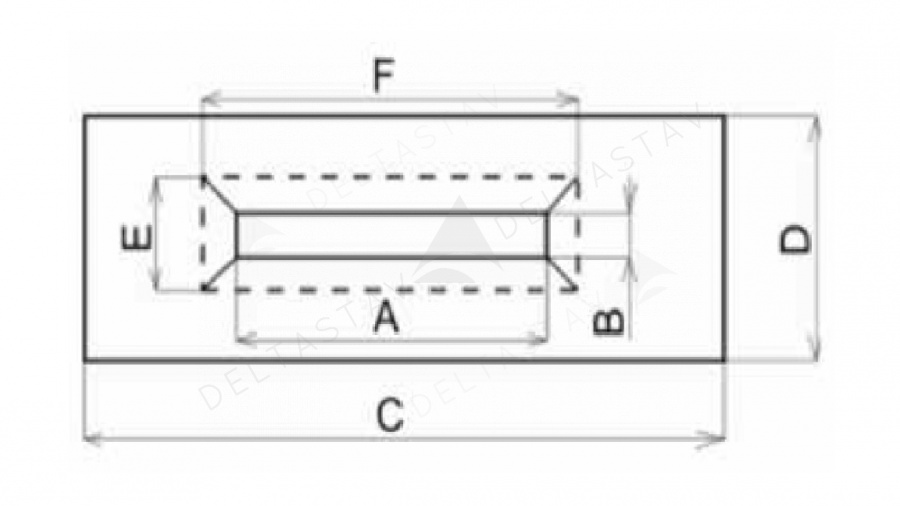

Hmotnost 20,6 kg signalizuje odolný a stabilní návrh vhodný pro dlouhodobé použití ve vysokoteplotních prostředích. Vnější rozměry (délka 590 mm) a rozměry výřezu (300 x 35 mm) jsou klíčové pro kompatibilitu s uvedenými modely kotlů. Tyto parametry jsou důležité pro ověření správného sednutí a funkce před montáží.

Montáž a připojení

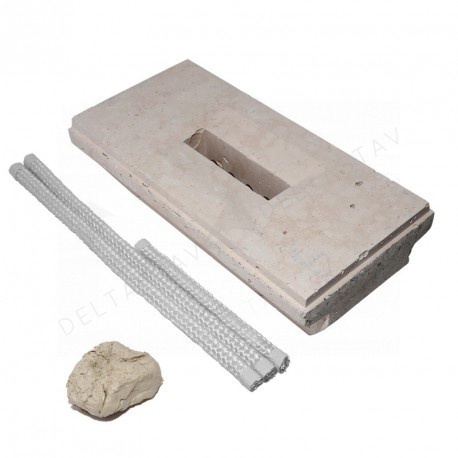

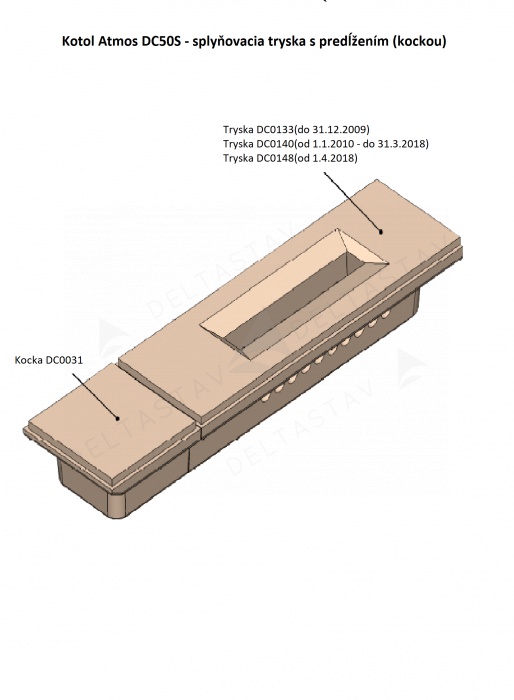

Tryska DC0133 se montuje do spalovací komory kotlů ATMOS DC50S a DC50. Montážní proces zahrnuje umístění trysky, aplikaci zahrnutého těsnění a zabezpečení tří těsnících nití kolem bočních a předních stran jednotky. Rozšířený kryt (200 x 200 mm) není součástí balení a musí být objednán zvlášť. Běžnou chybou je vynechání těsnících nití, což může vést k únikům vzduchu a snížení účinnosti. Montéři by měli také zajistit, že tryska je zarovnaná se spalovací komorou, aby bylo zajištěno rovnoměrné rozdělení proudění vzduchu.

Kompatibilita a příslušenství

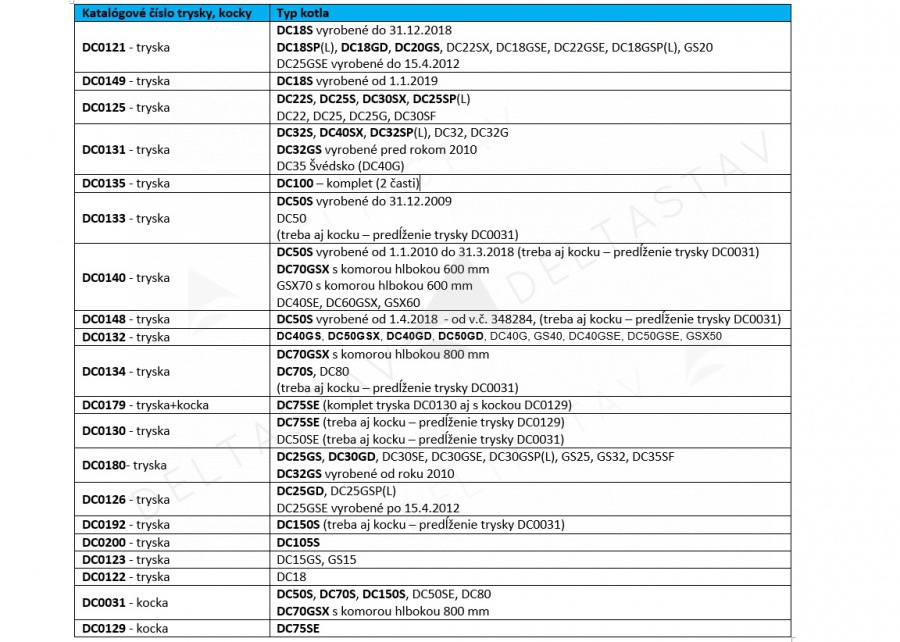

Tryska DC0133 je kompatibilní s koly ATMOS DC50S vyráběnými před 31. prosincem 2009 a s modely DC50. Není vhodná pro jednotky DC50S vyrobené po tomto datu, které vyžadují trysky DC0140 nebo DC0148. Rozšířený kryt musí být objednán zvlášť, neboť není součástí standardního balení. Při výměně trysky je důležité potvrdit datum výroby kotle, aby byly vyloučeny kompatibilitní problémy. Nejsou požadovány žádné další elektrické nebo hydraulické připojení.

Technický pozadí pro projektanty

Tryska DC0133 je keramická tryska navržená k regulaci proudění vzduchu do spalovací komory kotlů na pevná paliva. Keramický materiál poskytuje tepelnou stabilitu a odolnost vůči vysokým teplotám, což zajišťuje dlouhodobou funkčnost. Rozměry výřezu (300 x 35 mm) jsou klíčové pro udržení správného poměru vzduchu a paliva, což ovlivňuje účinnost spalování a emise. Tryska je integrována do kotelního pláště pomocí těsnicích materiálů, aby byly zabráněny úniky vzduchu. Návrh zajišťuje rovnoměrné rozdělení vzduchu, což je zásadní pro úplné spalování paliva a účinnost systému. Rozšířený kryt, pokud se používá, zvyšuje povrch pro proudění vzduchu, což dále zlepšuje výkon spalování.

Údržba a provoz

Tryska DC0133 vyžaduje pravidelnou kontrolu, aby bylo zajištěno, že těsnící nitě zůstávají neporušené a keramický povrch je bez trhlin nebo poškození. Jakékoliv známky opotřebení nebo deformace by měly být okamžitě odstraněny, aby byly zabráněny úniky vzduchu a snížení účinnosti. Měl by být také zkontrolován stav těsnění. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se pravidelná vizuální kontrola během běžné údržby kotle. Čistota výřezu trysky je důležitá, aby byly zabráněny zácpám, které by mohly narušit proudění vzduchu a spalování.

Nejčastější otázky

Může být tryska DC0133 použita s koly DC50S vyrobenými po roce 2010?
Ne, tryska DC0133 je vhodná pouze pro modely DC50S vyrobené před 31. prosincem 2009. Novější modely vyžadují trysky DC0140 nebo DC0148.

Je rozšířený kryt součástí balení trysky DC0133?
Ne, rozšířený kryt není součástí standardního balení a musí být objednán zvlášť.

Jaké těsnící materiály jsou zahrnuty v balení trysky DC0133?
Balení zahrnuje těsnění a tři těsnící nitě pro boční a přední těsnění trysky.

Jak se tryska DC0133 zarovnává při montáži?
Tryska musí být umístěna tak, aby byla zarovnaná se spalovací komorou, aby bylo zajištěno rovnoměrné proudění vzduchu a zabráněno neefektivnímu provozu.
