Tryska DC0192

Detailní popis produktu

Tryska DC0192 je navržena pro integraci do otopných soustav na pevná paliva, zejména pro model kotle ATMOS DC150S. Používá se v bytových i komerčních budovách, kde jsou kotle na pevná paliva využívány pro centrální vytápění. Tryska zajišťuje správné vedení vzduchu do spalovací komory, čímž zaručuje efektivní spalování paliva a výrobu tepla. Instalatéři pracující s kotli na pevná paliva musí zajistit, že tryska je správně zarovnaná a těsněná, aby byla zajištěna efektivita systému a zabráněno úniku tepla nebo vzduchu.

Při montáži je tryska umístěna do spalovací komory kotle a zabezpečena pomocí zahrnutých těsnicích materiálů. Design umožňuje integraci do stávající struktury kotle, včetně prodlužovacího bloku (DC0031), který může být potřebný pro některé konfigurace. Keramická konstrukce trysky zaručuje odolnost vůči vysokým teplotám a mechanickému namáhání, čímž je vhodná pro dlouhodobou funkci v náročném prostředí.

Technické parametry

Hmotnost	17,2 kg
Kód	DC0192
Značka	Atmos

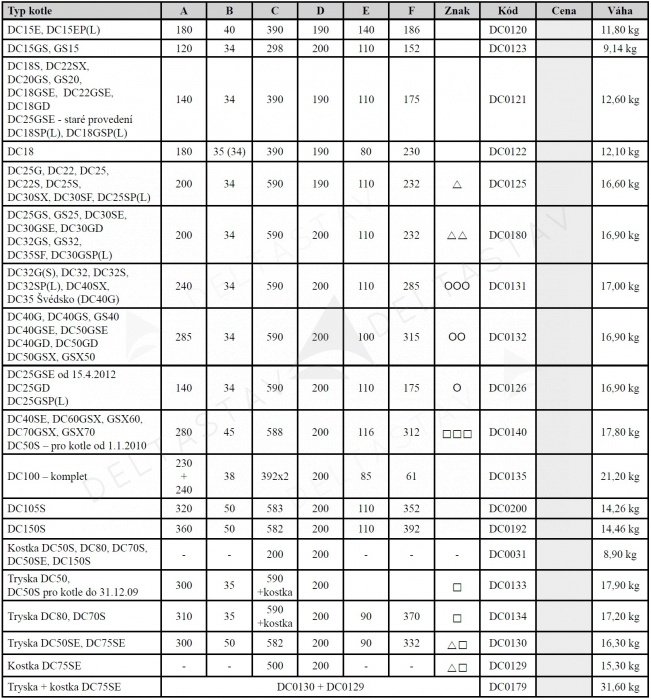

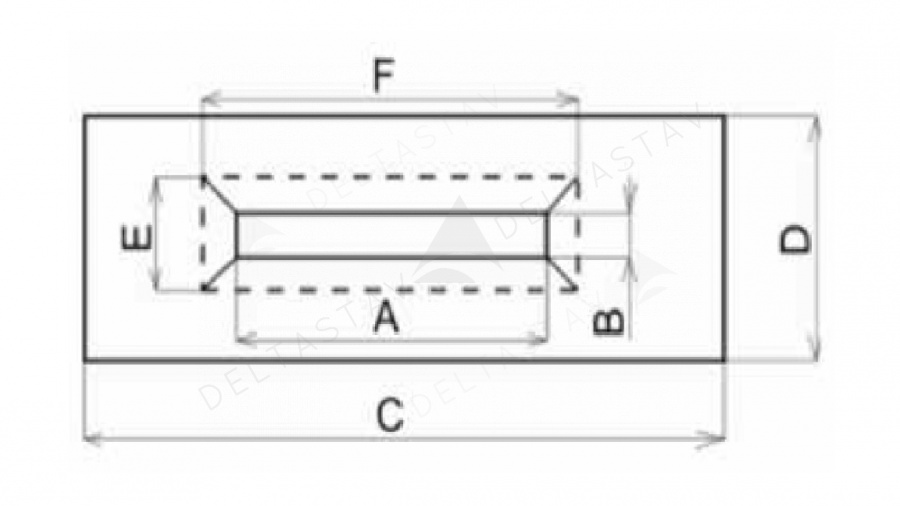

Externí rozměry DC0192 (582 mm délka, 200 mm šířka) jsou důležité pro určení kompatibility s modelem ATMOS DC150S. Rozměr výstupního otvoru (360 mm x 50 mm) je klíčovým faktorem pro regulaci průtoku vzduchu a efektivitu spalování. Tyto rozměry je nutné ověřit při montáži, aby byla zajištěna správná funkce a přesná montáž. Hmotnost 14,46 kg je důležitá pro zajištění bezpečnosti při manipulaci a pro závaznost konstrukce.

Montáž a připojení

Montážní proces zahrnuje umístění trysky do spalovací komory kotle a její zabezpečení pomocí zahrnutého těsnění a tří těsnicích lanek. Tyto těsnicí materiály se aplikují na strany a přední část kotle, aby byl zabráněn úniku vzduchu. Je důležité zajistit, že tryska je zarovnaná s cestou průtoku vzduchu v komoře a že všechny těsnící body jsou pevně utažené. Běžnou chybou během montáže je přehlédnutí kontroly zarovnání trysky s existujícím spalovacím systémem, což může vést ke snížení efektivity nebo nesprávnému rozdělení průtoku vzduchu. Instalatéři by měli také ověřit, že prodlužovací blok (DC0031) je správně namontován, pokud je pro konkrétní konfiguraci kotle potřeba.

Kompatibilita a příslušenství

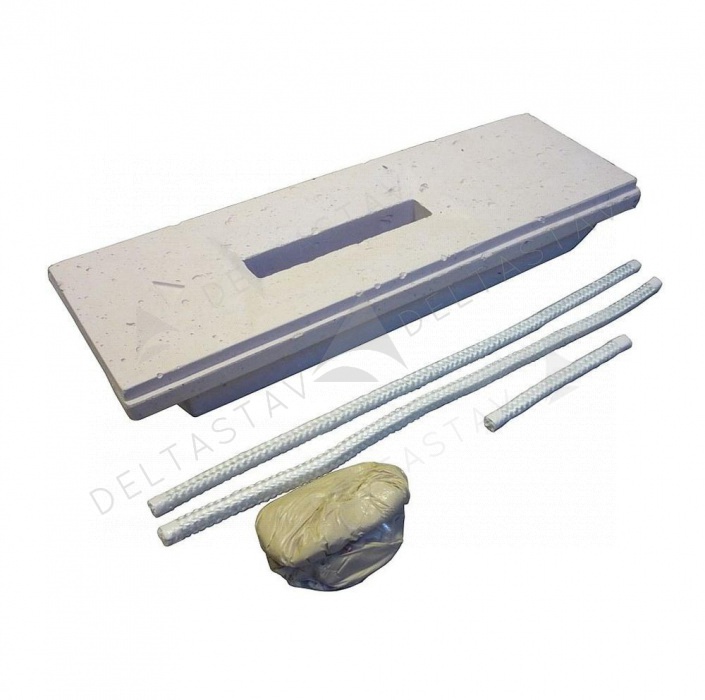

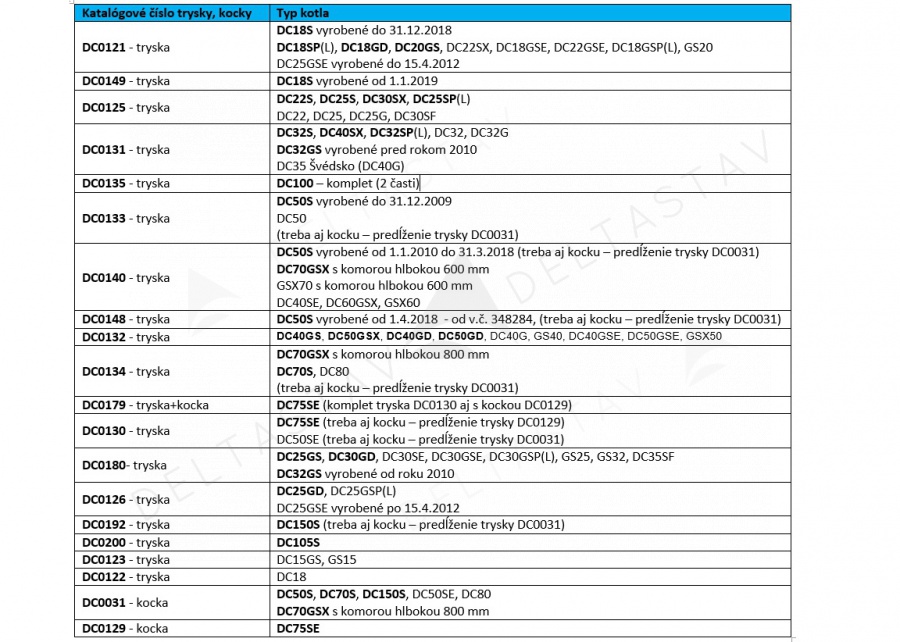

DC0192 je specificky navržen pro model kotle ATMOS DC150S. Není kompatibilní s jinými modely kotlů, pokud to není uvedeno v technické dokumentaci výrobce. Balení obsahuje těsnění a tři těsnicí lanky pro montáž. Prodlužovací blok (DC0031) však není zahrnut a musí být objednán zvlášť, pokud je pro konkrétní konfiguraci kotle potřeba. Tento blok slouží k prodloužení dosahu trysky v komoře a je nutný pro některé konfigurace kotle. Instalatéři by měli zajistit, že všechny potřebné komponenty jsou k dispozici, než začnou s montážním procesem.

Technický popis pro projektanty

Tryska DC0192 je vyrobena z keramického materiálu, který poskytuje vysokou odolnost vůči teplu a mechanické trvanlivosti. Tento materiál je vybrán díky své schopnosti odolávat vysokým teplotám a tepelnému cyklování typickému pro spalování pevných paliv. Tryska je integrována do spalovacího systému kotle, kde zajišťuje vedení vzduchu do komory, podporuje spalovací proces a zaručuje rovnoměrné rozdělení tepla. Efektivita systému je ovlivněna zarovnáním trysky, kvalitou těsnění a celkovým stavem spalovací komory. Projektanti by měli tyto faktory zohlednit při plánování integrace trysky do systému kotle.

Údržba a provoz

Pravidelná kontrola trysky DC0192 je doporučena, aby bylo zajištěno, že těsnicí materiály zůstávají neporušené a tryska je bez zácp nebo poškození. Jakékoliv známky opotřebení nebo úniku by měly být řešeny co nejdříve, aby byla udržována efektivita systému. Během pravidelné údržby by měli instalatéři kontrolovat zarovnání trysky a stav těsnicích lanek. Pokud je v provozu prodlužovací blok (DC0031), měl by být také prohlédnut na případné známky opotřebení nebo nesprávného zarovnání. V technické dokumentaci nejsou uvedena konkrétní období údržby, proto by měla být prováděna podle potřeby na základě výkonu systému a vizuální kontroly.

Nejčastější otázky

Může být DC0192 použit s jinými modely kotlů ATMOS?
DC0192 je specificky navržen pro model ATMOS DC150S a není zaručena kompatibilita s jinými modely, pokud to není uvedeno v technické dokumentaci výrobce.

Jaké těsnicí materiály jsou zahrnuty v balení?
Balení obsahuje těsnění a tři těsnicí lanky pro montáž. Tyto materiály se používají k těsnění trysky na stranách a přední části kotle.

Je prodlužovací blok zahrnut v balení?
Ne, prodlužovací blok (DC0031) není zahrnut v balení a musí být objednán zvlášť, pokud je pro konkrétní konfiguraci kotle potřeba.

Jaká je hmotnost trysky DC0192?
DC0192 váží 14,46 kg, což je důležité pro bezpečnost při manipulaci a závaznost konstrukce během montáže.
