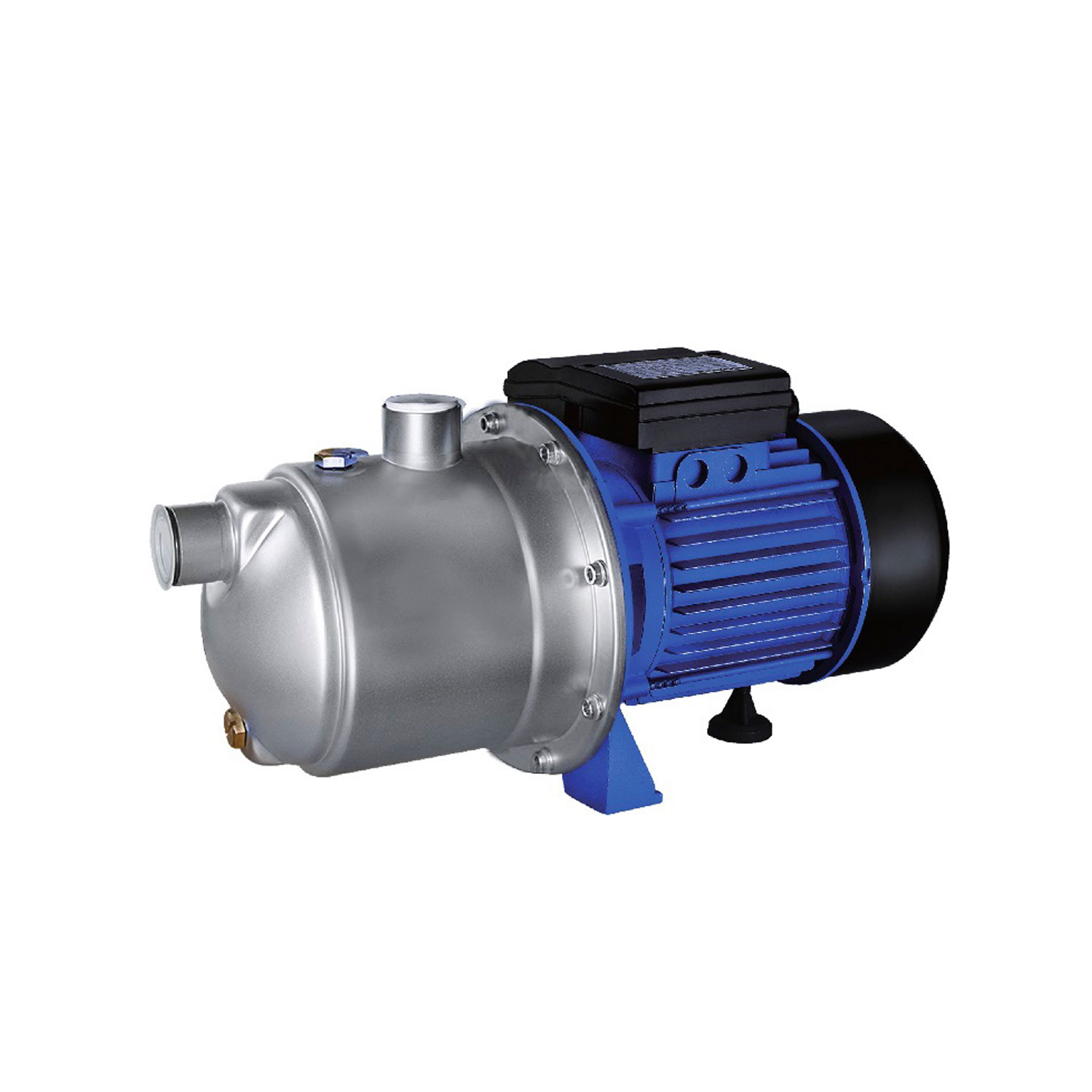

Jet Pump AJS75

Detailní popis produktu

Jet pump WITA AJS75 se často používá v nízko a středně patrových budovách pro oběh teplé a studené vody v otopných a potrubních systémech. Je vhodný pro instalaci v technických místnostech, sklepích a výdechových prostorech, kde je místo omezené, ale vyžaduje se spolehlivý výkon. Tato kompaktní jednotka integruje tepelnou ochranu a vodotěsný svorek, což z ní dělá ideální volbu pro prostředí s průměrnou vlhkostí a teplotou. Podporuje uzavřené systémy a je kompatibilní se standardními potrubními rozvětveními a řídicími systémy.

Nerezové pouzdro a koroze odolné komponenty zajišťují odolnost v mokrém a vlhkém prostředí. Čerpadlo je navrženo pro neustálý provoz v rámci stanovených teplotních a tlakových rozsahů, což ho činí vhodným jak pro obytné, tak pro lehké komerční aplikace. Instalace vyžaduje pečlivé zarovnání vstupních a výstupních připojení, aby se zabránilo nesprávnému zarovnání a úniku. Technici by měli také ověřit, že elektrické napájení vyhovuje požadavku na jednofázové 230 V a potvrdit, že systémový tlak nepřesahuje 6 bar.

Technické parametry

Instalace a připojení

Instalace začíná ověřením vstupních a výstupních připojení, která jsou obě G 1'' závitová. Čerpadlo by mělo být namontováno vodorovně s dostatečným místem pro údržbu. Vstupní potrubí musí být bez vzduchových zábran a systém musí být naplněn před spuštěním. Doporučuje se nainstalovat nevracející ventil na výstupní straně, aby se zabránilo návratu tekutiny. Běžné chyby zahrnují nesprávné zarovnání motoru a rotoru, což může způsobit vibrace a snížit účinnost. Technici by měli také zajistit, že elektrický kabel je správně veden a chráněn před mechanickým poškozením.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní se standardními otopnými a oběhovými systémy vody s PPO rotoru a nerezovým hřídelem. Vyžaduje výhradní elektrický obvod s 230 V, 50 Hz napájením a Schuko zástrčkou s 1,5 m kabelem. Další příslušenství, jako jsou tlakové manometry, expanzní nádoby a řídicí panely, mohou být potřeba v závislosti na konfiguraci systému. Ujistěte se, že všechny komponenty jsou hodnoceny pro stejné teplotní a tlakové limity.

Technický pozadí pro projektanty

AJS75 pracuje na principu jet, kde rotor urychluje vodu skrze trysku, aby vytvořil vaku, který přitahuje další tekutinu. Nerezové pouzdro a komponenty PPO odolávají korozi a opotřebení, což zajišťuje dlouhodobou spolehlivost. Třída izolace motoru B a IP44 klasifikace chrání před přehřátím a pronikáním vlhkosti. Integrace do systému vyžaduje shodu mezi křivkou průtoku a výšky čerpadla a požadavky systému, aby se zabránilo nedostatečnému výkonu nebo nadměrné spotřebě energie. Tepelná ochrana se aktivuje, pokud motor překročí bezpečné provozní teploty, což brání poškození způsobené nadměrnou zátěží.

Údržba a provoz

Pravidelné kontroly zahrnují prohlídku vstupních a výstupních potrubí na zablokování, ověření pevnosti elektrických spojení a zajištění, že motor zůstává suchý. Čerpadlo nepožaduje plánovanou údržbu mimo tyto základní kontroly. Pokud čerpadlo nepřeje nebo vydává neobvyklý hluk, mohla být aktivována tepelná ochrana. Uvolněte ho a restartujte. Pokud se problém opakuje, demontujte jednotku a prohlédněte rotor a hřídel na poškození nebo opotřebení.

Nejčastější otázky

Může být AJS75 použit v otevřených systémech?
Ne, čerpadlo je navrženo pouze pro uzavřené systémy. Otevřené systémy mohou vést k kavitaci a poškození rotoru způsobenému znečištěním vzduchem.

Je motor kompatibilní s měničem otáček?
Ne, čerpadlo je navrženo pro pevné otáčky a nepodporuje měniče frekvence bez úpravy.

Co se stane, pokud běží čerpadlo suché?
Suchý provoz může způsobit přehřátí a poškození rotoru. Tepelná ochrana se aktivuje, pokud motorová teplota stoupne příliš rychle, ale opakovaný suchý provoz může zkrátit životnost čerpadla.

Může být čerpadlo nainstalováno svisle?
Ano, pokud jsou vstup a výstup správně zarovnány a čerpadlo je podporováno, aby se zabránilo vibracím. Svislá instalace by měla sledovat pokyny výrobce, aby se zajistil správný průtok a těsnost.
