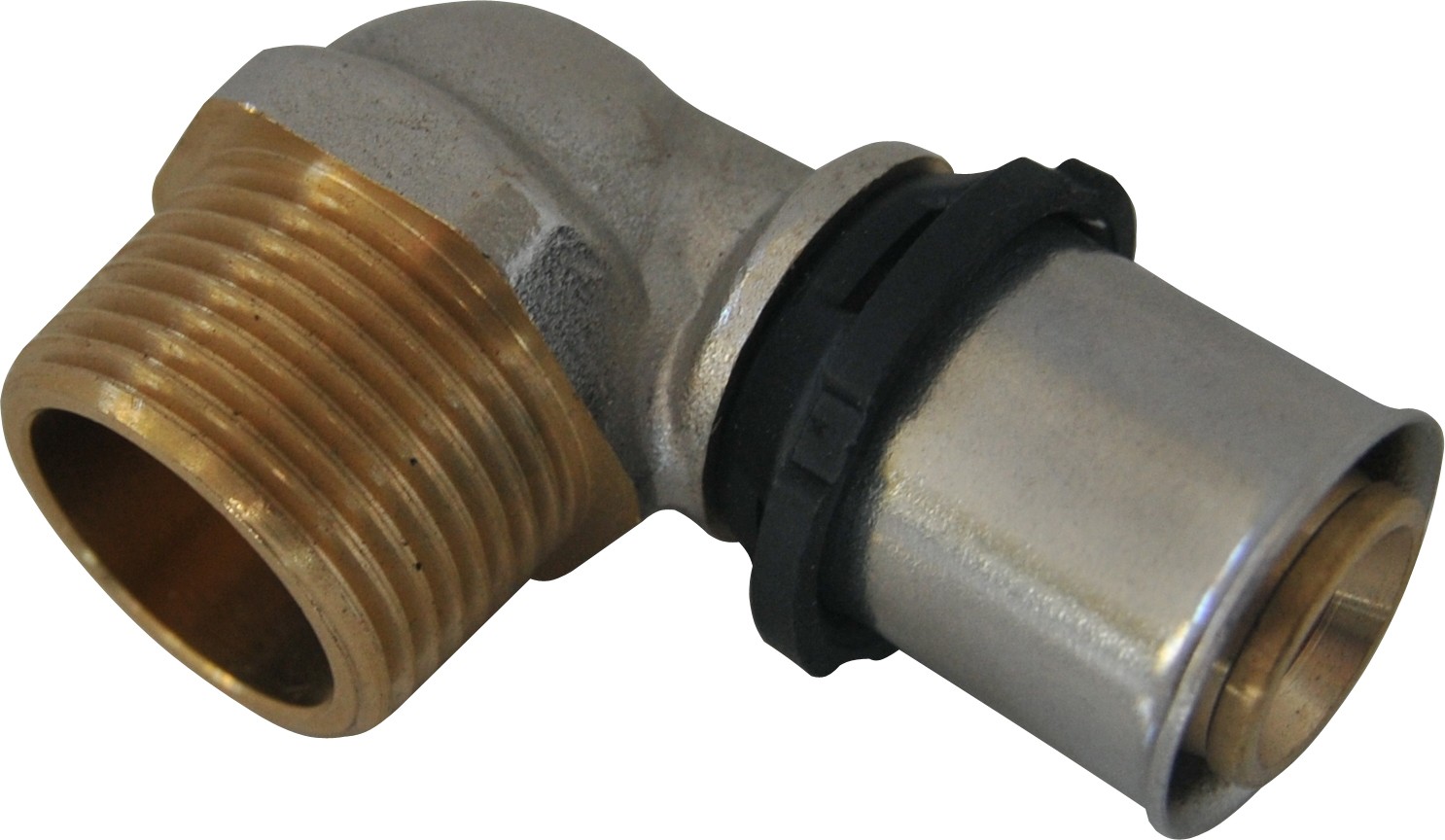

TYTAN PEX Střihový ohyb 90° s vnějším závitem - 20x1/2 palce

Detailní popis produktu

Tento TYTAN PEX střihový ohyb se běžně používá v bytových i komerčních stavbách pro topné, potrubní a sanitární systémy. Instalatéři a dělníci jej používají k vytvoření 90° změny směru v PEX potrubí tam, kde je potřeba spojení s závitem. Ohyb se obvykle používá v systémech podlahového vytápění, v rozdělení teplé a studené vody domácího provozu a v uzavřených prostorech, kde jsou potřeba ušetřené prostory. Je vhodný jak pro nové stavby, tak pro rekonstrukce, kde se volí PEX potrubí kvůli své flexibilitě a snadnosti montáže.

Ohyb je navržen k připojení PEX trubky o vnějším průměru 20 mm k závitovému průměru 1/2 palce. Ideální je k použití s nástroji pro stisk, které stisknou přírubu na trubku, čímž zajistí těsné spojení bez netěsností. Konstrukce z mosazi poskytuje odolnost proti korozi a vysokou trvanlivost, což zaručuje dlouhodobé použití ve vlhkém prostředí a za cyklických tepelných podmínek.

Technické parametry

Montáž a připojení

Pro montáž TYTAN PEX střihového ohybu nejprve zkontrolujte, že PEX trubka je ostříhaná a bez ostrých hran. Vložte trubku do příruby až ke značce. Použijte kalibrovaný stiskový nástroj pro stisknutí příruby kolem trubky, přičemž sledujte doporučené nastavení nástroje výrobce. Po stisku ověřte těsnost pomocí měrky go/no-go, abyste potvrdili správné stisknutí. Poté můžete vnější závit připojit ke žlábku v systému. Běžné chyby při montáži zahrnují přestisknutí příruby, použití nesprávného nastavení nástroje nebo nedbalé vyčištění konce trubky před sestavením. Vždy zkontrolujte, že příruba je celá sedí na trubce, než ji stisknete.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní se standardními PEX-A nebo PEX-B trubkami o vnějším průměru 20 mm. Určen je k použití s nástroji pro stisk PEX systémů. Pro montáž mohou být potřeba další nástroje, jako je trubkový řezák a nástroj pro vyhlazení hran. K základní montáži nejsou potřeba žádné konkrétní příslušenství. Ujistěte se, že všechny komponenty v systému jsou kompatibilní s PEX střihovými přírubami, aby byla zajištěna integrity systému.

Technické pozadí pro projektanty

TYTAN PEX střihový ohyb pracuje na principu mechanického stisku. Když je příruba stisknuta na PEX trubku, vnitřní těsnění se lehce deformuje, čímž vznikne těsný spoj. Konstrukce z mosazi s galvanickým povlakem poskytuje dobrou odolnost proti korozi a zajišťuje rozměrovou stabilitu za cyklických tepelných podmínek. Ohyb by měl být integrován do systému navrženého pro PEX potrubí, kde je důležitá flexibilita a tepelná výkonnost. Trvanlivost příruby závisí na správné montáži, vyhýbání se přestisknutí a zajištění, že systém je bez nečistot, které by mohly ovlivnit těsnicí plochu.

Služba a provoz

Po montáži vyžaduje TYTAN PEX střihový ohyb minimální údržbu. Pravidelně kontrolovat spojení na známky netěsnosti nebo mechanického namáhání. V dokumentaci produktu nejsou uvedeny žádné plánované intervaly údržby. Pokud dojde k úniku, musí být příruba odstraněna a nahrazena, protože opakované stisknutí není doporučeno. Ujistěte se, že tlak v systému nepřesahuje návrhové limity PEX trubek a přírub. V případě podezření z poruchy izolujte postiženou část a proveďte vizuální kontrolu před zahájením opravy.

Nejčastější otázky

Může být TYTAN PEX střihový ohyb použit s PEX-B trubkou?
Ano, příruba je vhodná pro použití s PEX-B trubkou, pokud vnější průměr odpovídá požadavku 20 mm.

Je možné přestisknout přírubu, pokud byla nesprávně nainstalována?
Ne, jakmile je příruba stisknuta, nemůže být znovu použita. V takových případech je nutné nainstalovat novou přírubu.

Jaký stiskový nástroj je doporučen pro tuto přírubu?
Měl by být použit kalibrovaný stiskový nástroj vhodný pro PEX systémy. Postupujte podle pokynů výrobce nástroje, abyste zajistili správnou hloubku a sílu stisku.

Může být tento ohyb použit v systému s vysokou tepelnou expanzí?
Ano, PEX potrubí a mosazná příruba vydrží tepelnou expanzi díky své flexibilitě a odolnosti. Ujistěte se, že systém je navržen tak, aby zvládl expanzi prostřednictvím vhodného rozložení a podpory.
