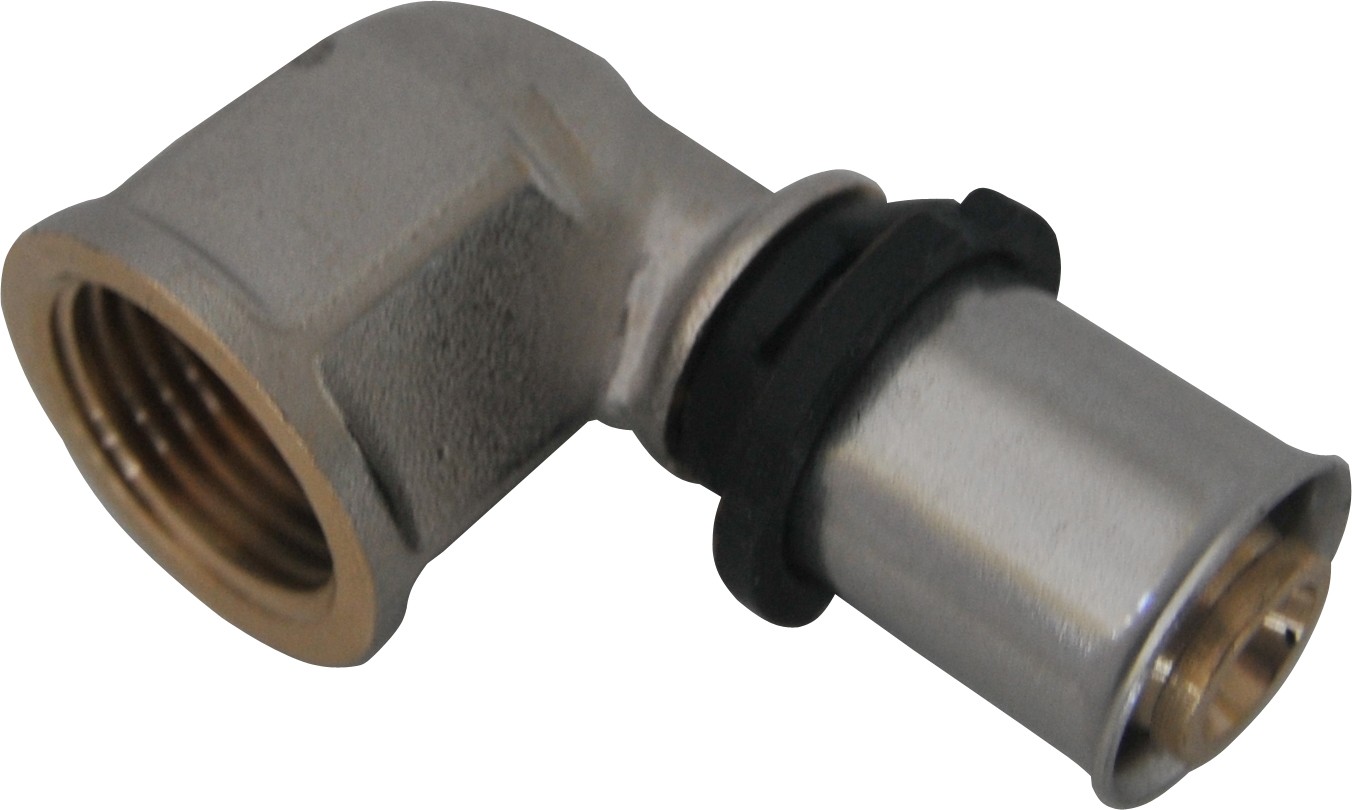

TYTAN PEX Střihací ohyb 90° s vnitřním závitem - 20x3/4"

Detailní popis produktu

Střihací ohyb TYTAN PEX 90° s vnitřním závitem je klíčovou součástí vodovodních a vytápěcích systémů na bázi PEX. Používá se k vytvoření pravého úhlu mezi potrubím PEX a šroubovacími adaptéry, jako jsou ventily, radiátory nebo jiné systémové komponenty. Tento ohyb se často instaluje v rodinných domech i komerčních budovách, včetně novostaveb i rekonstrukcí, kde se potrubí PEX používá pro distribuci teplé a studené vody nebo pro podlahové vytápění. Střihací spojení zajišťuje bezpečný a netěsný spoj vhodný jak pro nízkotlaké, tak i standardní tlakové systémy.

Instalatéři a technici pracující s systémy PEX často využívají tento ohyb k přizpůsobení flexibilního potrubí PEX s tuhými šroubovacími komponentami. Je zvláště užitečný v uzavřených prostorech, kde je potřeba 90° ohyb pro připojení k šroubovacímu zařízení. Mosazná konstrukce poskytuje odolnost a odolnost proti korozi, což zaručuje dlouhodobé použití jak ve vlhkém, tak i suchém prostředí.

Technické parametry

Instalace a připojení

Pro instalaci střihacího ohybu TYTAN PEX nejprve zajistěte, že potrubí PEX je čistě zříznuté a bez ostrých hran. Vložte potrubí do ohybu až ke značce zastavení. Nástrojem pro střihací spojení PEX vložte tlak na označené místo dle pokynů výrobce. Vnitřní závit umožňuje připojení ke standardním šroubovacím adaptérm. Je důležité ověřit, že potrubí PEX je správně zasunuto do ohybu před střihem. Běžné chyby při instalaci zahrnují použití nesprávného střihacího nástroje, nedostatečný tlak při střihu nebo špatné zarovnání ohybu s potrubím.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s potrubím PEX-A a PEX-B o vnějším průměru 20 mm. Lze jej použít s běžnými šroubovacími komponentami o velikosti 3/4 palce, jako jsou ventily, radiátory nebo rozdělovače. Pro kompletní instalaci zajistěte dostupnost potrubí PEX, střihacího nástroje a dalších šroubovacích adaptéru. Pro tuto verzi není nutné žádné konkrétní příslušenství, ale vhodný střihací nástroj je nezbytný pro správné připojení.

Technický pozadí pro projektanty

Střihací ohyb TYTAN PEX vytváří mechanické spojení mezi potrubím PEX a mosazným adaptérem. Střihací nástroj deformuje kovový prstenec kolem potrubí, čímž vznikne těsný spoj. Mosazný materiál je zvolen pro svou pevnost, odolnost proti korozi a kompatibilitu s PEX. Ohyb je navržen tak, aby udržoval integritu systému PEX, zajišťuje minimální ztrátu tlaku a dlouhodobou spolehlivost. Desetiletá záruka odráží očekávanou odolnost spoje za normálních provozních podmínek. Ohyb je vhodný pro použití jak ve systémech teplé, tak i studené vody, za předpokladu, že teplotní a tlakové limity potrubí PEX jsou v souladu s výrobcem stanovenými specifikacemi.

Servis a provoz

Po instalaci střihací ohyb TYTAN PEX nepožaduje pravidelnou údržbu. Je navržen tak, aby zůstal netěsný po celou dobu své životnosti. Během inspekcí systému zkontrolujte, zda nejsou u spoje známky netěsnosti nebo koroze. Pokud se objeví netěsnost, je nutné ohyb vyměnit, protože střihací spojení nelze znovu použít. Pro tuto součást není nutné žádné konkrétní intervaly servisu.

Nejčastější otázky

Může být střihací ohyb TYTAN PEX použit s potrubím PEX-AL-PEX?
Ano, ohyb je vhodný pro použití s potrubím PEX-AL-PEX o vnějším průměru 20 mm, za předpokladu, že vnitřní závit odpovídá připojenému komponentu.

Je pro tento ohyb potřeba konkrétní střihací nástroj?
Ano, je třeba použít střihací nástroj kompatibilní s systémem TYTAN, aby byl vytvořen bezpečný spoj. Použití nesprávného nástroje může vést k slabému nebo selhávajícímu spojení.

Může být tento ohyb použit ve systémech teplé vody?
Ano, ohyb je vhodný pro systémy teplé vody, za předpokladu, že teplotní a tlakové limity potrubí PEX jsou v souladu s výrobcem stanovenými specifikacemi.

Jaká je maximální tlaková hodnota pro tento ohyb?
Maximální tlaková hodnota není v produktových datech uvedena. Doporučuje se dodržovat tlakové limity potrubí PEX a připojených systémových komponent.
