TYTAN PEX Stlačený ohyb 90° s vnitřním závitem - 26x3/4 palce

Detailní popis produktu

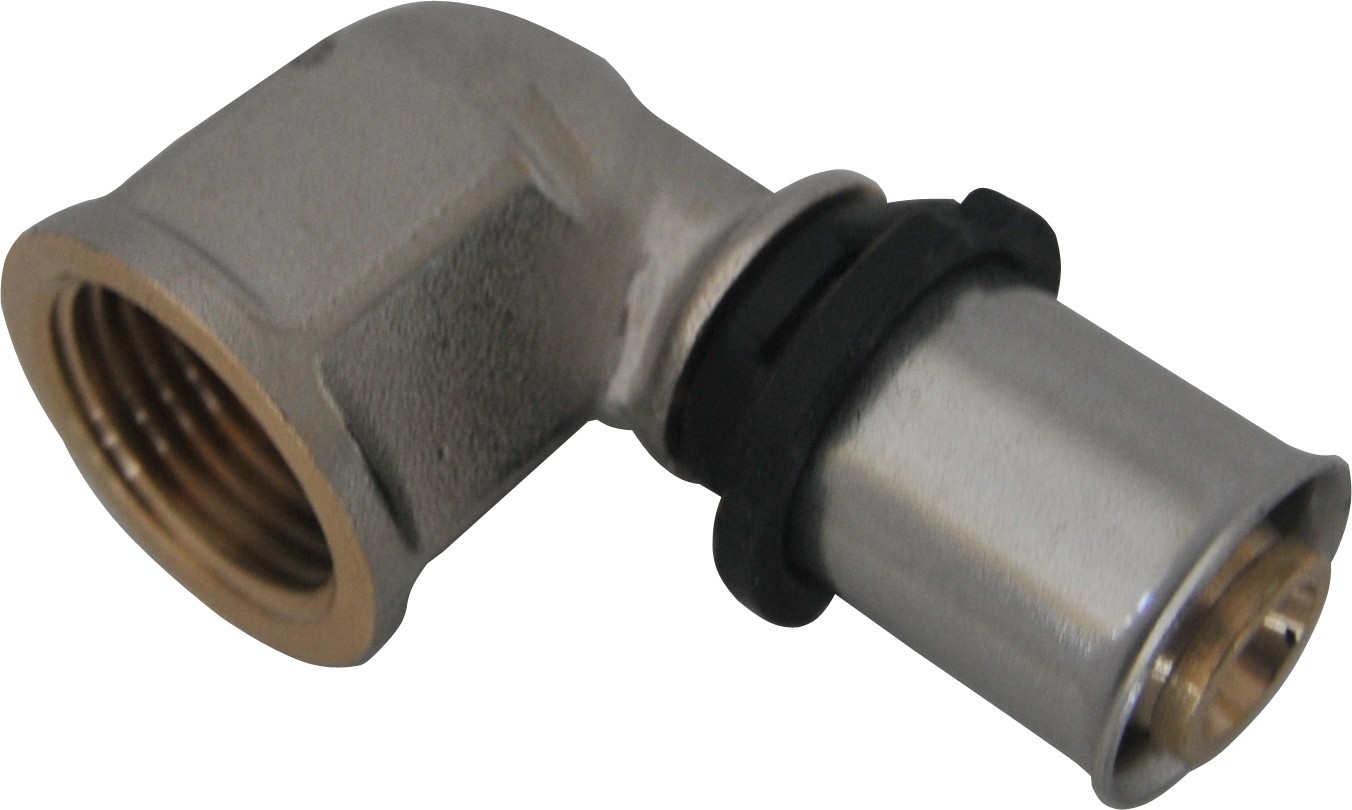

Tento 90° stlačený ohyb se běžně používá ve venkovských i komerčních systémech kanalizace a vytápění k vytváření směrových změn v potrubí PEX. Instalatéři pracující na podlahovém vytápění, na systémech teplé a studené vody nebo na radiátorech najdou tento prvek zásadní pro efektivní rozvádění potrubí v zdech, pod podlahami nebo v místnostech s technologiemi. Ohyb umožňuje bezpečná stlačená spojení a závitová připojení, což zajišťuje netěsnost a dlouhodobou stabilitu jak v novostavbách, tak v rekonstrukcích.

Konstrukce z mosazi s niklovým povlakem poskytuje odolnost proti korozi a opotřebení ve vlhkém prostředí. Ohyb je určen pro potrubí PEX o průměru 26 mm a má vnitřní závit 3/4 palce pro připojení k ventilm, měřičům nebo dalším závitovým komponentám. Je vhodný pro použití v uzavřených systémech vytápění, vodovodních liniích domácí vody a jiných aplikacích s PEX potrubím, kde je potřeba pravý úhel.

Technické parametry

Montáž a připojení

Montáž spočívá ve stlačení ohybu na připravený konec potrubí PEX o průměru 26 mm pomocí kompatibilního stlačovacího nástroje. Než bude potrubí vloženo, ujistěte se, že je příčně zříznuté a bez ostrých hran. Stlačovací nástroj by měl být správně zarovnán s přípojkou, aby byla dosažena rovnoměrná komprese. Po stlačení ověřte integritu spojení pomocí testovacího připojení nebo tlakové zkoušky. Při připojení přes vnitřní závit použijte těsnicí směs nebo pásko, aby bylo zajištěno vodotěsné spojení. Běžné chyby zahrnují nesprávné zarovnání nástroje, nedostatečný stlačovací tlak nebo přetížení závitového spojení, což může způsobit netěsnosti nebo poškození přípojky.

Kompatibilita a příslušenství

Tento ohyb je navržen pro použití s přípojkami TYTAN PEX a kompatibilním potrubím PEX. Pro kompletní montáž mohou být v závislosti na rozvrhu systému potřeba další položky, jako jsou přímé stlačovací přípojky, ventily nebo kompenzátory. Příslušenství, jako jsou stlačovací prsteny PEX nebo stlačovací nástroje, je nutné pro vytvoření bezpečných spojení. Ujistěte se, že všechny komponenty pocházejí ze stejného systému, aby byla zachována kompatibilita a integrita systému.

Technický pozadí pro projektanty

Ohyb slouží jako směrová změna v potrubí PEX, umožňuje ovládat přesměrování toku bez poškození tlaku nebo průtoku systému. Materiál mosaz s niklovým povlakem poskytuje dobrou tepelnou vodivost a odolnost proti chemické degradaci ve vodních systémech. Správná integrace vyžaduje zohlednění expanze potrubí, zejména v ohřívaných systémech, a potřeby kompenzace expanze. Doba trvání a výkon závisí na správných montážních technikách, kvalitě stlačeného spojení a na absenci mechanického namáhání v místě spojení.

Servis a provoz

Během provozu pravidelně ohyb inspektujte na případné netěsnosti, zejména po prvním nabití systému nebo po jakékoli mechanické změně. Pokud je použit vnitřní závit, zkontrolujte jeho utěsnění a případně přetěsněte. Kromě vizuálních kontrol není potřeba žádné pravidelné údržby. V případě selhání ohyb nahraďte podle standardních postupů odpojení a vybavení systému.

Nejčastější otázky

Může být tento ohyb použit s jinými značkami stlačených přípojek PEX?
Používejte pouze přípojky a nástroje specifikované pro stejný systém, aby byla zajištěna kompatibilita a integrita spojení.
Je těsnicí směs potřeba pro vnitřní závit?
K vnitřnímu závitu by měl být aplikován těsnicí materiál nebo pásko, aby bylo zajištěno vodotěsné spojení při připojení ke závitovým komponentám.
Jak ověřím, že ohyb je správně stlačen na potrubí PEX?
Po stlačení proveďte tlakovou zkoušku nebo použijte kontinuitní tester kompatibilní s daným stlačovacím systémem, aby bylo ověřeno spojení.
Jaké jsou minimální požadavky na tloušťku stěny potrubí PEX?
Viz technický list výrobce pro dimenzionální a materiálové požadavky na potrubí PEX používané s touto přípojkou.
