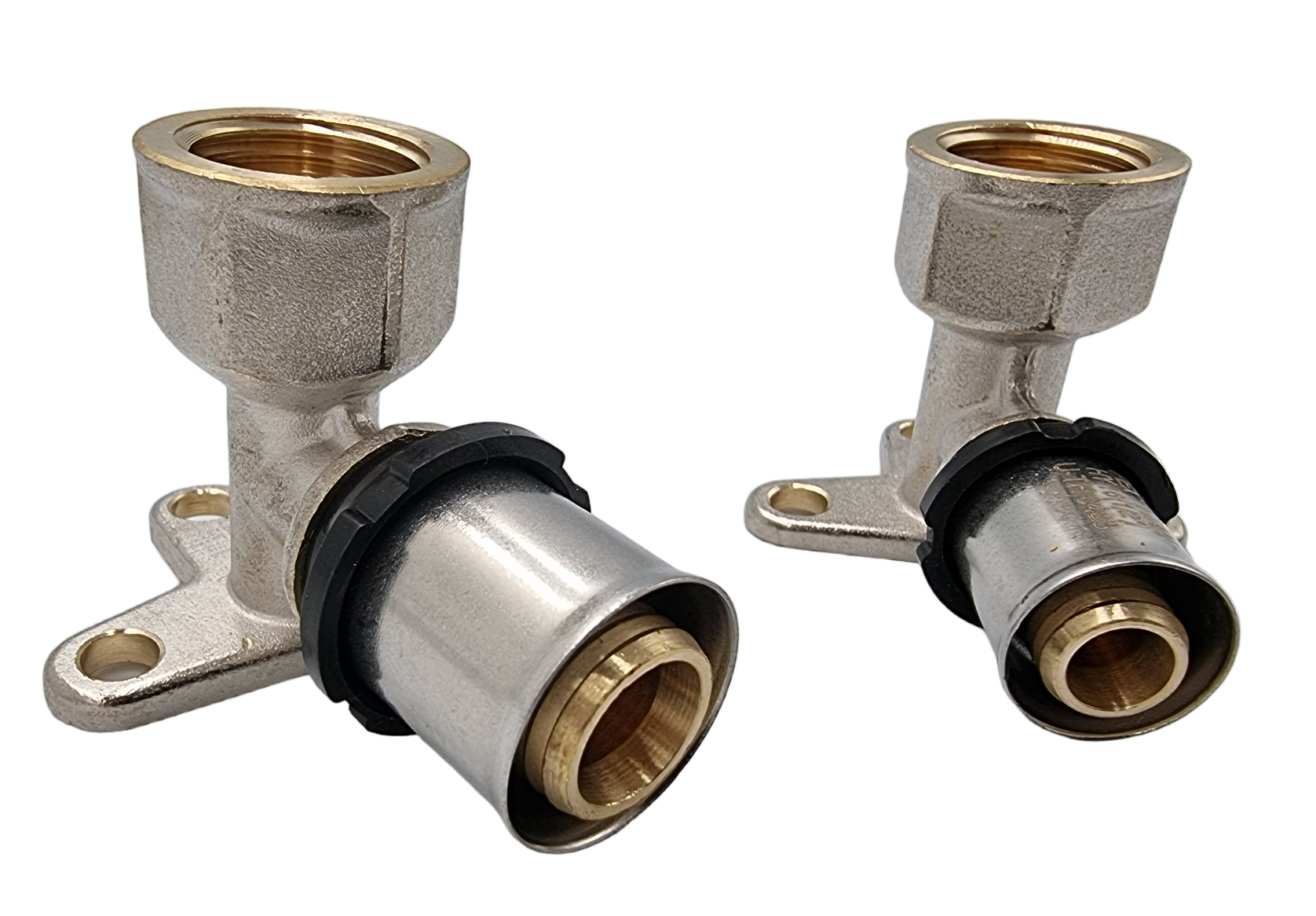

TYTAN PEX Stlačovací stěnová deska s vnitřním závitem - 20x1/2 palce

Detailní popis produktu

Stlačovací stěnová deska TYTAN PEX s vnitřním závitem je standardní komponenta v moderních kanalizačních a topných systémech. Často se používá v bytových, komerčních a průmyslových budovách k upevnění spojení potrubí PEX v zdi nebo podlaze. Instalatéři často setkávají s těmito armaturami při práci na podlahovém vytápění, dodávce teplé a studené vody a centrálním topném systému. Armatura umožňuje přesné zarovnání a mechanickou ochranu stlačovacího spojení potrubí PEX, což zajistí dlouhodobou stabilitu a beznetekovou funkčnost.

Tento typ stěnové desky je zvlášť užitečný v skryté instalaci, kde je místo omezené a přístup po montáži minimální. Podporuje vertikální i horizontální montáž v závislosti na rozvrhu systému. Vnitřní závit umožňuje přímé připojení ke závitovým částem potrubí nebo kohoutům, čímž usnadňuje integraci s ostatními komponentami systému. Její kompaktní design z ní dělá vhodnou pro použití ve stěnních dutinách z suché stavby, gypsu nebo betonu.

Technické parametry

EAN	5900308749661
Kód	PEX-TYT-Z.K20X1/2N

Stěnová deska je navržena pro použití s potrubím PEX o vnějším průměru 20 mm a připojuje se k komponentám o závitu 1/2 palce. Vnitřní závit zajišťuje kompatibilitu se standardními kanalizačními armaturami a kohoutky. Hmotnost jednotky je 0,10 kg, což naznačuje odolný, ale manévrovatelný návrh pro montážní účely.

Instalace a připojení

Instalační proces začíná vysekáním potrubí PEX na správnou délku a přípravou konců pro stlačení. Nástroj na stlačování je pak použit k vytvoření bezpečného spojení mezi potrubím a armaturou. Jakmile je stlačovací spoj dokončen, stěnová deska je umístěna přes spojení a upevněna pomocí vnitřního závitu. Je důležité zajistit, že deska je plně přimknuta k povrchu a že stlačovací spoj není zkroucen během utahování. Běžné chyby při instalaci zahrnují špatné zarovnání stlačovacího spoje a přetížení vnitřního závitu, které může poškodit materiál mosazný. Instalatéři by měli ověřit kompatibilitu stěnové desky s konkrétní kombinací stlačovacího nástroje a armatury. Po instalaci se doporučuje vizuální kontrola stlačovacího zářezu a sednutí desky, aby bylo potvrzeno správné sednutí.

Kompatibilita a příslušenství

Tato stlačovací stěnová deska je kompatibilní se standardními stlačovacími armaturami a nástroji TYTAN PEX. Pro kompletní spojení musí instalatér disponovat vhodnou stlačovací armaturou a kalibrovaným stlačovacím nástrojem. Další komponenty, jako jsou těsnicí kroužky nebo expanzní spoje, nejsou pro základní instalaci potřeba. Jako součást většího systému může být použita v kombinaci s jinými stlačovacími komponentami TYTAN pro konzistentní výkon a snadné sestavení.

Technický pozadí pro projektanty

Stlačovací stěnová deska funguje tak, že upevní stlačovací spoj potrubí PEX v pevné poloze, zabrání pohybu a potenciálním bodům namáhání v systému. Mosazný materiál nabízí dobrou odolnost proti korozi a mechanickou pevnost, což z ní dělá vhodnou pro aplikace jak s horkou, tak i studenou vodou. Vnitřní závit zajišťuje těsné mechanické připojení k jiným závitovým komponentám, čímž se snižuje riziko netěsnosti nebo selhání způsobené vibracemi. Projektanti by měli zvážit tloušťku stěny v místě instalace a potřebu termické kompenzace v delších trubkových trasech.

Servis a provoz

Pravidelný servis obvykle zahrnuje vizuální kontroly na známky koroze nebo mechanického poškození. Protože je stěnová deska instalována v pevné poloze, demontáž není obecně požadována, pokud není nutná oprava. V takovém případě je nutné stlačovací spoj přestřihnout a znovu připojit pomocí nových komponent. Nejsou stanoveny žádné plánované intervaly servisu a desetiletá záruka odráží očekávanou odolnost při běžných provozních podmínkách.

Nejčastější otázky

Může být tato stěnová deska použita s jinými značkami stlačovacích armatur PEX?
Doporučuje se použít tuto stěnovou desku výhradně s armaturami TYTAN PEX, aby byla zajištěna plná kompatibilita a správné těsnění.

Je možné namontovat stěnovou desku po vytvoření stlačovacího spoje?
Ano, stěnová deska je navržena tak, aby byla namontována až po dokončení stlačovacího spoje, za předpokladu, že je stlačovací spoj plně vytvořený a nepoškozený.

Může být stěnová deska použita v svislé nebo vodorovné poloze?
Ano, je vhodná jak pro svislou, tak i vodorovnou instalaci v závislosti na rozvrhu systému a požadavcích na přístup.

Jaké nástroje jsou potřeba pro instalaci?
Potřebujete kalibrovaný stlačovací nástroj pro PEX a standardní kanalizační nástroje pro utažení vnitřního závitu pro správnou instalaci.
