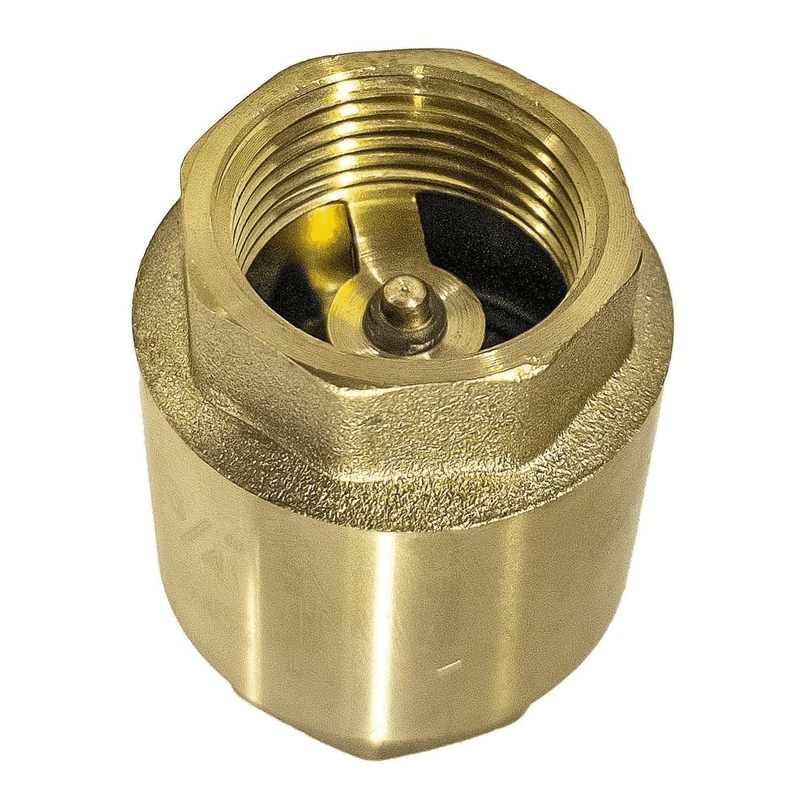

Univerzální zpětná klapka 1 palce plný rozsah

Detailní popis produktu

Tato univerzální zpětná klapka se běžně používá v otopných a instalatérských systémech pro bytových i komerčních budov k zabránění zpětného průtoku kapalin. Instalatéři ji často používají v centrálních otopných okruzích, rozdělovacích liniích teplé vody a systémech výtlaku čerpadel. Kompaktní rozměry zajišťují vhodnost pro úzce prostorově omezené místnosti nebo za stěnové panely. Konstrukce z mosazi zaručuje odolnost v prostředích, kde dochází k pravidelnému tepelnému roztažení a smrštění.

Jako nevratné zařízení umožňuje průtok v jednom směru a uzavírá proti průtoku v opačném směru. Tím chrání komponenty v dolní části systému, jako jsou čerpadla, kotle a výměníky tepla, před potenciálním poškozením způsobeným zpětným průtokem kapalin. Klapka je zvláště vhodná pro systémy s přerušovaným průtokem nebo v místech, kde změny výšky vytvářejí riziko vzniku sifonu.

Technické parametry

Montáž a připojení

Klapka je vybavena vnitřním závitem pro spojení s nominálním průměrem potrubí 1 palce. Při montáži zajistěte, že závit je plně zapojen s vhodným těsnícím prostředkem nebo páskou PTFE. Směr průtoku zkontrolujte pomocí šipky na tělese. Běžnou chybou je obrácení směru průtoku, což může vést k nedostatečnému těsnění a úniku. Před montáží zkontrolujte tlak a teplotu systému, aby byly v rámci provozních limitů klapky.

Instalatéři by měli také prohlédnout sedlo a disk na známky poškození nebo opotřebení před montáží. Kompaktní rozměr umožňuje snadný přístup k těsnícím plochám pro vizuální kontrolu. Vyhněte se přetížení spojení, aby nedošlo k poškození závitů nebo deformaci těla klapky.

Kompatibilita a příslušenství

Tato zpětná klapka je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy s vnitřním závitem 1 palce. K dokončení montáže mohou být podle rozložení systému potřeba další komponenty, jako jsou sjednocovací kroužky, potrubní přípojky nebo izolace. Pro složitější montáže lze přidat tlakové manometry nebo průtokoměry k monitorování výkonu systému.

Technický pozadí pro projektanty

Princip fungování je založen na pružině, která při obráceném průtoku tlačí disk na kuželové nebo rovinné sedlo. Materiál mosaz OT 58 poskytuje dobré odolnosti proti korozi a mechanickou pevnost, což z ní dělá vhodnou pro systémy s pitnou i nepitnou vodou. Návrh zajišťuje těsné uzavření s minimální hysterézí, což snižuje riziko vodního rázu. Klapka se integruje do uzavřených okruhů a často se umisťuje za oběhová čerpadla nebo v místech větvení k izolaci konkrétních zón.

Projektanti systémů by měli zohlednit otevírací tlak a průtokové vlastnosti klapky při výpočtu tlakových ztrát a požadavků na výšku čerpadla. Kompaktní plocha umožňuje flexibilní umístění v rozložení systému. Dlouhodobý výkon závisí na kvalitě médií a na absenci částic, které by mohly ovlivnit těsnící plochu.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby byla klapka bez nečistot a fungovala hladce. Zkontrolujte těsnící plochu na známky eroze nebo pittingu, zejména v systémech s vysokým obsahem minerálů. Pokud klapka ukazuje známky úniku nebo selhání uzavření, vyjměte a očistěte vnitřní komponenty. Při znovusestavbě buďte opatrní, aby nedošlo k poškození těsnících ploch.

Nejčastější otázky

Může se tato zpětná klapka použít v okruhu s cyklováním teplé vody?
Ano, je vhodná pro systémy s teplou vodou s maximální teplotou 100 °C a nominálním tlakem PN15.

Je vnitřní závit kompatibilní se standardními potrubními přípojkami?
Ano, vnitřní závit odpovídá standardním specifikacím závitů pro nominální průměr potrubí 1 palce.

Je konstrukce z mosazi vyžaduje zvláštní údržbu?
Ne, materiál mosaz OT 58 je odolný a nepožaduje zvláštní údržbu za běžných provozních podmínek.

Co se má udělat, pokud klapka neuzavře správně?
Zkontrolujte disk a sedlo na opotřebení nebo nečistoty. Očistěte komponenty a opatrně znovu sestavte klapku k obnovení funkce.
