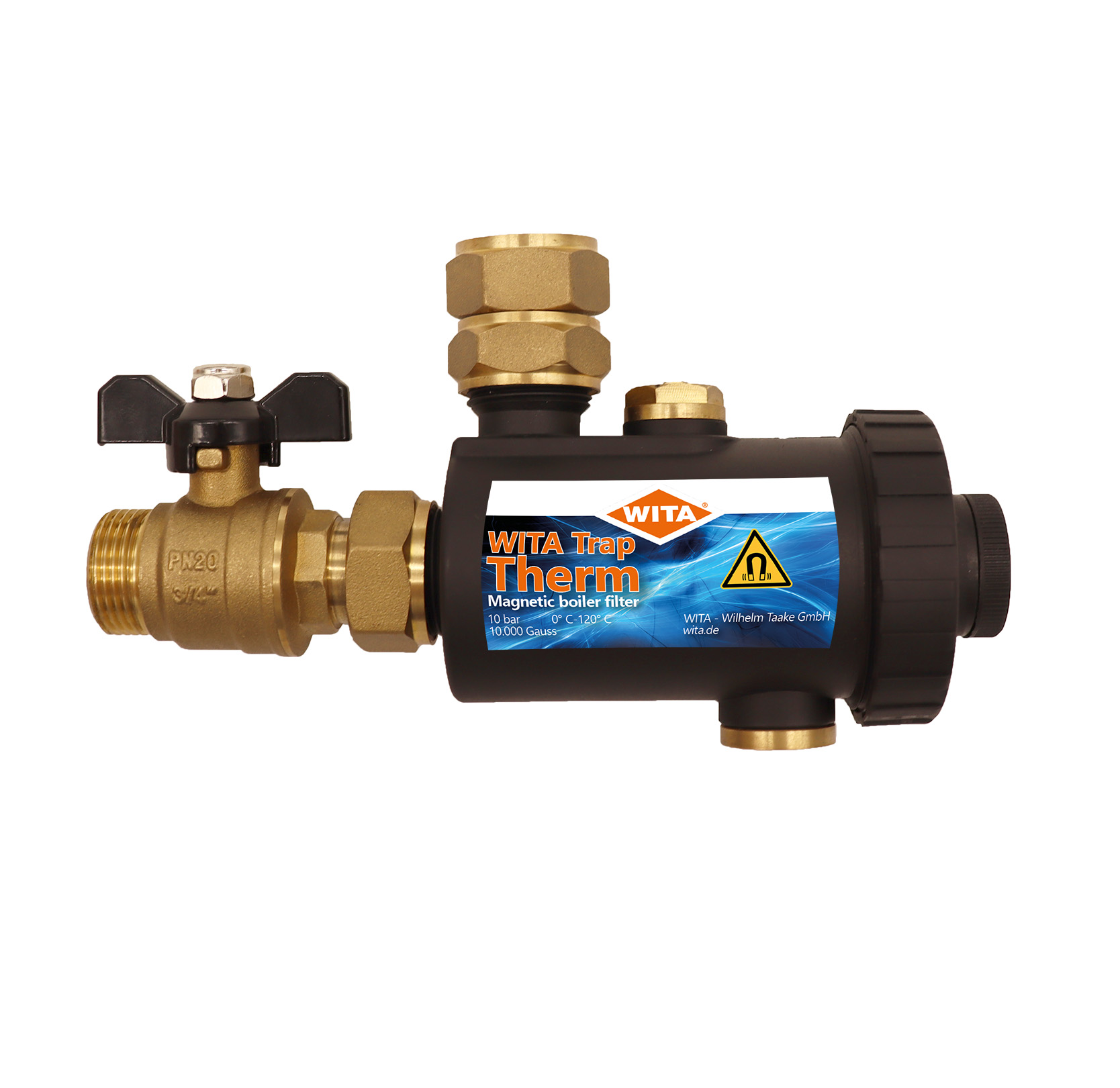

WITA Trap Therm 3/4 palce - Magnetický filtr

Detailní popis produktu

Magnetický filtr WITA Trap Therm 3/4 palce se běžně používá v domácích i komerčních otopných systémech, kde je dlouhodobá spolehlivost a hygiena systému kritická. Montéři často potkávají problémy jako tvorba bahna, koroze a snížení přenosu tepla způsobené usazeninami v oběhovém okruhu. Tento filtr se obvykle integruje do primárního otopného okruhu v blízkosti kotle nebo výměníku tepla, aby zachytil nečistoty předtím, než způsobí poškození. Jeho kompaktní design umožňuje montáž v uzavřených strojovnách nebo podlahových systémech.

S důrazem na pasivní filtrační systém a nízkou údržbu je Trap Therm vhodný jak pro nové stavby, tak pro rekonstruované systémy. Je zvlášť užitečný v systémech s staršími potrubími nebo v těch, které používají smíšená média, kde se v průběhu času hromadí železné a neželezné částice. Přístroj podporuje pracovní teplotní rozsah až do 120 °C a je kompatibilní se standardními otopnými médiy jako je voda nebo glykolové směsi.

Technické parametry

Montáž a připojení

Montáž začíná výběrem místa, které umožňuje snadný přístup během údržby. Přístroj se obvykle montuje v hlavním otopném okruhu, ideálně po kotli a před čerpadlem nebo rozdělovačem otopných těles. Tělo je závitové pro připojení potrubí o průměru 3/4 palce, což je nutné ověřit vzhledem ke konfiguraci stávajícího systému. Doporučuje se zajištění rovné trasy potrubí před i za filtrem, aby byl zajištěn stabilní průtok a zabráněno vzniku turbulence.

• Před montáží filtru zajistěte, že systém je vyrovnán.
• Použijte vhodné těsnící materiály, jako je PTFE páskování nebo těsnicí pasta, pro všechna závitová spojení.
• Kontrolujte správnou orientaci – některé filtry mají indikátory směru průtoku.
• Vyhněte se montáži v blízkosti ostrých zatáček nebo kolena, aby nedocházelo k nerovnoměrnému rozdělení průtoku.

Kompatibilita a příslušenství

Filtr WITA Trap Therm 3/4 palce je kompatibilní se standardními komponentami otopných systémů, jako jsou oběhová čerpadla, roztažné nádoby a výměníky tepla. Pro základní provoz není potřeba žádné další příslušenství, i když uzávěrný kohout může být pro snazší údržbu užitečný. Filtr je navržen tak, aby se bez problémů integroval do systémů s nehrdzívající ocelovým nebo měděným potrubím. K montáži není potřeba žádné speciální nástroje, i když kleště nebo šroubovák mohou být potřeba pro utažení závitových spojení.

Technický pozadí pro projektanty

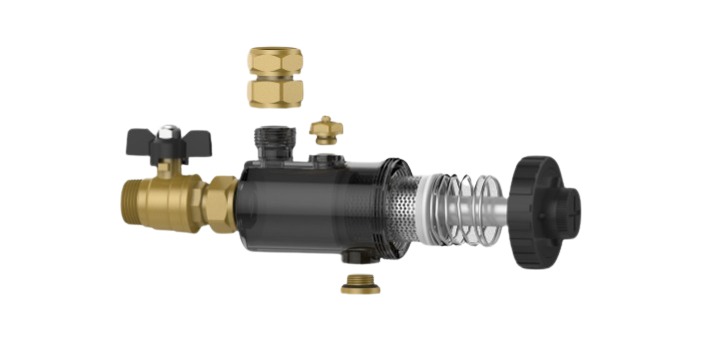

Trap Therm funguje kombinací mechanické a magnetické filtrace. Dvojvrstvá nehrdzívající ocelová síť zachytává větší částice, zatímco vestavěný neodymový magnet přitahuje feromagnetické nečistoty, jako jsou železné nebo ocelové fragmenty. Tato dvojité akce zajišťuje, že z tekutiny jsou odstraněny jak kovové, tak nekovové nečistoty. Tělo filtru je vyrobeno z odolných materiálů, aby odolávalo tepelnému cyklování a chemickému vlivu glykolových látek. Pro optimální výkon by měl být filtr umístěn v části okruhu, kde je průtoková rychlost stabilní a turbulence minimalizována.

Doba životnosti filtru je ovlivněna koncentrací nečistot v systému a frekvencí údržby. V systémech s vysokou úrovní znečištění může být nutná častější údržba. Účinnost filtru je také ovlivněna kvalitou síťe a silou magnetického pole, která zůstává konstantní díky použití neodymového magnetu.

Údržba a provoz

Údržba zahrnuje pravidelné kontrolování a čištění těla filtru. Oddělovací komora je přístupná po odstranění horního krytu, což umožňuje vizuální kontrolu a manuální odstranění nahromaděných nečistot. V dokumentu není uvedeno konkrétní období údržby; doporučuje se však kontrolovat filtr během pravidelných revizí systému nebo pokud dojde ke snížení výkonu. Vizualizace síťe na přítomnost zácp a dotyková kontrola síly magnetického pole mohou pomoci rozhodnout, zda je potřeba čištění.

Nejčastější otázky

Může být filtr WITA Trap Therm 3/4 palce připojen k otopné soustavě s glykolem?
Ano, filtr je navržen tak, aby fungoval s vodou nebo glykolem, což z něj dělá vhodný filtr pro systémy s antifrizními směsmi.

Lze filtr nainstalovat vodorovně nebo svisle?
Obojí orientace je přijatelná, ale doporučuje se dodržovat směrové označení výrobce, pokud je k dispozici.

Jak často je třeba filtr čistit?
Čistota závisí na stavu systému, ale doporučuje se kontrolovat a čistit filtr během pravidelných údržebních cyklů.

Může být tento filtr použit ve sekundárním otopném okruhu?
Ano, filtr lze nainstalovat do jakéhokoli uzavřeného otopného systému, kde je potřeba filtrace částic, včetně sekundárních okruhů.
