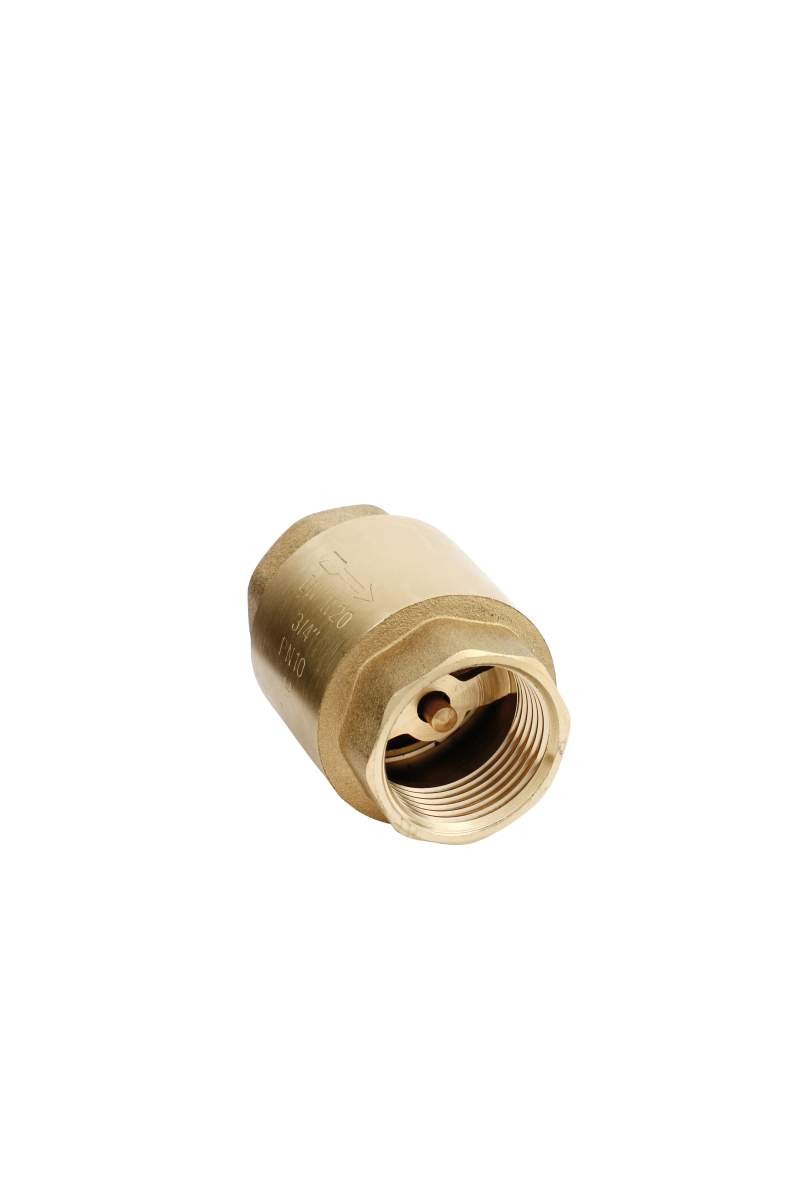

Zpětná klapka s mosazným hřídelcem 1 palce

Detailní popis produktu

Tato zpětná klapka se běžně používá v centrálních topných a vodovodních systémech k zabránění zpětnému průtoku vody v hlavním potrubí. Je zvláště vhodná pro montáž před akumulačními vodními ohřívači nebo u hlavního vstupu do domu nebo malé komerční budovy. Klapka zajišťuje, že voda proudí pouze jedním směrem, udržuje integrity systému a zabrání poškození způsobenému nechtěným prouděním. Mosazný hřídel poskytuje stabilitu a přesnost v provozu, zajišťuje, že vnitřní disk zůstává střední a reaguje na změny průtoku.

Typické aplikace zahrnují systémy teplé vody, kde je klapka instalována k ochraně hlavního potrubí před zpětným průtokem způsobeným tlakovými kolísáními nebo selháním čerpadel. Je vhodná také pro použití v zavlažovacích systémech a průmyslových vodních okruzích, kde je jednosměrný průtok kritický. Kompaktní rozměry a závit G1 umožňují kompatibilitu se standardními potrubními konfiguracemi, což umožňuje snadnou integraci do stávajících systémů bez nutnosti rozsáhlých úprav.

Technické parametry

Závit	G1 (1 palce)
Nominální tlak	10 bar (1,0 MPa)
Maximální provozní teplota	100 °C

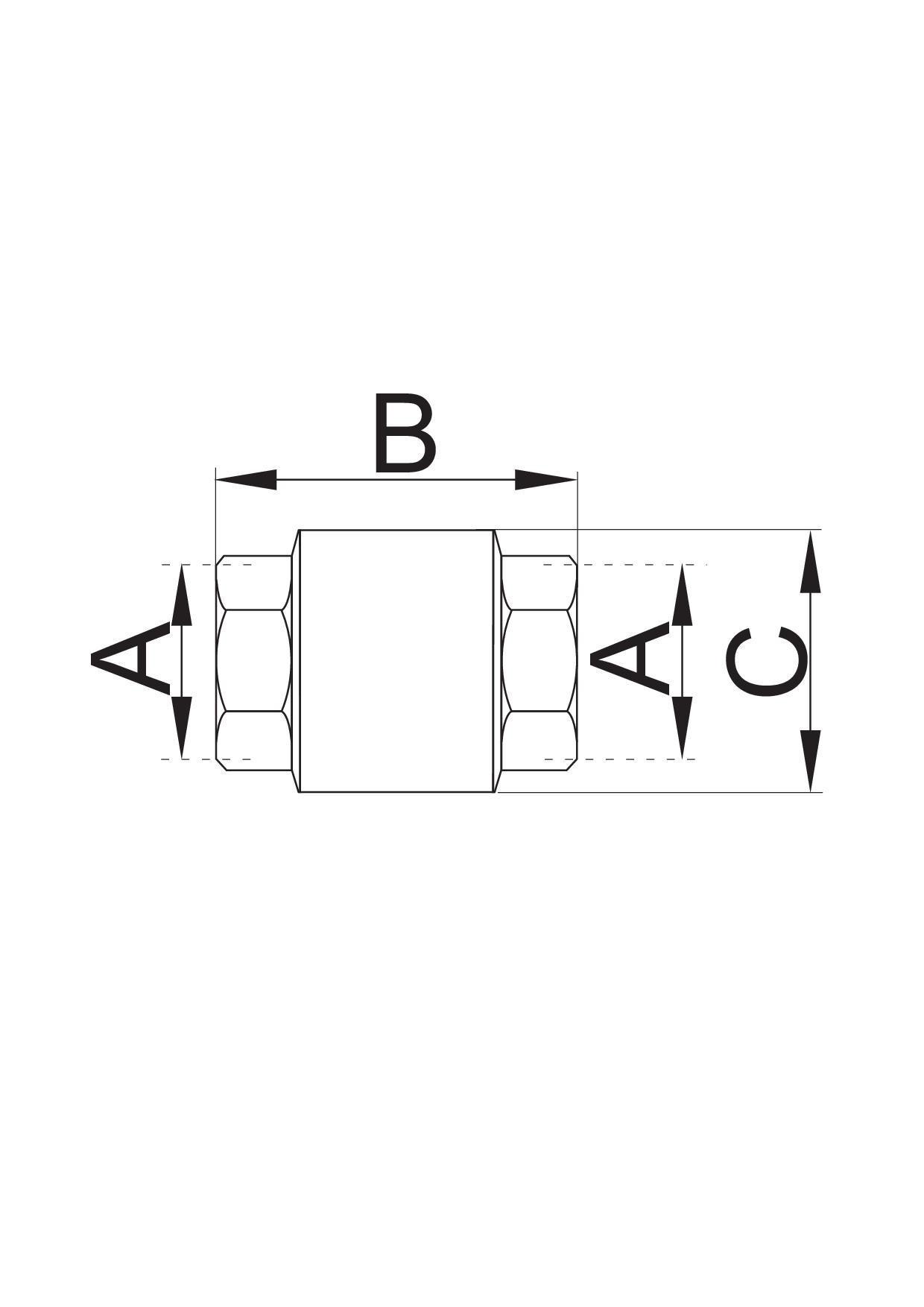

Rozměr B (délka)	59 mm
Rozměr C (výška)	43 mm
Netová hmotnost	0,262 kg
EAN	5900308736289
Materiál	Mosaz
Záruka	2 roky
Osvědčení	Deklarace shody
Kód	ZZ-M25
Značka	Hydroland

Nominální tlak 10 bar (1,0 MPa) zajišťuje, že klapka může zvládnout běžné provozní tlaky v domácích a lehce komerčních vodních systémech. Maximální provozní teplota 100 °C znamená, že je vhodná pro aplikace s teplou vodou, jako jsou centrální topné systémy a systémy teplé vody. Závit G1 je standardní metrický závit používaný ve vodovodních a topných systémech po celé Evropě, což zajišťuje kompatibilitu s běžnými potrubními příslušenstvím a komponenty. Kompaktní rozměry (délka 59 mm, výška 43 mm) umožňují montáž do úzkých prostor, zatímco netová hmotnost 0,262 kg naznačuje lehkou, ale odolnou konstrukci.

Montáž a připojení

Montáž této zpětné klapky vyžaduje závit G1 na sousedním potrubí. Klapku je třeba umístit do potrubí tak, aby směr průtoku odpovídal šipce na tělese. Je důležité zajistit, že klapka je nainstalována ve správné poloze, aby byla zajištěna správná funkce. Běžnou chybou je obrácení směru průtoku, což může vést k nesprávnému těsnění a potenciálnímu úniku. Před utažením spojení naneste na závity vhodný těsnicí prostředek nebo PTFE pásku, aby se zabránilo únikům a zajistilo pevné spojení. Po montáži zkontrolujte případné známky úniku prohlédnutím spojení a sledováním systému za normálních provozních podmínek.

Při připojení klapky zajistěte, že okolní potrubí je čisté a bez nečistot, aby nedošlo k poškození vnitřních komponent. Vyhněte se přetížení spojek, protože to může vést ke zničení závitů nebo deformaci těla klapky. Klapku nainstalujte do místa, které umožňuje snadný přístup pro kontrolu a údržbu. Pokud je klapka součástí většího systému, je důležité ověřit, že celkový systémový tlak a teplota jsou v rámci provozních limitů klapky, aby nedošlo k předčasnému selhání.

Kompatibilita a příslušenství

Tato zpětná klapka je kompatibilní se standardními závitovými příslušenstvím a potrubními komponenty používanými ve vodovodních a topných systémech. Je vhodná pro použití s měděnými, ocelovými a plastovými potrubími se závitem G1. K montáži není potřeba žádné další příslušenství, protože klapka je navržena pro přímé připojení k potrubí. Doporučuje se však použít vhodný těsnicí prostředek nebo PTFE pásku, aby bylo zajištěno těsné spojení. Klapka nepožaduje žádné speciální nástroje pro montáž, což z ní dělá praktickou volbu pro montáž na místě.

Technický popis pro projektanty

Princip fungování této zpětné klapky je založen na disku, který je udržován mosazným hřídelcem. Když voda proudí ve správném směru, disk se plynule otevře, což umožní průtok. Při zpětném průtoku je disk přitlačen k sedlu tlakovým rozdílem, čímž vznikne těsné uzavření, které zabrání zpětnému průtoku. Mosazný hřídel zajišťuje, že disk zůstává střední, což snižuje opotřebení a zvyšuje životnost klapky. Výběr materiálu mosaz poskytuje dobré odolnosti korozi a mechanickou pevnost, což z ní dělá vhodnou volbu pro vodní systémy s různými teplotami a tlaky.

Klapka je navržena tak, aby se bez problémů integrovala do stávajících vodovodních a topných systémů. Je zvláště vhodná pro aplikace, kde je prevence zpětného průtoku kritická, jako jsou systémy s akumulačními ohřívači nebo systémy s více okruhy připojenými k jednomu zásobnímu potrubí. Maximální provozní teplota 100 °C umožňuje její použití v systémech s teplou vodou, zatímco nominální tlak 10 bar zajišťuje kompatibilitu se standardními domácími a komerčními vodními tlaky. Kompaktní rozměry a lehká konstrukce z ní dělají ideální volbu pro instalace, kde je místo omezené.

Údržba a provoz

Doporučuje se pravidelná kontrola klapky, aby byla zajištěna její spolehlivá funkce. Zkontrolujte známky opotřebení, koroze nebo úniků na spojeních. Pokud je klapka nainstalována do systému, který často prochází tlakovými kolísáními, je vhodné sledovat její výkon v průběhu času. Klapka nepožaduje plánovanou údržbu, ale měla by být kontrolována během pravidelných systémových kontrolov. Pokud klapka přestane fungovat správně, může být nutné ji vyměnit. Nejsou poskytována konkrétní intervaly údržby, ale klapka je pokryta dvouletou zárukou od výrobce.

Během provozu zajistěte, aby systémový tlak a teplota zůstávaly v rámci specifikací klapky. Vyhněte se nadměrnému mechanickému namáhání nebo vibracím, které mohou ovlivnit její výkon. Pokud je klapka odstraněna pro kontrolu nebo výměnu, manipulujte s ní opatrně, aby nedošlo k poškození vnitřních komponent. Při opětovné montáži zajistěte správnou orientaci a pevné těsnění spojení, aby nedošlo k únikům.

Nejčastější otázky

Může být tato zpětná klapka použita v systémech s teplou vodou?
Ano, klapka je určena pro maximální provozní teplotu 100 °C, což z ní dělá vhodnou volbu pro systémy s teplou vodou, jako jsou centrální topné systémy a systémy s teplou vodou pro domácnost.

Je klapka kompatibilní s plastovým potrubím?
Ano, závit G1 umožňuje připojení k plastovým potrubím se stejným závitovým rozměrem. Ujistěte se, že potrubí a příslušenství jsou kompatibilní s provozními podmínkami systému.

Může být klapka nainstalována ve svislé poloze?
Ano, klapku lze nainstalovat buď vodorovně nebo svisle, pokud je směr průtoku správný a spojení jsou správně těsnění.

Jaký je maximální tlak, který klapka může zvládnout?
Klapka je určena pro nominální tlak 10 bar (1,0 MPa), což je vhodné pro většinu domácích a lehce komerčních vodních systémů.
