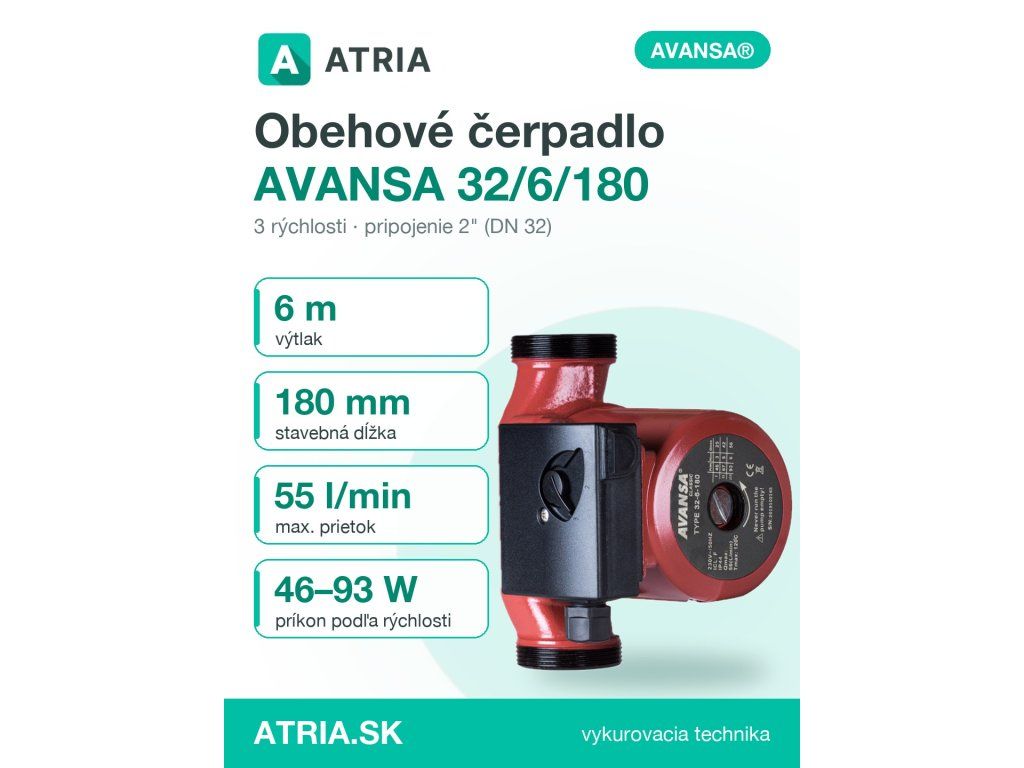

Avansa 32/6/180

Produktdetailbeschreibung

Zirkulationspumpen wie die Avansa 32/6/180 werden häufig in Wohn- und kleineren gewerblichen Gebäuden installiert, um die Wasserkreislaufung in Heizungs-, Sanitär- und Lüftungssystemen sicherzustellen. Diese Pumpen sind unerlässlich, um eine konstante Durchflussmenge in geschlossenen Systemen wie Fußbodenheizung, Heizkörpern und Warmwasserzirkulationsschleifen zu gewährleisten. Die Pumpe ist für Umgebungen konzipiert, in denen Temperaturschwankungen auftreten können, einschließlich Räumen mit saisonalen Umweltveränderungen und Innenräumen, die kalten Leitungen ausgesetzt sind.

Die Avansa 32/6/180 eignet sich für Anwendungen mit wasserbasierten Medien, einschließlich Trinkwasserversorgung, Heizkreisen und Kaltwassersystemen. Sie unterstützt sowohl Niederdruck- als auch Mitteldruckbetrieb und ist für die Integration in Systeme mit regulierter Durchflussmenge vorgesehen. Installateure sollten sicherstellen, dass die Pumpe mit den bestehenden Rohrdurchmessern kompatibel ist und dass alle elektrischen Anforderungen den lokalen Vorschriften entsprechen. Die kompakten Abmessungen und das geringe Gewicht der Pumpe machen sie für enge Maschinenräume oder Wandmontagen geeignet.

Technische Parameter

Verpackungsabmessungen (mm)	140/210/140
Maximale Betriebsdruck	10 bar
Sauganschluss DN (mm)	32
Druckanschluss DN (mm)	32
Schutzklasse	IP44
Pumpengehäusematerial	Guss / Kunststoff
Maximale Fördermenge (l/min)	55
Spannung (V)	230
Elektromotor Leistungsaufnahme	93/67/46 W
Anschlussabmessungen	2 Zoll
Abmessungen L x B x H (cm)	19,5 x 14,5 x 13,5
Betriebsflüssigkeitstemperaturbereich	-10 bis +110 °C
Isolationsklasse	FH
Gewicht (kg)	3,0
Leistung (m)	6
Abstand zwischen Saug- und Druckanschluss	180 mm
EAN	5949040800438
Code	AVANSA 32/6/180
Marke	AVANSA

Die Pumpe bietet eine maximale Leistung von 6 m und eine Spitzenfördermenge von 55 l/min, was entscheidende Faktoren bei der Bewertung der Eignung für bestimmte Rohrleitungsanordnungen sind. Die Schutzklasse IP44 gewährleistet Schutz vor Staub und Spritzwasser, wodurch sie für nicht unterwasserte Innenanwendungen geeignet ist. Der dreistufige Asynchronmotor ermöglicht variable Leistungsstufen, wodurch eine Anpassung an sich ändernde Lastbedingungen ohne externe Steuergeräte möglich ist. Der Abstand zwischen Saug- und Druckanschluss beträgt 180 mm, was die räumliche Planung bei der Installation beeinflusst.

Installation und Anschluss

Um die Avansa 32/6/180 zu installieren, prüfen Sie zunächst, ob die elektrische Versorgung den Anforderungen von 230 V entspricht und dass der Stromkreis ausreichend versichert ist. Die Pumpe hat nominale Durchmesser von 32 mm für Saug- und Druckanschluss, was 2 Zoll Gewindeanschlüssen entspricht. Stellen Sie sicher, dass die Rohrleitung ordnungsgemäß ausgerichtet und gestützt ist, um Vibrationen und Belastungen an der Pumpe zu vermeiden. Installieren Sie einen Absperrventil nachstromseitig, um Rückfluss zu verhindern, und berücksichtigen Sie Absperrventile auf beiden Seiten für Wartungszugang. Stellen Sie sicher, dass die Montierfläche eben und stabil ist, und befestigen Sie die Pumpe an den bereitgestellten Befestigungspunkten. Vor dem Einschalten der Einheit überprüfen Sie, dass die Drehrichtung mit der Systemanordnung übereinstimmt. Häufige Fehler umfassen falsche Ausrichtung der Pumpe, unzureichende Rohrleitungsfestigkeit und das Nicht-Absperren der Pumpe für Wartungsarbeiten. Testen Sie die Pumpe immer im Trockenlauf, um Fehlanpassungen oder Blockaden vor Einführung des Betriebsmediums zu erkennen.

Kompatibilität und Zubehör

Die Avansa 32/6/180 ist kompatibel mit Standard-Heim- und leichten industriellen Wassersystemen, die Guss- oder Kunststoffrohre verwenden. Sie benötigt 230 V Einphasenstrom und arbeitet gut mit thermostatischen Steuereinheiten oder Zeitsteuern für automatisierten Betrieb. Für eine vollständige Systemfunktionalität sollten Druckentlastungsventile, Ausdehnungsgefäße und Durchflussmesser hinzugefügt werden. Obwohl keine spezifischen Alternativmodelle gelistet sind, können ähnliche Avansa- oder andere Hersteller-Zirkulationspumpen je nach Systemanforderungen und Durchflussbedarf als Ersatz dienen.

Technische Hintergrundinformationen für Planer

Diese Pumpe arbeitet über einen Zentrifugalmechanismus, der von einem dreistufigen Asynchronmotor angetrieben wird, wodurch sich die Durchflussmenge schrittweise an die Systemanforderungen anpassen lässt. Die Guss- und Aluminiumkomponenten bieten eine gute thermische Stabilität und Korrosionsbeständigkeit bei typischen Wasserbedingungen. Die IP44-Gehäuseverkleidung verhindert den Eintritt schädlicher Partikel und Feuchtigkeit, wodurch eine sichere Betriebsweise in normalen Innenräumen gewährleistet wird. Die Integration in ein System erfordert eine sorgfältige Abstimmung der Pumpenleistungs- und Leistungsmerkmale mit dem Gesamtdynamischen Druck (TDH) des Kreislaufs. Die Leistung der Pumpe wird durch die Viskosität des Mediums, den Luftgehalt und die Rohrreibung beeinflusst, was bei der Systemplanung berücksichtigt werden sollte.

Wartung und Betrieb

Regelmäßige Wartung umfasst die Überprüfung auf ungewöhnliche Geräusche, die Prüfung der Integrität der elektrischen Verbindungen und die Bestätigung, dass die Dichtflächen intakt bleiben. Da keine spezifischen Wartungsintervalle angegeben sind, sollte die Wartung anhand der beobachteten Leistung oder als Teil eines geplanten präventiven Wartungsplans durchgeführt werden. Stellen Sie sicher, dass die Pumpe vor Inspektionen oder Reparaturen mit Absperrventilen vom System getrennt ist. Während des Betriebs sollten Anzeichen von Kavitation, Überhitzung oder reduziertem Durchfluss überwacht werden, da diese auf Verstopfungen oder falsche Systemkonfigurationen hinweisen können.

Häufig gestellte Fragen

Kann die Avansa 32/6/180 in vertikaler Ausrichtung installiert werden?
Ja, die Pumpe unterstützt eine vertikale Installation, sofern die Saugseite vollständig untergetaucht ist und die Druckleitung ordnungsgemäß gestützt ist.

Ist die Pumpe für aggressive chemische Lösungen geeignet?
Nein, die Pumpe ist nur für wasserbasierte Medien vorgesehen. Aggressive Chemikalien könnten die internen Komponenten beschädigen und die Garantie ungültig machen.

Wie funktioniert die drei-stufige Funktion?
Die drei-stufige Einstellung wird über einen Schalter am Terminalblock gesteuert, wodurch sich die Geschwindigkeitsstufen manuell auswählen lassen, ohne zusätzliche Steuergeräte zu benötigen.

Welcher empfohlene Abstand um die Pumpe für die Belüftung besteht?
Obwohl kein spezifischer Abstand angegeben ist, stellen Sie sicher, dass ausreichend Platz um die Pumpe vorhanden ist, um die Luftzirkulation und den Zugang zu den elektrischen Verbindungen und dem Steuerpanel zu gewährleisten.
