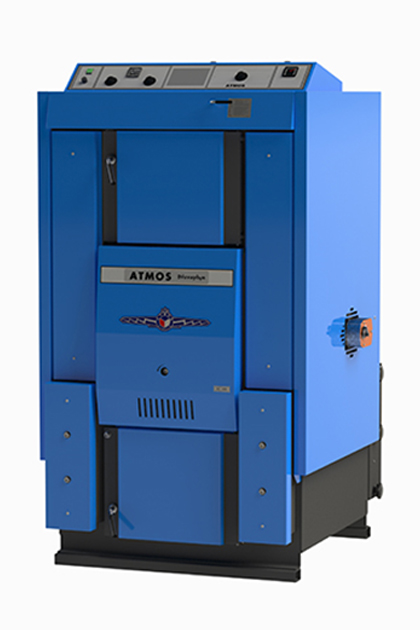

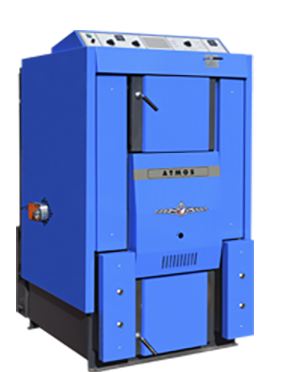

ATMOS DC 105 S
Kód: DC105SDetailní popis produktu
Kotel na dřevo ATMOS DC 105 S je navržen pro montáž do středních až velkých bytových komplexů, komerčních budov a průmyslových zahrad, kde je vyžadován vysoký tepelný výkon. Tato verze je zvláště vhodná pro systémy, kde jsou požadovány dlouhé spalovací cykly, například v venkovských objektech nebo v mimo sítě aplikacích. Kotel pracuje na principu generátorové gasifikace, což zajišťuje úplné spalování dřevního paliva při zachování vysoké tepelné účinnosti. Konstrukce umožňuje integraci do centrálních otopných soustav s návratovou teplotou nad 65 °C, což zaručuje kompatibilitu s podlahovým vytápěním, radiátory a tepelnými výměníky.
Montážní firmy často setkávají s touto variantou v projektech, kde jsou prioritou udržitelnost a flexibilita paliva. Kompaktní rozměry a nízké nároky na údržbu z něj dělají ideální volbu pro instalace, kde je místo omezené nebo kde je pravidelné servisování obtížné. Systém vyžaduje komínu se specifikovaným tahem 25 Pa a je vhodný pro použití s suchým dřevem s obsahem vlhkosti 12–20 %, což zajišťuje stabilní a čisté spalování po dlouhou dobu.
Technické parametry
| Objem vody | 265 L |
|---|---|
| Hmotnost kotle | 901 kg |
| Maximální délka polena | 530 mm |
| Minimální návratová teplota | 65 °C |
| Kapacita palivní náplně | 300 dm³ |
| Předepsané palivo | suché dřevo s výhřevností 15 – 18 MJ/kg, průměr 80 – 150 mm a obsahem vlhkosti 12 – 20 % |
| Požadovaný komínový tah | 25 Pa |
| Třída energetické účinnosti | A+ |
| Třída spalování | 5 |
| Výkon | 105 kW |
| Kód | DC105S |
| Značka | Atmos |
Montáž a připojení
Montáž začíná ověřením podmínek místa, včetně komínového tahu a směru výfukových plynů. Kotel musí být umístěn na pevné, rovné základně schopné podporovat jeho hmotnost 901 kg. Palivní náplň musí být přístupná pro načínání polen do délky 530 mm. Výfukový kanál se připojuje vertikálním kanálem na zadní straně kotle, který musí být zarovnán s komínem, aby byl zajištěn správný průtok vzduchu. Montážní firmy musí potvrdit, že komín poskytuje požadovaný tah 25 Pa, aby byla zajištěna stabilní spalování.
Běžné chyby při montáži zahrnují nesprávné zarovnání výfuku, což může vést k návratu plynů a neúplnému spalování. Chlazení kotle musí být připojeno k centrální otopné soustavě vhodnými potrubními průměry a izolací, aby byl minimalizován tepelný ztrát. Návratová teplota pod 65 °C by měla být vyhýbána, aby byla zabráněna kondenzaci a korozi v systému.
Kompatibilita a příslušenství
Kotel ATMOS DC 105 S je kompatibilní se standardními centrálními otopnými soustavami využívajícími vodu jako tepelné médium. Kotel vyžaduje komínový systém, který splňuje místní předpisy a poskytuje požadovaný tah 25 Pa. Další komponenty, jako je palivní skladovací místo a přístupová platforma, by měly být zohledněny při plánování, aby byla zajištěna bezpečná a efektivní provoz.
Technický pozadí pro projektanty
Kotel pracuje na principu generátorové gasifikace, kde primární spalování vytváří plyny, které jsou následně spalovány ve sekundární komoře. Tento dvoustupňový proces maximalizuje výběr energie z paliva a snižuje emise. Spalovací komora je vyrobena z tlustostěnných ocelových desek (3–8 mm), aby odolala vysokým teplotám a opakovanému tepelnému cyklování. Palivní náplň je vybavena gasifikační tryskou a dlouhým výfukovým kanálem, který směruje horké plyny do sekundární spalovací oblasti.
Keramická izolace v spalovací komoře zajišťuje rovnoměrné rozdělení tepla a chrání kovovou konstrukci před tepelným stresem. Vertikální výfukový kanál umožňuje ovládaný průtok výfukových plynů, a výfuková klapka na horní části usnadňuje připojení k komíně. Chlazení zabraňuje přehřátí tím, že voda proudí tělem kotle, což zajišťuje bezpečný provoz i při prodloužených spalovacích cyklech. Design integruje chlazení a výfukový ventilátor, aby byly spravovány vnitřní teploty a efektivně odstraňovány spalovací produkty.
Údržba a provoz
Pravidelná údržba zahrnuje kontrolování komínového tahu, čištění výfukového kanálu a inspekci spalovací komory na opotřebení. Palivní náplň a systém odstraňování popela by měly být pravidelně vyčištěny, aby byl zajištěn průtok vzduchu a účinnost spalování. Výfukový ventilátor a chlazení vyžadují inspekci, aby byly bez překážek v provozu. Kotel automaticky vypne, když je palivo vyčerpáno, což zabraňuje přehřátí a poškození vnitřních komponent.
Klíčové kontroly během údržby zahrnují potvrzení, že návratová teplota zůstává nad 65 °C, a ověření, že palivní náplň je volná od překážek. Keramická izolace by měla být kontrolována na trhliny nebo erozi, které by mohly ovlivnit účinnost spalování. Odstraňování popela by mělo být prováděno týdně, aby byla zajištěna optimální výkonnost a sníženo riziko zablokování výfukového systému.
Nejčastější otázky
Může být kotel ATMOS DC 105 S použit s komínem, který poskytuje méně než 25 Pa tahu?
Ne, kotel vyžaduje minimální komínový tah 25 Pa, aby bylo zajištěno stabilní spalování a zabráněno návratu plynů.
Jak často by měla být palivní náplň vyprázdněna během provozu?
Palivní náplň by měla být doplněna podle potřeby, v závislosti na rychlosti spotřeby paliva a velikosti použitých polen.
Vyžaduje chlazení další údržbu mimo pravidelné kontroly?
Ne, chlazení je navrženo pro samořízení, ale během pravidelných servisních návštěv by mělo být kontrolováno na překážky a netěsnosti.
Doplňkové parametry
| Kategorie: | Atmos DREVOPLYN |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1035 kg |
| Výkon kotle: | nad 40 kW |
| Palivo: | dřevo |
| Hmotnost kotle: | 901 kg |
| Max. délka dřeva: | 530 mm |
| Minimální teplota vratné vody: | 65 °C |
| Objem vody: | 265 L |
| Obsah násypky: | 300 dm³ |
| Předepsané palivo: | suché dřevo o výhřevnosti 15 – 18 MJ/kg, průměr 80 – 150 mm a vlhkost 12 -20 % |
| Předepsaný tah komína: | 25 Pa |
| Třída energetické účinnosti: | A+ |
| Třída spalování: | 5 |
| Výkon: | 105 kW |
