Izolační deska pro systém UHP51 (STIROTERMAL DUO 11)

Detailní popis produktu

Tato izolační deska je speciálně navržena pro využití v systémech podlahového vytápění v průmyslových, komerčních i bytových prostorách. Díky své vysoké nosnosti a konstrukční stabilitě je vhodná pro intenzivní zatížení. Deska poskytuje stabilní základ pro uložení topných trubek a zároveň minimalizuje tepelné ztráty do podkladu. Nejčastěji se instaluje pod betonové stěny nebo podlahové vrstvy v garážích, dílnách, výrobních prostorech a rozsáhlých obchodních prostorech.

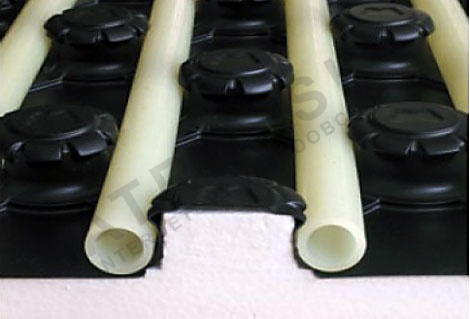

Výrobek obsahuje tuhou PS fólii, která chrání před mechanickým namáháním, a strukturovaný povrch, který zajistí pevné umístění topných trubek. Oktagonální výstupky pomáhají při udržování správného rozmístění trubek během instalace a zároveň podporují rovnoměrné rozdělení tepla. Deska je kompatibilní se standardními systémy podlahového vytápění s flexibilními trubkami v uvedeném rozsahu průměrů.

Technické parametry

Instalace a připojení

Začněte přípravou rovného, čistého a suchého podkladu bez nečistot. Položte desky do šachovnicového vzoru, aby jejich zástrčné hrany byly správně zarovnány a sousední kusy byly v kontaktu. Zástrčný systém zabrání bočnímu posunu a proniknutí betonu pod izolaci. Poté umístěte topné trubky do oktagonálních zásuvek a zkontrolujte, že jsou pevně upevněny a neklesají. Upevněte trubky kličkami nebo závěsy pravidelně, aby byla zajištěna rovnoměrná rozteč a zabrání se pohybu během zabetonování.

Zkontrolujte, zda rozměry desky (1400 × 800 mm) odpovídají plánu rozložení, a zda jsou všechny spoje plně překryté. Pokud je nutné, vyhýbejte se řezání desky, protože může poškodit integritu zástrčného systému. Po instalaci zkontrolujte povrch na případné mezery nebo špatné zarovnání, které by mohly ovlivnit tepelný výkon nebo konstrukční stabilitu.

Kompatibilita a příslušenství

Tato deska je navržena pro použití s flexibilními topnými trubkami s vnějším průměrem od 14 do 18 mm. Často se používá spolu s kovově armovanými betonovými stěnami a je kompatibilní se standardními rozdělovači pro podlahové vytápění. Další komponenty, jako jsou kličky na trubky, dilatační spoje a pojistné ventily, by měly být vybrány podle návrhu systému a místních předpisů.

Technický popis pro projektanty

Deska kombinuje expandovaný polystyren (EPS 150) s posilnou PS fólií, aby poskytovala jak tepelnou izolaci, tak mechanickou odolnost. Jádro z EPS snižuje tepelné ztráty z podkladu a zároveň udržuje rozměrovou stabilitu při zatížení. PS fólie zvyšuje odolnost proti fyzickému poškození a proniknutí vlhkosti, čímž prodlužuje životnost systému. Oktaedrické hřebenové struktury vytvářejí bezpečný kanál pro trubky a zlepšují účinnost přenosu tepla tím, že zajišťují plný kontakt mezi trubkou a okolním materiálem. Celková tloušťka a hustota desky přispívají k její schopnosti podporovat těžká zatížení bez deformace.

Služba a provoz

Během provozu zajistěte, aby systém byl udržován při teplotách pod 80 °C, aby nedošlo ke degradaci izolačního materiálu. Pravidelně zkontrolujte desku na známky mechanického opotřebení nebo deformace, které by mohly ovlivnit polohu trubek nebo tepelný výkon. Pokud je deska vystavena nadměrné vlhkosti, zkontrolujte, zda PS fólie zůstává nepoškozená a bez trhlin nebo prasklin. Pro desku samotnou nejsou plánované servisní intervaly, ale celkové kontroly systému by měly sledovat pokyny výrobce pro topná potrubí a řídicí jednotky.

Nejčastější otázky

Může být tato deska použita s systémy pro zářivé vytápění v průmyslových prostorách?
Ano, je vhodná pro průmyslové a komerční oblasti díky své vysoké nosnosti a tepelné odolnosti. Deska podporuje průměry potrubí od 14 do 18 mm a je kompatibilní s instalacemi na bázi betonových stěn.

Je PS fólie dostatečná k ochraně před mechanickým poškozením během instalace?
0,6 mm tlustá PS fólie poskytuje ochranu před lehkými nárazy a opotřebením. Doporučuje se však vyhýbat se ostrým nástrojům u okrajů desky, aby se zachovala její integrita.

Může být deska na místě přestřižena, aby se vešla do nepravidelných prostor?
Řezání desky je možné, ale je třeba dávat pozor, aby nebyl poškozen zástrčný mechanismus. Přestřižené kusy je třeba přesně zpracovat, aby byly správně zarovnány s sousedními deskami.

Jaká je významnost oktaedrických výstupků na povrchu desky?
Tyto výstupky udržují topné trubky pevně v místě, zabrání jejich bočnímu pohybu a zajistí konzistentní rozteč. Zároveň usnadňují rovnoměrné rozdělení tepla optimalizací kontaktu mezi trubkou a okolním materiálem.
