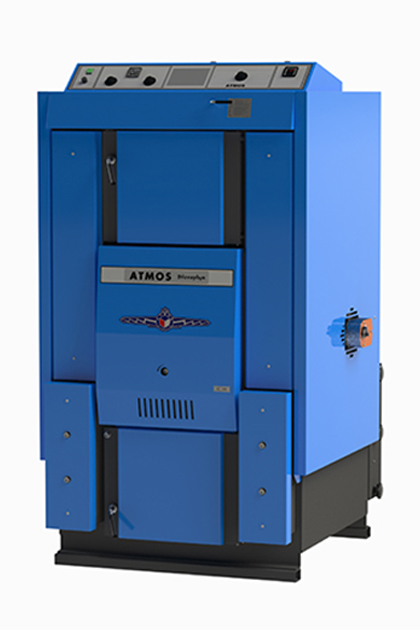

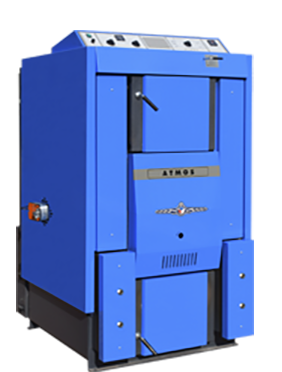

ATMOS DC 150 S
Kód: DC150SDetailní popis produktu
Kotel ATMOS DC 150 S je vysokovýkonný dřevěný kotel navržený pro montáž do velkých otopných soustav v obytných, obchodních nebo průmyslových budovách. Často se používá v budovách vyžadujících nepřetržité a stabilní tepelné výkony, jako jsou dílny, stáje nebo samostatné domy s velkými plochami. Kotel je vhodný pro soustavy, které vyžadují integraci s otopnými tělesy, podlahovým vytápěním nebo akumulačními nádržemi. Soustava je navržena k použití s komínem a musí být instalována v dobře větrané místnosti pro kotle. Kotel je provozován vyškolenými montážními firmami a vyžaduje pravidelnou údržbu, aby byla zajištěna optimální výkonnost a dodržování předpisů o emisích.
Jeho konstrukce umožňuje spalování velkých polen, což ho činí ideálním pro uživatele s přístupem k velkým množstvím dřeva. Kotel je vybaven chlazením a výfukovým ventilem, aby byly spravovány vnitřní teploty a zajištěna bezpečná funkce. Soustava je určena pouze pro použití s pevným palivem a palivo musí vyhovovat stanoveným požadavkům na obsah vlhkosti a výhřevnost. Kotel je vhodný pro instalaci do soustav s teplotou návratu nad 65 °C.
Technické parametry
| Objem vody | 306 L |
|---|---|
| Hmotnost kotle | 1030 kg |
| Maximální délka polena | 730 mm |
| Minimální teplota návratu | 65 °C |
| Kapacita palivové komory | 400 dm³ |
| Předepsané palivo | Suché dřevo s výhřevností 15–18 MJ/kg, průměr 80–150 mm a obsah vlhkosti 12–20 % |
| Předepsaný komínový tah | 25 Pa |
| Třída energetické účinnosti | A+ |
| Třída spalování | 5 |
| Účinnost | 90,3 % |
| Výkon | 150 kW |
| Kód | DC150S |
| Značka | Atmos |
Instalace a připojení
Instalace kotle ATMOS DC 150 S vyžaduje vyhrazenou, dobře větranou místnost s dostatečným prostorem pro údržbu a skladování paliva. Kotel musí být připojen k komínu s minimálním tahem 25 Pa. Výfukové potrubí je umístěno na horní části kotle a musí být zarovnáno s komínem. Kotel je připojen k otopné soustavě pomocí standardních potrubních připojení, přičemž přesné rozměry jsou určeny hydraulickým návrhem soustavy. Chlazení musí být správně integrováno, aby se zabránilo přehřátí, zejména během dlouhých spalovacích cyklů. Je důležité zajistit, aby teplota návratu nepoklesla pod 65 °C, aby byla udržována účinnost a zabráněno kondenzaci.
Běžné chyby při instalaci zahrnují nesprávné rozměry komína, nedostatečný tah nebo nesprávné zarovnání výfukového potrubí. Tyto chyby mohou vést k nízké účinnosti spalování, nadměrnému kouření nebo dokonce poškození kotle. Kotel musí být vyrovnán a pevně upevněn, aby se zabránilo vibracím a zajistilo rovnoměrné rozdělení tepla. Palivová komora musí být přístupná pro pravidelnou údržbu a výměnu polen. Výfukový ventil a chlazení musí být otestovány při uvedení do provozu, aby byla potvrzena správná funkce.
Kompatibilita a příslušenství
Kotel ATMOS DC 150 S je kompatibilní se standardními otopnými soustavami, které pracují s teplotou návratu nad 65 °C. Je vhodný pro použití s otopnými tělesy, podlahovým vytápěním a akumulačními nádržemi. Kotel je navržen pouze pro použití s pevným palivem a nesmí být připojen k plynovým nebo olejovým soustavám. K základnímu provozu nejsou potřeba žádná další příslušenství, ale komín s vhodným tahem a místo pro skladování paliva jsou základní. Kotel nepotřebuje žádný výměník tepla nebo další čerpadlo pro standardní instalace. Soustava je samostatná a nepotřebuje externí řídicí jednotky pro základní provoz.
Technický pozadí pro projektanty
Kotel ATMOS DC 150 S pracuje na principu generátorové gasifikace, při které je dřevo spalováno v omezeném prostředí, aby byly vytvořeny hořlavé plyny, které jsou následně spalovány ve sekundární komoře. Kotel je vyroben z kvalitních ocelových desek o tloušťkách od 3 do 8 mm, což zajišťuje odolnost a odolnost vůči teplu. Palivová komora je vybavena gasifikační tryskou a dlouhým otvorem pro průchod spalin. Spalovací komora je vyložena keramickými odolnými cihlami, aby bylo zajištěno rovnoměrné rozdělení tepla a efektivní spalování všech hořlavých materiálů.
Výfukový ventil hraje klíčovou roli v odvodu spalin a udržování bezkouřového prostředí v místnosti pro kotle. Chlazení brání přehřátí těla kotle a chrání před poškozením během dlouhých spalovacích cyklů. Soustava je navržena k provozu s minimální teplotou návratu 65 °C, aby se zabránilo kondenzaci a zajistilo efektivní přenos tepla. Kotel je vybaven kouřovým termostatem, který automaticky vypne systém, když je palivo plně spáleno. Konstrukce umožňuje použití velkých polen, čímž se snižuje frekvence dopalování a zvyšuje celková účinnost systému.
Údržba a provoz
Pravidelná údržba je zásadní pro dlouhodobou výkonnost kotle ATMOS DC 150 S. Palivová komora a spalovací komora by měly být pravidelně kontrolovány na uhlíkové usazeniny a čištěny při potřebě. Výfukový ventil a chlazení by měly být kontrolovány na případné zácpy nebo netěsnosti. Komín a výfuková trubka musí být pravidelně kontrolovány na uhlíkové usazeniny a čištěny, aby byl udržován správný tah. Kotel by měl být provozován suchým dřevem s předepsanými rozměry a obsahem vlhkosti, aby byla zajištěna efektivní spalování a snížena emise.
Uhlíková komora by měla být pravidelně vyklizována, obvykle jednou týdně, v závislosti na spalovací intenzitě. Výfukový ventil a chlazení by měly být pravidelně testovány, aby byla zajištěna správná funkce. Kotel je vybaven automatickým vypínacím systémem, který se aktivuje, když je palivo plně spáleno, což zabrání přehřátí a poškození. Soustava nepotřebuje plánované termíny pro servis, ale pravidelné kontroly jsou doporučovány, aby byl zajištěn bezpečný a efektivní provoz.
Nejčastější otázky
Může být kotel ATMOS DC 150 S připojen k akumulační nádrži?
Ano, kotel může být připojen k akumulační nádrži, aby bylo možné ukládat teplo a zlepšit účinnost systému. Nádrž by měla být rozměrována podle tepelné potřeby systému a výkonu kotle.
Jaká je maximální délka dřeva, které lze použít v palivové komoře?
Maximální délka dřeva je 730 mm. Palivová komora je navržena tak, aby mohla obsahovat velká polena, čímž se snižuje potřeba častého dopalování.
Je výfukový ventil nutný pro provoz?
Ano, výfukový ventil je zásadní pro odvod spalin a udržování bezkouřového prostředí. Ventil musí být v provozu, aby kotel fungoval správně.
Může být kotel použit s dřevem s vysokým obsahem vlhkosti?
Ne, kotel je navržen pro použití s suchým dřevem s obsahem vlhkosti 12–20 %. Použití mokrého dřeva může snížit účinnost a zvýšit emise.
Doplňkové parametry
| Kategorie: | Atmos DREVOPLYN |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1184.5 kg |
| Výkon kotle: | nad 40 kW |
| Palivo: | dřevo |
| Hmotnost kotle: | 1030 kg |
| Max. délka dřeva: | 730 mm |
| Minimální teplota vratné vody: | 65 °C |
| Objem vody: | 306 L |
| Obsah násypky: | 400 dm³ |
| Předepsané palivo: | suché dřevo o výhřevnosti 15 – 18 MJ/kg, průměr 80 – 150 mm a vlhkost 12 -20 % |
| Předepsaný tah komína: | 25 Pa |
| Třída energetické účinnosti: | A+ |
| Třída spalování: | 5 |
| Účinnost: | 90,3% |
| Výkon: | 150 kW |
