ATMOS DC 25 GS REG
Kód: DC25GS REGDetailní popis produktu
Kotel Atmos DC25GS REG je vysokoúčinný dřevní kotel navržený pro instalace vyžadující trvalý tepelný výkon z tuhých paliv. Často se používá v bytových topných soustavách, malých komerčních budovách a zemědělských zařízeních, kde je dřevo hlavním zdrojem energie. Kotel je zvláště vhodný pro aplikace, kde jsou požadovány velké palivové zatížení, aby bylo sníženo četnost dopalování. Ovládací systém ACD04 umožňuje integraci s více topnými okruhy, což z něj dělá ideální volbu pro složité systémy s požadavky na vytápění, ohřev teplé užitkové vody a solární podporu.
Instalace obvykle zahrnuje připojení k komínu s požadovaným tahem a integraci do hydronického systému, který udržuje minimální teplotu návratové vody 65 °C. Návrh kotle minimalizuje požadavky na údržbu a zajišťuje soulad s moderními emisními normami díky pokročilé spalovací technologii.
Technické parametry
| Objem vody | 80 L |
|---|---|
| Hmotnost kotle | 431 kg |
| Maximální délka dřeva | 530 mm |
| Minimální teplota návratové vody | 65 °C |

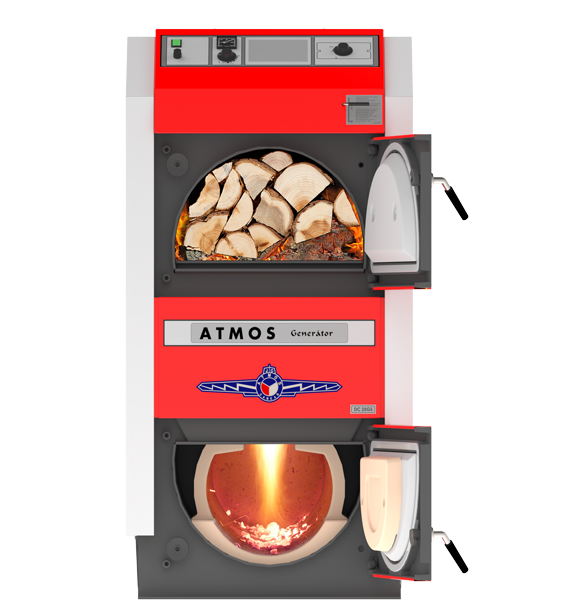

| Kapacita palivové komory | 120 dm³ |
| Předepsané palivo | Suché dřevo s výhřevností 15 – 18 MJ/kg, průměr 80 – 150 mm a vlhkostí 12 – 20 % |
| Předepsaný komínový tah | 23 Pa |
| Třída energetické účinnosti | A+ |
| Třída spalování | 5 |
| Účinnost | 90,3% |
| Výkon | 25 kW |
| Kód | DC25GS REG |
| Značka | Atmos |
Výkon 25 kW a účinnost 90,3 % zajišťují, že tento kotel je vhodný pro střední až velké topné systémy. Kapacita palivové komory 120 dm³ umožňuje prodloužené spalovací doby, čímž se snižuje potřeba častého dopalování. Minimální teplota návratové vody 65 °C je důležitá pro kompatibilitu a účinnost systému. Požadavek na komínový tah 23 Pa musí být ověřen při instalaci, aby byla zajištěna správná funkce.
Instalace a připojení
Instalace by měla sledovat pokyny výrobce pro komínový tah a specifikace paliva. Kotel musí být připojen k komínu s minimálním tahem 23 Pa, aby byla zajištěna správná odvod spalin. Palivová komora je navržena pro dřevěná polena o délce až 530 mm, proto systém pro dopravu paliva musí být schopen zvládnout tento rozměr. Objem vody v kotli 80 L ovlivňuje tepelnou setrvačnost a reakční dobu systému.
Připojte kotel k topné soustavě pomocí standardních potrubních průměrů vhodných pro průtok systému. Ujistěte se, že teplota návratové vody nepoklesne pod 65 °C, protože to by mohlo ovlivnit účinnost spalování. Ovládací panel ACD04 vyžaduje elektrické připojení pro provoz výfukového ventilátoru a jiných automatizovaných funkcí. Zkontrolujte, zda je připojení k komínu správně utěsněno, aby se zabránilo tepelným ztrátám a zajistilo bezpečný provoz.
Kompatibilita a příslušenství

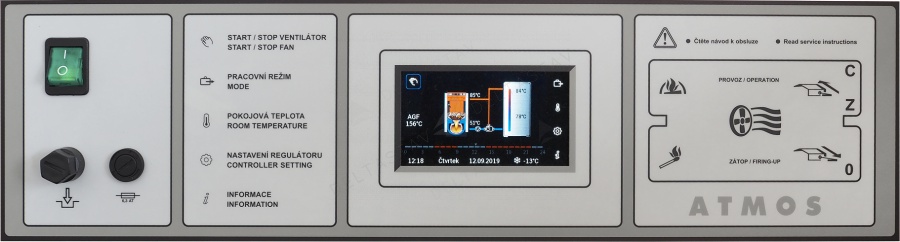

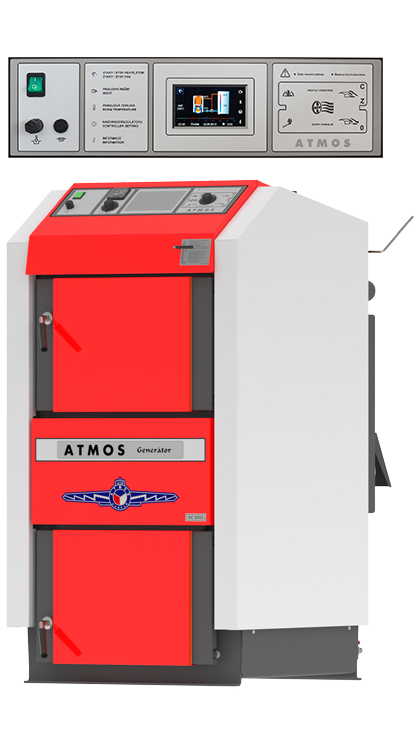

Ovládací systém ACD04 je kompatibilní s až třemi topnými okruhy, systémy pro ohřev teplé užitkové vody a solární integrací. Pro instalace vyžadující jednodušší ovládání je k dispozici standardní model DC25GS bez ovládání ACD04 jako alternativa. Další komponenty, jako jsou expanzní nádoby, pojistné ventily a oběhová čerpadla, mohou být potřeba v závislosti na konfiguraci systému.
Technický pozadí pro projektanty

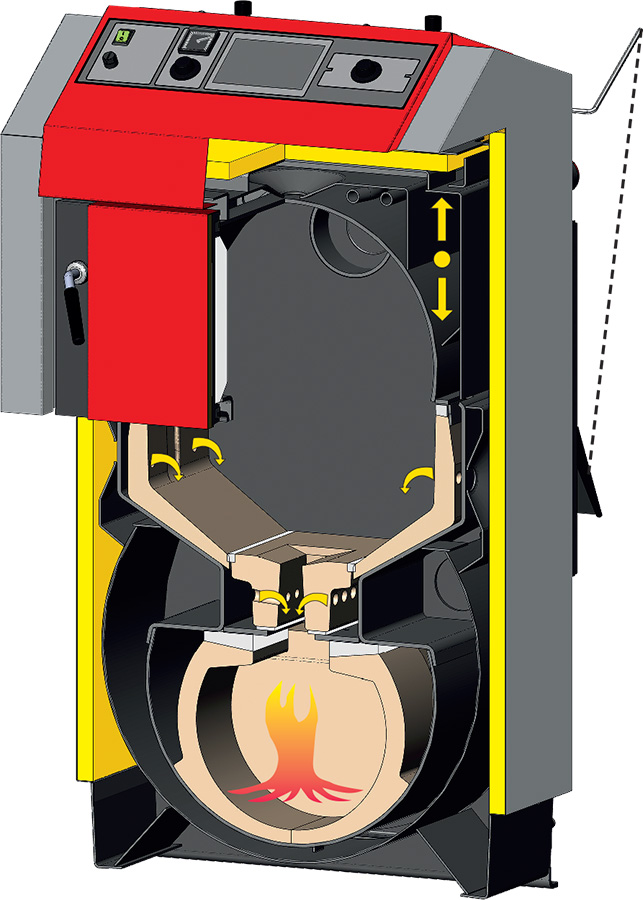

Kotel pracuje na principu generátorové plynutí, kde se do spalovny zavádí primární a sekundární vzduch, aby byla maximalizována účinnost spalování. Spalovna je vyložena keramickými odolnými cihlami, které udržují teplo a podporují úplné spalování. Výfukový ventilátor (S) zajišťuje konzistentní odvod spalin, čímž se snižují emise a zvyšuje účinnost. Keramická spalovací komora umožňuje vysokou tepelnou setrvačnost a minimalizuje tepelné ztráty.
Konstrukce kotle používá ocelové desky o tloušťce 3–8 mm pro konstrukční pevnost. Palivová komora má tloušťku 6 mm a je vyložena odolnými materiály, aby odolala vysokým teplotám. Komínový kanál je vybaven klapkou pro regulaci teploty. Účinnost systému je ovlivněna kvalitou paliva, dodávkou vzduchu a teplotou spalin. Ovládací systém ACD04 poskytuje přesnou regulaci těchto parametrů, aby byla udržována optimální výkonnost.
Údržba a provoz
Pravidelná údržba zahrnuje kontrolování komínového tahu a zajištění, že výfukový ventilátor funguje správně. Palivová komora by měla být kontrolována na hromadění popela a keramické výplně by měly být kontrolovány na poškození. Minimální teplota návratové vody musí být udržována, aby se zabránilo kondenzaci a korozi. Kotel má automatické vypnutí při vyčerpání paliva, což chrání systém před přehřátím.
Odstraňování popela je zjednodušeno díky velké keramické spalovací komoře, která umožňuje čištění jednou týdně v běžném provozu. Návrh kotle minimalizuje potřebu časté údržby, což z něj dělá vhodnou volbu pro instalace, kde pravidelná údržba není možná. Vždy se obracejte na manuál pro údržbu výrobce pro podrobné pokyny a bezpečnostní pokyny.
Nejčastější otázky
Může ovládání ACD04 řídit více topných okruhů?
Ano, ovládání ACD04 může řídit až tři topné okruhy, systémy pro ohřev teplé užitkové vody a solární integraci, což z něj dělá vhodnou volbu pro složité systémy.
Jaké specifikace paliva jsou požadovány pro optimální výkon?
Kotel je navržen pro suché dřevo s výhřevností 15–18 MJ/kg, průměrem 80–150 mm a vlhkostí 12–20 % pro efektivní spalování.
Je kotel vhodný pro použití s solárním tepelným systémem?
Ano, ovládání ACD04 podporuje integraci s solárními tepelnými systémy, což umožňuje kombinovaný provoz s solárními kolektory.
Kolikrát denně by měla být čistěna popelová komora?
V běžném provozu s suchým dřevem může být popelová komora čistěna jednou týdně. Velká keramická spalovací komora zjednodušuje proces čištění.
Doplňkové parametry
| Kategorie: | S ekvitermní regulací ACD04 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 495.65 kg |
| Výkon kotle: | 21 – 28 kW |
| Palivo: | dřevo |
| Hmotnost kotle: | 431 kg |
| Max. délka dřeva: | 530 mm |
| Minimální teplota vratné vody: | 65 °C |
| Objem vody: | 80 L |
| Obsah násypky: | 120 dm³ |
| Předepsané palivo: | suché dřevo o výhřevnosti 15 – 18 MJ/kg, průměr 80 – 150 mm a vlhkost 12 -20 % |
| Předepsaný tah komína: | 23 Pa |
| Třída energetické účinnosti: | A+ |
| Třída spalování: | 5 |
| Účinnost: | 90,3% |
| Výkon: | 25 kW |
