ATMOS DC 32 SP

Detailní popis produktu

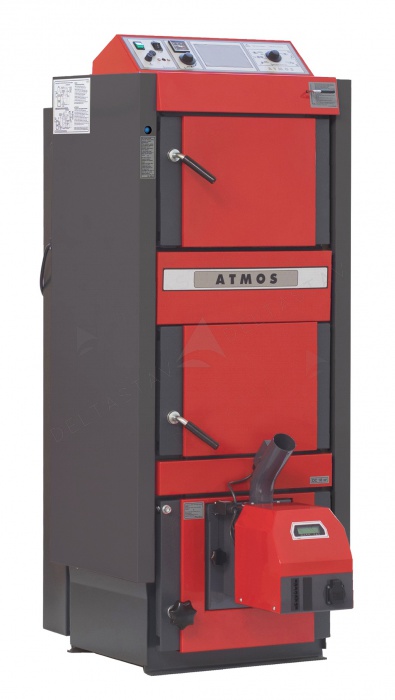

Kotel Atmos DC32SP je trojkomorový hybridní kotel určený pro použití v bytových a komerčních otopných soustavách, kde je potřeba kombinace dřevního a peletového paliva. Je vhodný pro instalace, kde jeden kotel musí zvládat jak ruční spalování dřeva, tak plně automatické spalování pelet. Kotel integruje do jednoho zařízení dvě samostatné spalovací systémy, čímž se snižuje potřeba více kotlů a komínu. Často se používá v otopných soustavách se zásobníky, podlahovým vytápěním nebo centrálními otopnými okruhy. Modulární návrh umožňuje flexibilní integraci do stávajících nebo nových systémů s důrazem na vysokou účinnost a nízké emise.

Montážní firmy a technici pracující s tímto kotlem by měli zvážit rozvržení systému, požadavky na komín a skladování paliva. Kotel je navržen pro použití s jedním komínem a zahrnuje výstup spalin. Je důležité zajistit, že tah komína splňuje požadovaných 24 Pa. Trojkomorový návrh kotle umožňuje samostatný provoz dřevního a peletového spalovacího systému, čímž se zaručuje stabilní výkon a minimální vzájemné rušení mezi typy paliva.

Technické parametry

Hmotnost kotle	596 kg
Maximální délka dřeva	530 mm
Vodní obsah kotle	160 L
Kapacita palivové náplně	140 dm³
Palivo – pelety	Kvalitní dřevní pelety o průměru 6 – 8 mm
Požadovaný tah komína	24 Pa
Třída energetické účinnosti	A+
Třída spalování	5
Tepelný výkon kotle pro dřevo	35 kW, účinnost 88,9 %
Tepelný výkon kotle pro pelety	6 – 20 kW, účinnost 91,2 %
Kód	DC32SP
Značka	Atmos

Technické parametry kotle Atmos DC32SP jsou zásadní pro správné rozměření a výběr. Tepelný výkon kotle pro dřevo je 35 kW při účinnosti 88,9 %, zatímco peletový systém poskytuje proměnný výkon 6–20 kW při účinnosti 91,2 %. Vodní obsah 160 L podporuje tepelnou setrvačnost, což pomáhá udržovat stabilní výkon při změnách zatížení. Kapacita náplně 140 dm³ umožňuje prodloužený provoz mezi doplněními paliva. Kotel má třídu spalování 5 a třídu energetické účinnosti A+, což ho činí vhodným pro instalace s přísnými environmentálními požadavky.

Montáž a připojení

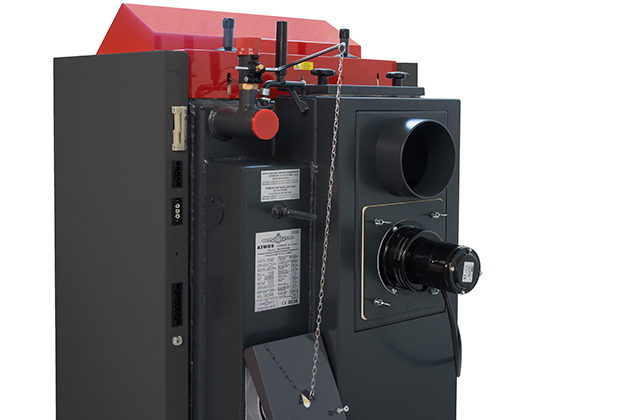

Montáž kotle Atmos DC32SP vyžaduje pečlivé plánování, aby byl správně integrován do otopné soustavy. Kotel musí být namontován na stabilní, nehořlavé základně s dostatečným místem pro údržbu a proudění vzduchu. Výstup spalin se připojuje k jednomu komíně a požadovaný tah 24 Pa musí být ověřen při uvedení do provozu. Kotel se dodává bez peletového spalovacího zařízení, které je třeba objednat zvlášť nebo znovu využít z předchozí instalace. Spalovací zařízení se připojuje přes dedikované elektrické a řídicí rozhraní a kotel zahrnuje automatické řízení přívodu vzduchu pomocí servomotoru pro oba typy paliva.

Běžné chyby při montáži zahrnují nesprávné rozměry komína, neověření tahu a nesprávné umístění kotle vzhledem ke skladování paliva. Maximální délka dřeva 530 mm musí být zohledněna při plánování skladování a manipulace s palivem. Montážní firmy by měly také zajistit, že kotel je připojen ke zásobníku s alespoň dvěma teplotními senzory (TV a TS) pro optimální řízení spalovacího zařízení. Vodní oběh kotle odděluje spalovací komory, čímž se snižuje tepelné rušení a zaručuje se stabilní provoz.

Kompatibilita a příslušenství

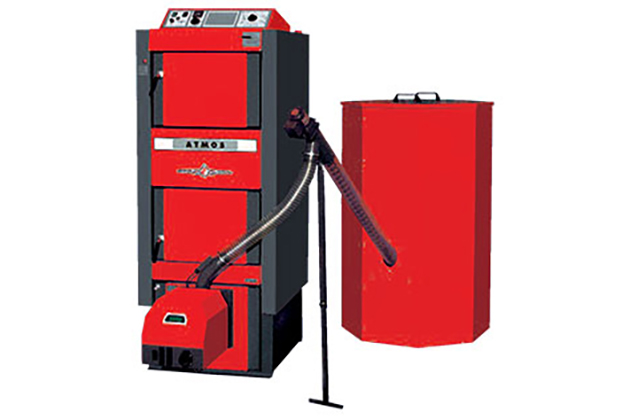

Kotel Atmos DC32SP je kompatibilní s řadou peletových spalovacích zařízení, včetně modelu A25 se servomotorem. Šroubový dopravník DA je k dispozici v různých délkách, aby vyhovoval rozvržení systému skladování paliva. Peletový zásobník je třeba objednat zvlášť, jeho velikost závisí na požadovaném provozním čase mezi doplněními. Kotel je navržen pro použití se zásobníky a zahrnuje teplotní senzory pro automatické spuštění spalovacího zařízení po spálení dřeva. Je také kompatibilní s řídicími systémy, které podporují plug-and-play instalaci, čímž se snižuje potřeba dalšího programování nebo konfigurace.

Montážní firmy by měly zajistit, že všechny komponenty jsou objednány společně, aby se minimalizovaly problémy s kompatibilitou. Modulární návrh kotle umožňuje budoucí rozšíření nebo výměnu komponent bez větších úprav systému. Kotel není kompatibilní s jinými typy paliva, jako je uhlí nebo ropa, a musí být použit s uvedeným dřevem a pelety. Náplň je navržena pro kvalitní dřevní pelety o průměru 6–8 mm a dřevní palivo musí mít obsah vody 12–20 % a průměr 70–150 mm.

Technický pozadí pro projektanty

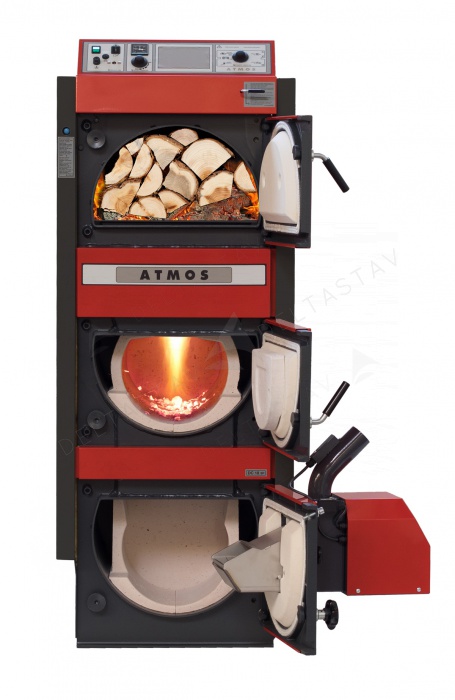

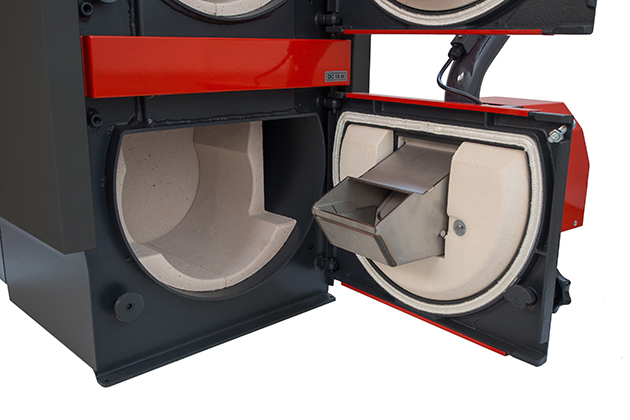

Kotel Atmos DC32SP pracuje na principu tří komor, z nichž horní dvě jsou určeny pro spalování dřeva a spodní pro peletové spalovací zařízení. Dřevní spalovací komory využívají procesu zplyňování k maximalizaci účinnosti a snížení emisí. Peletové spalovací zařízení je namontováno v dolní komoře a oddělené vodním oběhem, aby se zabránilo tepelnému rušení. Keramické výstelky v peletové komoře zajišťují stabilní spalování a snižují opotřebení způsobené popelkem a koulem.

Návrh kotle umožňuje samostatný provoz obou palivových systémů, přičemž každá komora je optimalizována pro svůj typ paliva. Automatické řízení přívodu vzduchu pomocí servomotoru zajišťuje optimální spalovací podmínky pro dřevo i pelety. Kotel je vybaven senzorem teploty spalin (AGF2) a senzorem teploty kotle (KTF20) pro automatické řízení peletového spalovacího zařízení. Systém také zahrnuje dva teplotní senzory (TV a TS) pro monitorování zásobníku a přizpůsobení výkonu spalovacího zařízení.

Vysoká tepelná účinnost kotle je zajištěna využitím velkého vodního obsahu (160 L) a dobře izolovaného pláště. Modulární návrh umožňuje snadnou údržbu a výměnu komponent, jako je peletové spalovací zařízení nebo senzory. Kotel je vhodný pro integraci do systémů se zásobníky, kde tepelná setrvačnost vody pomáhá udržovat stabilní výkon při změnách zatížení. Třída energetické účinnosti A+ a třída spalování 5 činí kotel vhodným pro instalace s přísnými environmentálními požadavky.

Údržba a provoz

Pravidelná údržba je zásadní pro dlouhodobý výkon kotle Atmos DC32SP. Kotel by měl být pravidelně kontrolován na usazeniny popela ve spalovacích komorách a výstupu spalin. Peletová náplň a dopravník by měly být pravidelně čištěny, aby se zabránilo zácpám. Senzory a řídicí systém by měly být kontrolovány na správné fungování a jakékoliv závady by měly být okamžitě odstraněny. Kotel je navržen pro automatický provoz, přičemž peletové spalovací zařízení se automaticky spouští po dokončení spalování dřeva.

Montážní firmy by měly zajistit, že tah komína během provozu zůstává na 24 Pa. Vodní oběh kotle by měl být kontrolován na netěsnosti nebo korozi a izolace by měla být kontrolována na poškození. Hmotnost kotle 596 kg musí být zohledněna při plánování místa instalace a konstrukce podpory. Kotel není navržen pro časté přepínání mezi typy paliva a spalovací systémy by měly být provozovány samostatně, aby se minimalizovalo opotřebení.

Nejčastější otázky

Může být kotel Atmos DC32SP použit se zásobníkem?
Ano, kotel je navržen pro použití se zásobníky a zahrnuje teplotní senzory (TV a TS) pro automatické řízení spalovacího zařízení podle teploty zásobníku.

Je peletové spalovací zařízení součástí kotle?
Ne, kotel se dodává bez peletového spalovacího zařízení. Doporučuje se model A25 se servomotorem pro automatický provoz.

Jaká je maximální délka dřeva, které lze použít?
Kotel přijímá dřevo o maximální délce 530 mm a průměru 70–150 mm s obsahem vody 12–20 %.

Může být kotel použit s jinými typy paliva?
Ne, kotel je navržen výhradně pro dřevo a kvalitní dřevní pelety o průměru 6–8 mm. Jiné typy paliva nejsou podporovány.
