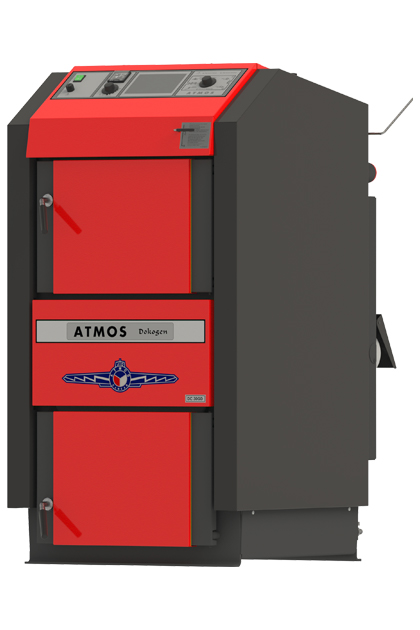

ATMOS DC 40 GD

Detailní popis produktu

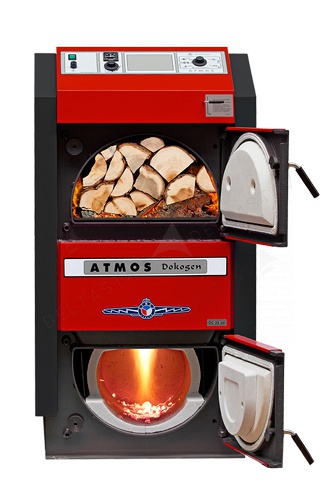

Kotel Atmos DC40GD je vysokoúčinný dřevěný kotel vhodný pro otopné soustavy v obytných, zemědělských a malých komerčních budovách. Je ideální pro instalatéry pracující na systémech, které vyžadují dlouhé spalovací doby, nízké emise a vysoký tepelný výkon. Kotel je navržen pro integraci do uzavřených otopných oběhů s návratovou teplotou nad 65 °C a je vhodný pro instalace, kde se palivo spaluje velkými kusy a vyžaduje se minimální denní údržba. Gasifikační proces zajistí kompletní spalování volatilních plynů, což snižuje emise a zvyšuje tepelnou účinnost.

Typické aplikace zahrnují centrální otopné soustavy s otopnými tělesy nebo podlahovým vytápěním, kde je kotel připojen k akumulační nádrži a oběhovému čerpadlu. Soustava vyžaduje komína s minimálním tahem 22 Pa a zásobu sušeného dřeva s obsahem vlhkosti 12–20 % a výhřevností 15–18 MJ/kg. Kotel je vhodný pro použití v budovách s omezeným prostorem díky kompaktnímu designu a nízké hmotnosti 548 kg.

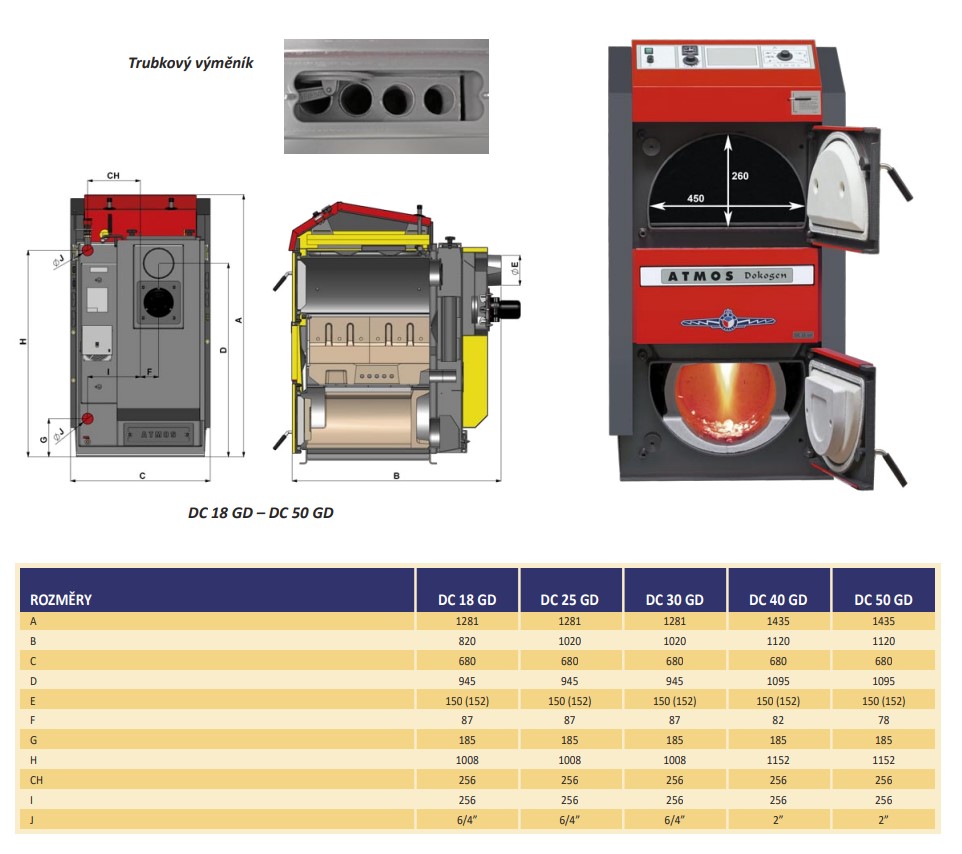

Technické parametry

Množství vody	112 L
Hmotnost kotle	548 kg
Maximální délka dřeva	530 mm
Minimální návratová teplota	65 °C
Objem palivové komory	160 dm³
Předepsané palivo	Sušené dřevo s výhřevností 15 – 18 MJ/kg, průměr 80 – 150 mm a obsahem vlhkosti 12 -20 %
Předepsaný komínový tah	22 Pa
Třída energetické účinnosti	A+
Třída spalování	5
Účinnost	90,5%
Výkon	40 kW
Kód	DC40GD
Značka	Atmos

Technické parametry kotle Atmos DC40GD jsou zásadní pro dimenzování a kompatibilitu systému. Výkon 40 kW a účinnost 90,5 % ukazuje kapacitu kotle splnit potřebu vytápění s minimálním spotřebou paliva. Množství vody 112 L a objem palivové komory 160 dm³ určuje tepelnou setrvačnost a trvání spalování, zatímco minimální návratová teplota 65 °C zajišťuje stabilní provoz a zabrání kondenzaci v spalovací komoře. Požadavek na komínový tah 22 Pa musí být ověřen během instalace, aby bylo zajištěno odstranění spalin.

Instalace a připojení

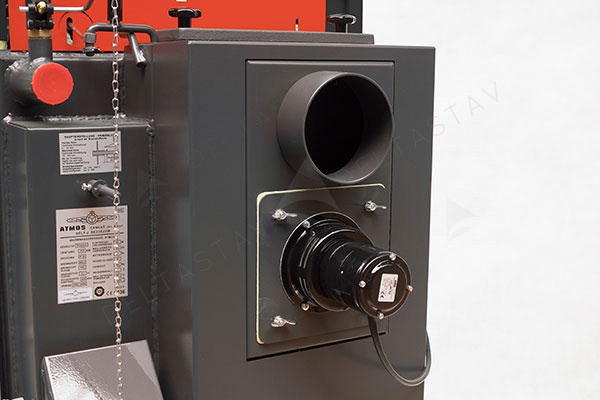

Kotel Atmos DC40GD se instaluje do vyhrazené kotelny s dostatečným vzduchem a přístupem pro načítání paliva a odstraňování popela. Kotel je připojen k otopné soustavě prostřednictvím primárního oběhu s minimální návratovou teplotou 65 °C. Výstup spalin je vybaven připojením komínové trubky a komín musí být rozměrován tak, aby udržoval tah alespoň 22 Pa. Kotel je dodán s chlazením, aby se zabránilo přehřátí, a musí být integrován s akumulační nádrží, aby stabilizoval tepelný výkon. Běžné chyby instalace zahrnují nesprávné rozměry komína, nedodržení minimální návratové teploty a opomenutí ověřit rozměry palivové komory, aby bylo možné vložit dřevo maximální délky 530 mm. Primární vstup vzduchu je umístěn na straně spalovací komory a musí být volný pro optimální proud vzduchu.

Kompatibilita a příslušenství

Kotel Atmos DC40GD je kompatibilní se standardními otopnými soustavami, které používají otopná tělesa, podlahové vytápění nebo výměníky tepla. Vyžaduje akumulační nádrž pro řízení tepelných kolísání a oběhové čerpadlo pro udržení průtoku v primárním oběhu. Kotel je navržen pro použití s komínovým systémem, který splňuje minimální požadavek na tah 22 Pa. Další komponenty, jako je náplňový hopírek nebo automatický systém pro dopravu paliva, mohou být potřeba pro velké instalace. Kotel není kompatibilní se systémy, které vyžadují nízké návratové teploty pod 65 °C nebo které používají paliva jiná než specifikované sušené dřevo.

Technický pozadí pro projektanty

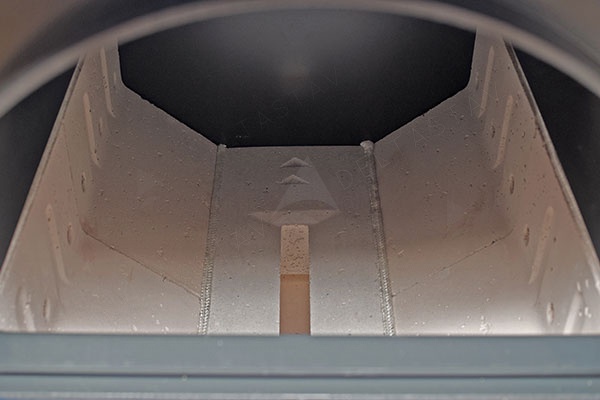

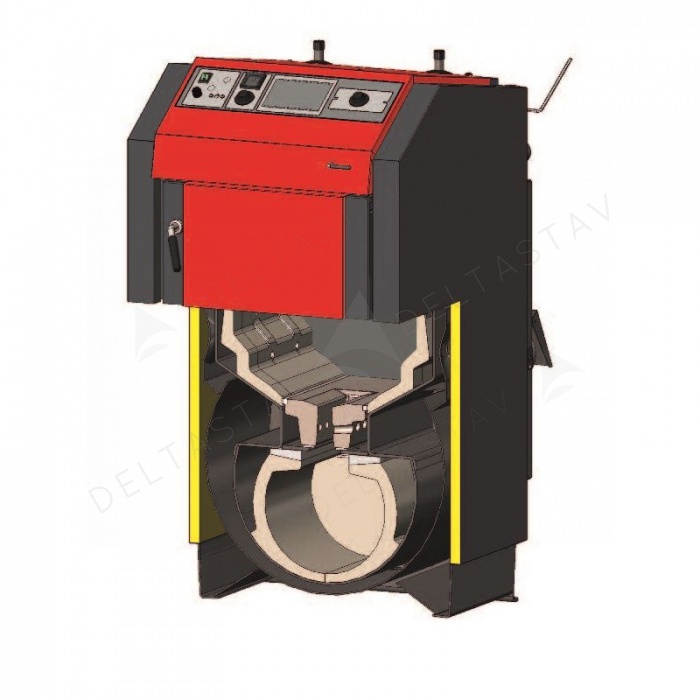

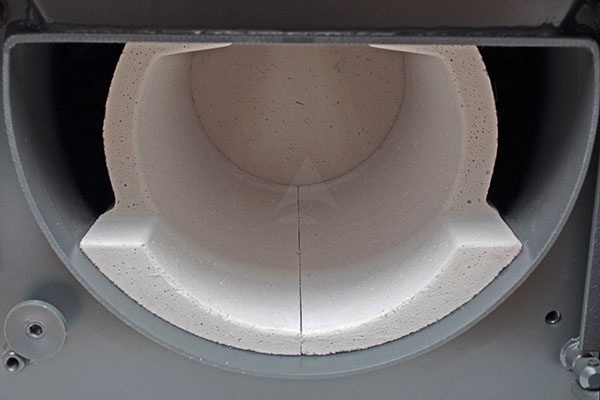

Kotel Atmos DC40GD pracuje na principu gasifikace, kde se dřevo spaluje ve dvou fázích. První fáze zahrnuje pyrolýzu, při které se dřevo zahřívá v prostředí s nízkým obsahem kyslíku, aby vznikly volatilní plyny. Tyto plyny se pak spalují ve sekundární komoře s předehřátým sekundárním vzduchem, což zajistí kompletní spalování a sníží emise. Spalovací komora je vyložena keramickými prvky, aby odolala vysokým teplotám a poskytla tepelnou izolaci. Chlazení zabrání přehřátí těla kotle a zajišťuje bezpečný provoz. Soustava se integruje do standardního otopného oběhu prostřednictvím akumulační nádrže a oběhového čerpadla. Účinnost kotle je ovlivněna kvalitou paliva, řízením toku vzduchu a údržbou spalovací komory. Použití dřeva s obsahem vlhkosti mimo specifikovaný rozsah může snížit účinnost a zvýšit emise.

Servis a provoz

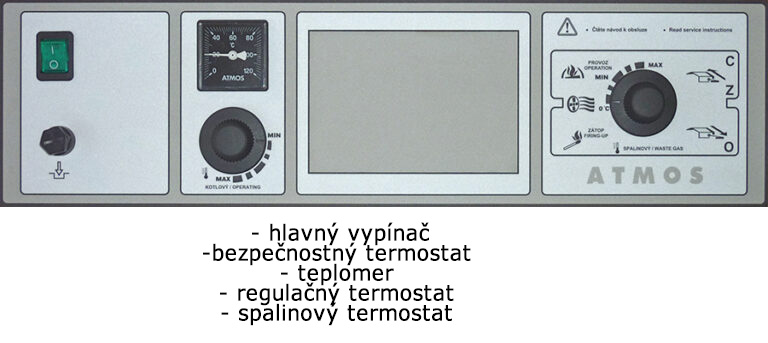

Kotel Atmos DC40GD vyžaduje pravidelnou údržbu, aby byl zajištěn optimální výkon a dlouhá životnost. Spalovací komora by měla být pravidelně kontrolována na usazeniny popela a vstupy primárního a sekundárního vzduchu by měly být volné. Chlazení musí být kontrolováno na netěsnosti a správný průtok. Komín by měl být pravidelně čištěn, aby se zabránilo zácpám a udržel požadovaný tah. Kotel je vybaven termostatem spalin, který automaticky vypne systém, když se palivo vyčerpá. V technických datech nejsou uvedena konkrétní intervaly servisu, ale doporučuje se pravidelné kontroly pro zajištění bezpečného a efektivního provozu. Odstraňování popela je zjednodušeno díky velké spalovací komoře, což umožňuje čištění jednou týdně místo denní údržby.

Nejčastější otázky

Může být kotel Atmos DC40GD připojen k systému s návratovou teplotou pod 65 °C?
Ne, kotel vyžaduje minimální návratovou teplotu 65 °C, aby byl zajištěn stabilní provoz a zabráněno kondenzaci v spalovací komoře.

Jaká je maximální délka dřeva, které lze použít v kotel Atmos DC40GD?
Maximální délka dřeva je 530 mm. Delší kusy se nemohou vejít do palivové komory a mohly by překážet spalovacímu procesu.

Je kotel Atmos DC40GD vhodný pro použití s palivy jiná než specifikované sušené dřevo?
Ne, kotel je navržen pro použití s sušeným dřevem s výhřevností 15–18 MJ/kg a obsahem vlhkosti 12–20 %. Jiná paliva se nemusí spalovat efektivně a mohla by poškodit spalovací komoru.

Jak často by měla být spalovací komora čištěna?
Spalovací komora by měla být pravidelně kontrolována na usazeniny popela. Díky velké spalovací komoře lze popel odstraňovat jednou týdně, což snižuje frekvenci údržby oproti jiným dřevěným kotlům.
