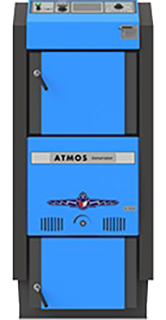

ATMOS DC 70 GSX

Detailní popis produktu

Kotel Atmos DC70GSX je vysokovýkonový dřevěný kotel vhodný pro velké bytové a komerční otopné soustavy. Často se používá v instalacích, kde jsou požadovány prodloužené spalovací doby a vysoká tepelná účinnost. Kotel je navržen k integraci do hydronických otopných soustav, které pracují s minimální teplotou návratu 65 °C. Montážní firmy tento model často používají v aplikacích, kde je potřeba velkého množství teplé vody a kde je palivo tvořeno zrnolem polen o průměru 80–150 mm. Systém je navržen k provozu s komínovým tahem 26 Pa a vyžaduje pečlivé rozměření tak, aby odpovídalo tepelné potřebě budovy.

Díky své vysoké tepelné výkonu a velké kapacitě paliva se tento kotel často používá v vícepokojových budovách, dílnách nebo zemědělských zařízeních. Keramický výstřih a princip generátorové spalování zajistí stabilní a efektivní provoz i při proměnlivém kvalitě paliva. Výfukový ventilátor a chlazení pomáhají udržovat bezpečné provozní teploty a snižují požadavky na údržbu. Kotel je navržen k použití s komínem, který splňuje požadované specifikace tahu, a musí být instalován v dobře větraném prostoru s přístupem pro načerpání paliva a odstraňování popela.

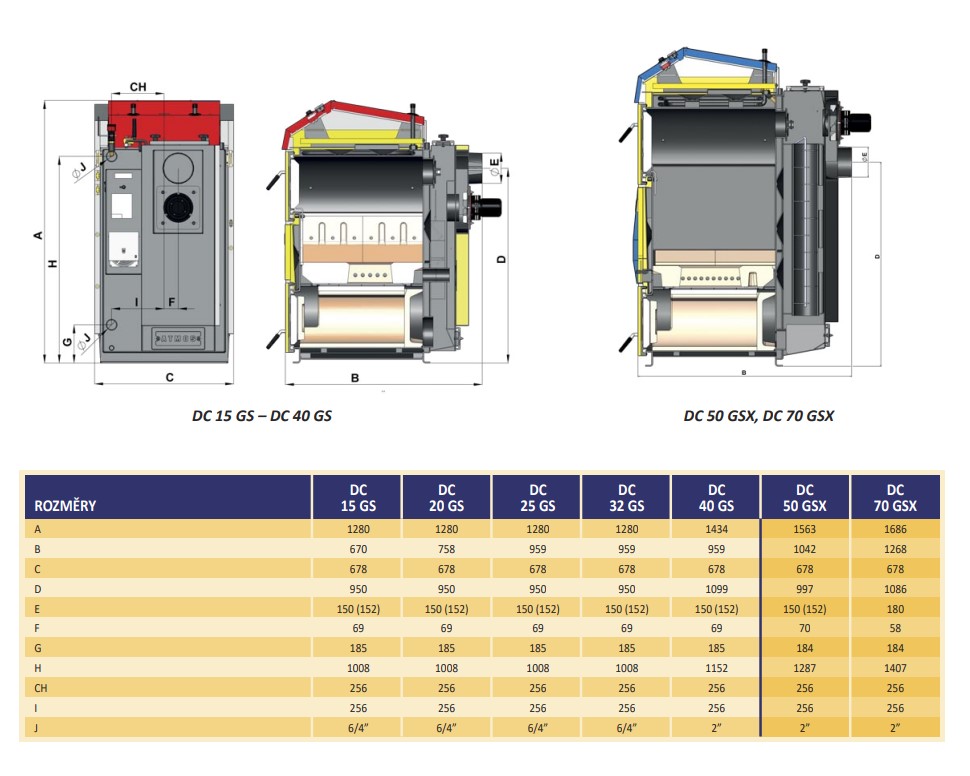

Technické parametry

Objem vody	170 L
Hmotnost kotle	690 kg
Maximální délka polena	730 mm
Minimální teplota návratu	65 °C
Kapacita palivové komory	280 dm³
Předepsané palivo	Zrnolem dřeva s výhřevností 15 – 18 MJ/kg, průměr 80 – 150 mm a obsah vody 12 -20 %
Předepsaný komínový tah	26 Pa
Třída energetické účinnosti	A+
Třída spalování	5
Výkon	70 kW
Kód	DC70GSX
Značka	Atmos

Technické parametry kotle Atmos DC70GSX jsou klíčové pro správné rozměření a integraci do systému. Výkon 70 kW a objem vody 170 L určují schopnost kotle uchovávat a přenášet teplo. Kapacita palivové komory 280 dm³ umožňuje prodloužené spalovací doby a snižuje četnost dopalování. Minimální teplota návratu 65 °C zajišťuje efektivní provoz kotle a zabraňuje kondenzaci ve spalovací komoře. Požadavek na komínový tah 26 Pa musí být ověřen při instalaci, aby byl zajištěn stabilní spalovací proces a zabráněno návratu spalin.

Instalace a připojení

Instalace kotle Atmos DC70GSX vyžaduje vyhrazený prostor s dostatečným místem pro skladování paliva a přístup ke spalovací komoře. Kotel musí být umístěn na stabilní, nehořlavé základně a připojen k otopné soustavě prostřednictvím primárního oběhového okruhu. Minimální teplota návratu musí být udržována na 65 °C, aby byl zajištěn efektivní provoz a zabráněno kondenzaci. Komín musí být rozměřen tak, aby poskytoval tah 26 Pa, a výfukové spojení musí být utěsněno, aby se zabránilo úniku vzduchu. Výfukový ventilátor musí být připojen k elektrické síti a otestován před uvedením do provozu.

Běžné chyby při instalaci zahrnují nesprávné rozměření komína, nedodržení minimální teploty návratu a nedostatečné utěsnění výfukového spojení. Tyto problémy mohou vést k nestabilnímu spalovacímu procesu, snížené účinnosti a zvýšeným emisím. Kotel musí být instalován v souladu s místními stavebními předpisy a pokyny výrobce, aby byl zajištěn bezpečný a efektivní provoz.

Kompatibilita a příslušenství

Kotel Atmos DC70GSX je kompatibilní se standardními hydronickými otopnými soustavami, které pracují s minimální teplotou návratu 65 °C. Může být integrován s oběhovým čerpadlem, roztažným nádobím a systémem pro rozdělení tepla, aby poskytoval vytápění prostorů a ohřev teplé vody. Kotel nepotřebuje žádný výměník tepla nebo dodatečný přívod spalovacího vzduchu, protože je navržen pro samostatný provoz. K základnímu provozu nejsou potřeba žádná příslušenství, ale komín s příslušným tahem musí být nainstalován zvlášť.

Technický pozadí pro projektanty

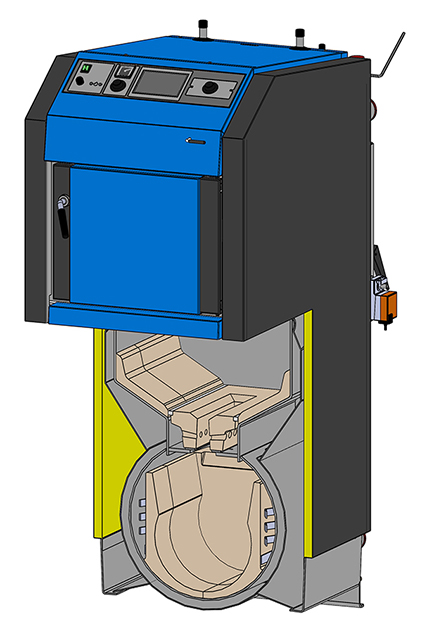

Kotel Atmos DC70GSX pracuje na principu generátorové spalování, kdy se dřevo spaluje v primární komoře a vzniklé plyny se spalují v sekundární komoře. Keramický výstřih ve spalovací komoře pomáhá udržovat vysoké teploty a zajistí úplné spalování volatilních plynů. Výfukový ventilátor přivádí spaliny do sekundární spalovací komory, kde se dále spalují, aby byla zvýšena účinnost. Chlazení zabraňuje přehřátí těla kotle a chrání vnitřní komponenty před tepelným namáháním.

Kotel je vyroben z kvalitní oceli o tloušťce 3–8 mm, což zajišťuje odolnost a odolnost vůči tepelnému roztažení. Palivová komora je výstřižná keramickými bloky, které poskytují izolaci a snižují ztráty tepla. Systém je navržen k provozu s zrnolem dřeva o obsahu vody 12–20 % a výhřevnosti 15–18 MJ/kg. Princip generátorové spalování umožňuje použití velkých polen, což snižuje četnost dopalování a minimalizuje požadavky na údržbu.

Údržba a provoz

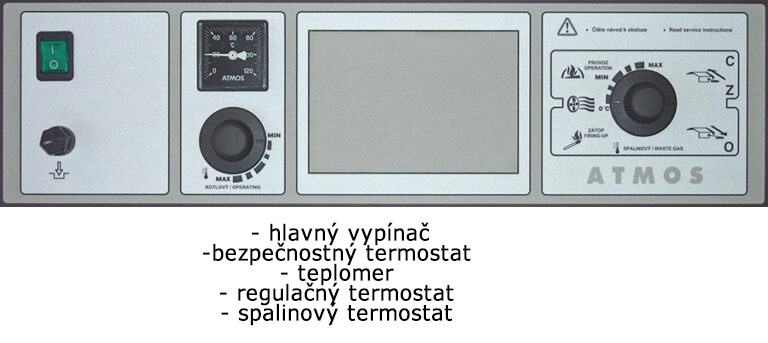

Pravidelná údržba kotle Atmos DC70GSX zahrnuje čištění spalovací komory, výfukových spojení a výfukového ventilátoru. Palivová komora by měla být pravidelně prohlédnuta na známky opotřebení a keramický výstřih kontrolován na trhliny nebo poškození. Minimální teplota návratu musí být udržována na 65 °C, aby byla zabráněna kondenzaci a korozi. Výfukový ventilátor by měl být pravidelně otestován, aby byl zajištěn správný provoz a průtok vzduchu. Kotel je vybaven termostatem pro spaliny, který automaticky vypne systém, když je palivo vyčerpáno, což snižuje riziko přehřátí.

Nejčastější otázky

Může být kotel Atmos DC70GSX připojen k systému pro ohřev teplé vody?
Ano, kotel může být integrován do hydronického systému pro vytápění prostorů a ohřev teplé vody. Minimální teplota návratu 65 °C musí být udržována, aby byl zajištěn efektivní provoz.

Jaká je maximální délka dřeva, které lze použít v kotel Atmos DC70GSX?
Kotel je navržen k přijetí dřeva o maximální délce 730 mm. Palivová komora má kapacitu 280 dm³, což umožňuje prodloužené spalovací doby.

Je kotel Atmos DC70GSX vhodný k provozu s mokrým dřevem?
Ne, kotel je navržen k provozu s zrnolem dřeva o obsahu vody 12–20 %. Mokré dřevo může způsobit neúplné spalování a snížit účinnost.

Jak často by měla být spalovací komora vyčištěna?
Spalovací komora by měla být pravidelně prohlédnuta a vyčištěna, aby byl odstraněn popel a kouř. Četnost čištění závisí na typu a kvalitě paliva.
