ATMOS DC 70 S

Detailní popis produktu

Kotel Atmos DC70S je dřevní generátor navržený pro integraci do otopných soustav v obytných a komerčních budovách. Často se používá v autonomních nebo nízkoemisních energetických systémech, kde jsou k dispozici obnovitelné zdroje pevného paliva. Kotel pracuje na principu spalování plynů, což umožňuje efektivní spalování velkých kusů dřeva a zároveň zajišťuje soulad s environmentálními normami. Instalatéři tento kotel často používají v biomasových otopných systémech, které vyžadují dlouhé spalovací doby a vysoký tepelný výkon.

Jeho konstrukce umožňuje využití suchého tvrdého nebo měkkého dřeva s obsahem vlhkosti 12–20 %. Systém zahrnuje vestavěný ventilátor pro regulaci přívodu vzduchu, což zajišťuje stabilní a efektivní spalování. Chlazení zabraňuje přehřátí, zatímco termostat spalin zajistí automatické vypnutí po vyčerpání paliva. To způsobuje, že DC70S je vhodný pro instalace, kde není možné provádět neustálé monitorování během prodlouženého provozu.

Technické parametry

Objem vody	93 L
Hmotnost kotle	515 kg
Maximální délka dřeva	730 mm
Minimální teplota návratu	65 °C
Kapacita náplně paliva	180 dm³
Doporučené palivo	Suché dřevo s výhřevností 15 – 18 MJ/kg, průměr 80 – 150 mm a obsahem vlhkosti 12 -20 %
Doporučený tah komína	30 Pa
Třída energetické účinnosti	A+
Třída spalování	4
Účinnost	86,3%
Výkon	70 kW
Kód	DC70S
Značka	Atmos

Tepelný výkon 70 kW a objem náplně paliva 180 dm³ určují vhodnost kotle pro střední až velké otopné systémy. Požadavek minimální teploty návratu 65 °C je klíčový pro efektivitu systému a musí být zohledněn při návrhu okruhu. Doporučený tah komína 30 Pa je kritický pro správné odvádění spalin a musí být ověřen při instalaci.

Instalace a připojení

Instalační proces začíná ověřením tahu komína manometrem. Kotel musí být umístěn na nehořlavém základu s dostatečným místem pro údržbu. Maximální délka dřeva 730 mm vyžaduje zónu pro načerpání paliva s dostatečným prostorem pro velké kusy. Výstup spalin je připojen pomocí standardního komínového kolíku a komín musí splňovat požadované specifikace tahu. Nekorektní rozměry komína nebo nedostatečná izolace mohou vést ke snížení účinnosti a zvýšení emisí. Chlazení musí být integrováno do primárního okruhu, aby se zabránilo přehřátí. Doporučuje se zavěsný ventil na návratové trubce, aby se zabránilo návratu vody. Běžné chyby při instalaci zahrnují ignorování požadavku minimální teploty návratu a nedostatečné upevnění komínového připojení.

Kompatibilita a příslušenství

Kotel Atmos DC70S je kompatibilní se standardními otopnými soustavami využívajícími vodu jako tepelné médium. Integruje se dobře s akumulačními nádržemi a tepelnými čerpadly v hybridních konfiguracích. Další komponenty, jako je akumulační nádrž, oběhové čerpadlo a roztažná nádoba, jsou obvykle potřeba pro plnou funkčnost systému. Kotel není kompatibilní s plynovými nebo olejovými systémy kvůli své konstrukci na pevné palivo a způsobu spalování. V poskytnutých datech nejsou uvedena žádná konkrétní příslušenství, ale standardní komponenty otopné soustavy by měly být zahrnuty do plánu instalace.

Technický pozadí pro projektanty

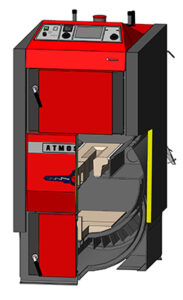

Kotel pracuje na principu spalování plynů, kdy je dřevo nejprve pyrolýzou převedeno na spalné plyny a poté spáleno ve sekundární komoře. Kotelovna je vyrobena z ocelových desek o tloušťce 6 mm, což zajišťuje konstrukční stabilitu a odolnost proti teplu. Spalovací komora je vyložena keramickými odolnými cihlami, které udržují teplo a podporují úplné spalování. Ventilátor reguluje průtok vzduchu, aby byly udržovány stabilní spalovací podmínky. Chlazení přivádí vodu k tělu kotle, aby se zabránilo místnímu přehřátí, které by mohlo vést k únavě nebo poškození materiálu. Účinnost systému 86,3 % je dosažena díky kontrolovanému spalování a využití tepla. Projektanti by měli zajistit, že kotel je integrován do systému s minimální teplotou návratu 65 °C, aby byla zajištěna optimální výkonnost a trvanlivost.

Údržba a provoz

Pravidelná údržba zahrnuje čištění popelové komory a kontrolu ventilátoru a chlazení na případné zácpy. Popelová komora je dostatečně velká, aby umožnila čištění jednou týdně, což snižuje četnost údržby. Komín a cestu spalin je třeba ročně kontrolovat na uhlíkový kruh. Kotel obsahuje termostat spalin, který automaticky vypne zařízení, jakmile spalování skončí, což zabraňuje přehřátí. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny, aby byl zajištěn bezpečný a efektivní provoz. Doporučuje se vizuální kontrola spalovací komory a odolného výplňového materiálu, aby byly detekovány rané známky opotřebení nebo poškození.

Nejčastější otázky

Může být kotel Atmos DC70S připojen k systému s tepelným čerpadlem?
Ano, kotel lze integrovat do systému s tepelným čerpadlem jako součást hybridního vytápění. Chlazení a tepelný výkon zajišťují jeho vhodnost pro podporu tepelných čerpadel během období s vysokou náročností.

Nesuché nebo vlhké dřevo může snížit účinnost a zvýšit emise.

Jak často je třeba čistit popelovou komoru?
Velká keramická spalovací komora umožňuje odstranění popela jednou týdně za normálního provozu. Četnost čištění může být ovlivněna kvalitou paliva a způsobem využití.

Je třeba provést test tahu komína před uvedením do provozu?
Ano, specifikovaný tah komína 30 Pa musí být ověřen před zahájením provozu. Manometr lze použít k měření tahu a zajištění správného odvádění spalin.
