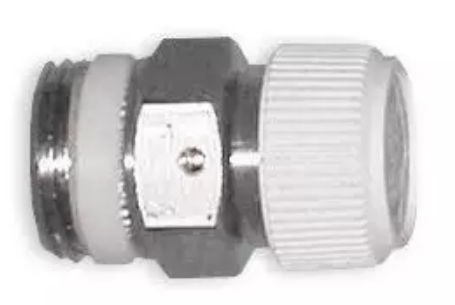

Automatický hygroskopický výpuhový ventil - 1/4 palce

Detailní popis produktu

Hygroskopické výpuhové ventily jsou základní komponenty uzavřených hydronických systémů, jako jsou centrální vytápění, podlahové vytápění a oběhové okruhy teplé vody. Tyto ventily zajišťují nepřetržitý odvod vzduchu bez ručního zásahu, udržují účinnost systému a zabraňují vzniku vzduchových zácp. Instalatéři pracující na bytových, komerčních a průmyslových budovách často používají tyto ventily v radiátorech, výměnících tepla a oběhových smyčkách. Model IVAR 508021 je vhodný pro systémy, kde je požadován automatický výpuh vzduchu a kde provozní teplota nepřesahuje 100 °C.

Korektní montáž ventilu zajišťuje dlouhodobou funkčnost a integritu systému. Ventil se obvykle montuje na nejvyšším místě komponenty nebo úseku potrubí, který slouží. Je důležité zajistit, že ventil je nainstalován ve správné poloze a že systém je bez nečistot před uvedením do provozu. Hygroskopický mechanismus reaguje na přítomnost vzduchu, automaticky otevírá ventil a zavírá ho, když je systém plně naplněn vodou.

Technické parametry

Montáž a připojení

Model IVAR 508021 je navržen pro připojení 1/4 palce, obvykle s mužským nebo ženským závitem v závislosti na adaptéru. Instalatéři by měli zajistit, že připojení je čisté a bez ostrých hran před utažením. K zajištění ventilu může být použit klíč nebo šroubovák, ale přetahování by mělo být vyhýbáno, aby nedošlo k poškození závitů. Ventil by měl být nainstalován ve svislé poloze s šipkou na tělese směřující v proudění. Běžné chyby montáže zahrnují nesprávnou orientaci, která může zabránit správné funkci ventilu, a montáž v oblastech s vysokou vibrací, která může vést k předčasnému opotřebení.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními měděnými, ocelovými a plastovými potrubními systémy. Často se používá spolu s termostatickými ventily, oběhovými čerpadly a expanzními nádoby. Pro systémy vyžadující další řízení vzduchu může být nutná kombinace s manuálním výpuhovým ventilem nebo vakuovým ventilátorem. Pro standardní montáž nejsou potřeba žádná další příslušenství, ale může být použit těsnicí kroužek pro zajištění netěsnosti spojení.

Technický pozadí pro projektanty

Hygroskopický mechanismus uvnitř ventilu využívá materiál, který se rozšiřuje při přítomnosti vzduchu, otevírá ventil a uvolňuje vzduch. Když je systém plně naplněn vodou, materiál se smršťuje, tím uzavírá ventil. Těleso z niklového bronzu CW617N poskytuje odolnost proti korozi a mechanickému namáhání. Ventil se integruje do systému bez potřeby elektrické energie nebo externího řízení. Doba životnosti a účinnost ventilu závisí na kvalitě montáže, čistotě systému a na absenci agresivních médií, jako jsou chemické přísady nebo vysoký obsah minerálů ve vodě.

Služba a provoz

Doporučuje se pravidelné vizuální kontroly, aby se zajistilo, že ventil funguje správně. Přítomnost kapek vody u ventilu znamená normální provoz. Pokud je ve systému uvíznutý vzduch a ventil ho nevyuvolňuje, může být zablokován nebo poškozen. Tento model nevyžaduje pravidelnou údržbu, pokud to není uvedeno v technické dokumentaci systému. Pokud je podezření na poruchu ventilu, měl by být odstraněn a prohlédnut na přítomnost zablokování nebo opotřebení.

Nejčastější otázky

Může být IVAR 508021 použit v systému teplé vody?
Ano, ventil je vhodný pro systémy teplé vody, pokud provozní teplota nepřesahuje +100 °C a tlak zůstává v rámci hodnoty PN 10.

Je ventil vhodný pro použití s glykolovými antifrizními roztoky?
Není uvedeno v technických datech. Kompatibilita s glykolovými médiy by měla být ověřena v technické dokumentaci výrobce.

Může být ventil nainstalován vodorovně?
Ne, ventil musí být nainstalován ve svislé poloze se šipkou na tělese směřující v proudění, aby byla zajištěna správná funkce hygroskopického mechanismu.

Jaký je maximální povolený tlak pro tento ventil?
Valve je označen nominálním tlakem PN 10, což znamená, že je vhodný pro systémy pracující do 10 bar.
