Solární nerezová dvojtrubka s náplní BiSolar

Detailní popis produktu

Tato solární trubka se používá v domácích i komerčních solárních tepelných systémech, zejména pro spojování solárních kolektorů s výměníky tepla nebo akumulačními nádržemi. Flexibilní konstrukce umožňuje instalaci v kompaktních prostorech a kolem překážek. Instalatéři tuto trubku běžně používají v polohách plošných nebo vakuových kolektorů, kde je třeba efektivně dopravovat tepelné médium s minimálními ztrátami tepla.

Systém funguje tak, že přenáší zahřátý glykol nebo vodní médium z kolektorů do akumulační nádrže nebo tepelné čerpadlo. Dvojstěnná konstrukce minimalizuje ztráty tepla a zabraňuje kondenzaci, zatímco senzorový kabel poskytuje reálné informace o teplotě do řídicí jednotky. Trubka se běžně používá v systémech pro ohřev teplé vody a vytápění prostor.

Technické parametry

EAN	5902023510397
Rozměry balení (mm)	750/750/230
Jmenovitý průměr	DN 16
Hmotnost	13 kg
Kód	804341
Značka	HEWALEX

Jmenovitý průměr DN16 určuje průtokovou kapacitu a je klíčový pro přizpůsobení průměru trubky počtu kolektorů a požadovanému průtoku. Tloušťka izolace PES o 13 mm zajišťuje tepelnou účinnost až do 180 °C, zatímco délky 16 m nebo 25 m umožňují flexibilitu v rozvrhu systému. Maximální tlak 10 bar při 20 °C je důležitý pro ověření bezpečnosti systému a kompatibility s čerpadly.

Instalace a připojení

Instalace začíná rozvinutím trubky na požadovanou délku a zajištěním, že je bez závitů. Přípojky musí být kompatibilní s závity DN16 a vybaveny těsnícími kroužky, aby se zabránilo únikům. Senzorový kabel by měl být rozveden odděleně od vysokonapěťových vodičů, aby se minimalizovalo rušení.

Kompatibilita a příslušenství

Tato dvojstěnná solární trubka je kompatibilní s solárními čerpadly a řídicími systémy, které akceptují připojení DN16. Pro bezpečnou instalaci je třeba dodatečné přípojné sady. Související produkty zahrnují sady pro připojení solární dvojtrubky. Ujistěte se, že všechny komponenty pocházejí ze stejného systému, aby byly zachovány výkonové a bezpečnostní normy.

Technický pozadí pro projektanty

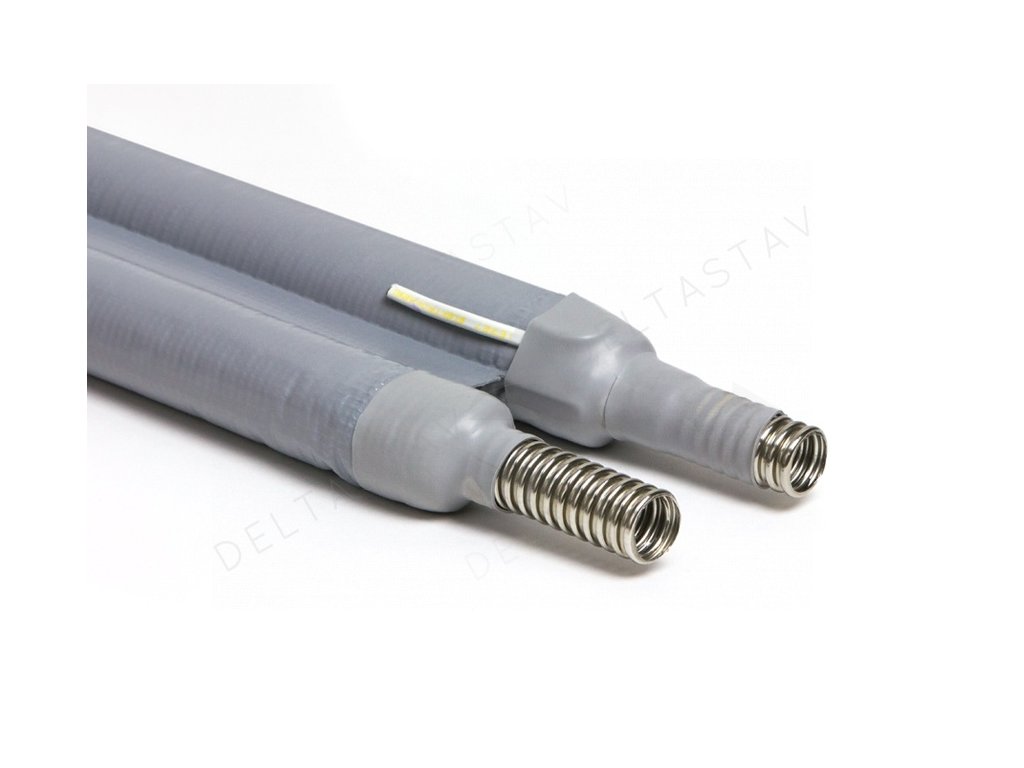

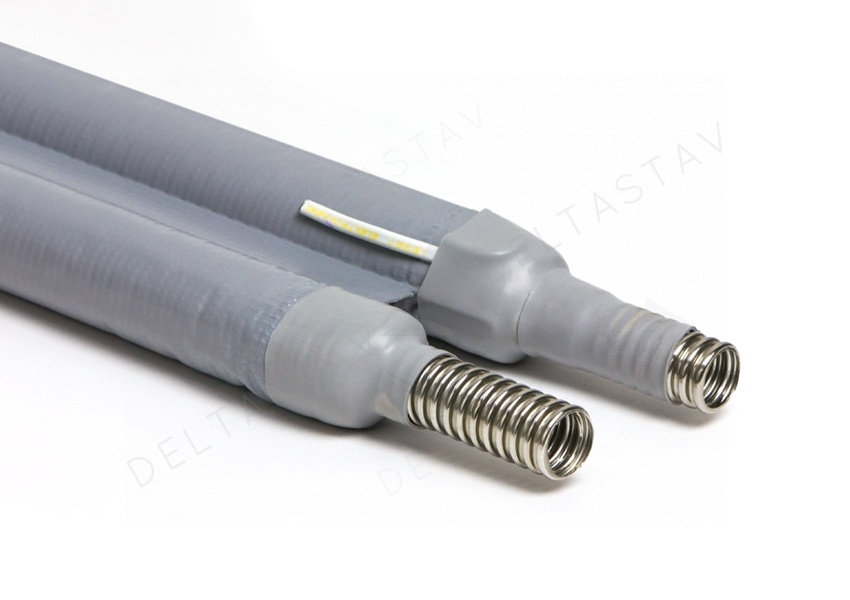

Princip fungování spočívá v efektivním přenosu tepelné energie mezi kolektorem a akumulační nádrží. Vnitřní nerezová trubka (AISI 316L) zajišťuje odolnost proti korozi a tepelnému stresu, zatímco vnější ochranná vrstva brání mechanickému poškození. Izolace PES a UV odolný PVC film prodlužují životnost a snižují ztráty energie. Účinnost systému závisí na správném rozměrování podle počtu kolektorů a vzdálenosti mezi komponentami.

Služba a provoz

Pravidelné kontroly by měly zahrnovat prohlídku izolace na poškození a ověření integrity spojení senzorového kabelu. Jakékoliv viditelné opotřebení nebo úniky by měly být okamžitě odstraněny. Vzhledem k tomu, že konkrétní interval údržby není uveden, údržba by měla být prováděna podle obecného plánu údržby systému a místních předpisů.

Nejčastější otázky

Lze tuto trubku použít s glykolem jako tepelným médiem?
Ano, nerezová konstrukce je vhodná pro glykol nebo vodní média běžně používaná ve solárních tepelných systémech.

Jaká je maximální doporučená délka jednotlivého okruhu?
Pro 2 kolektory je maximální celková délka okruhu 100 m; pro 3 kolektory je maximální délka 40 m. Podrobnosti naleznete v návodu výrobce.

Je senzorový kabel integrován do izolace?
Ano, dvoužilový kabel je zabudován do izolace a chráněn vnější PVC vrstvou.

Lze trubku přestřihnout na míru na místě?

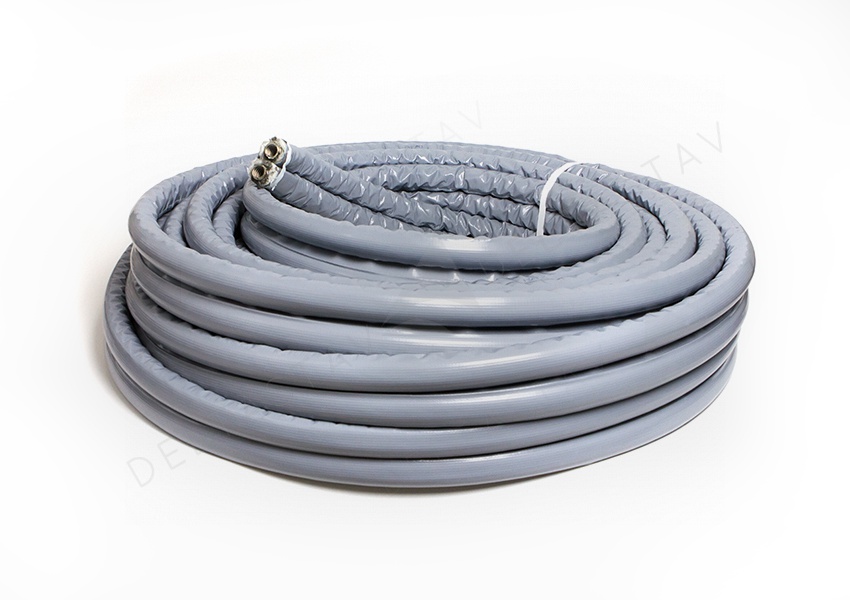

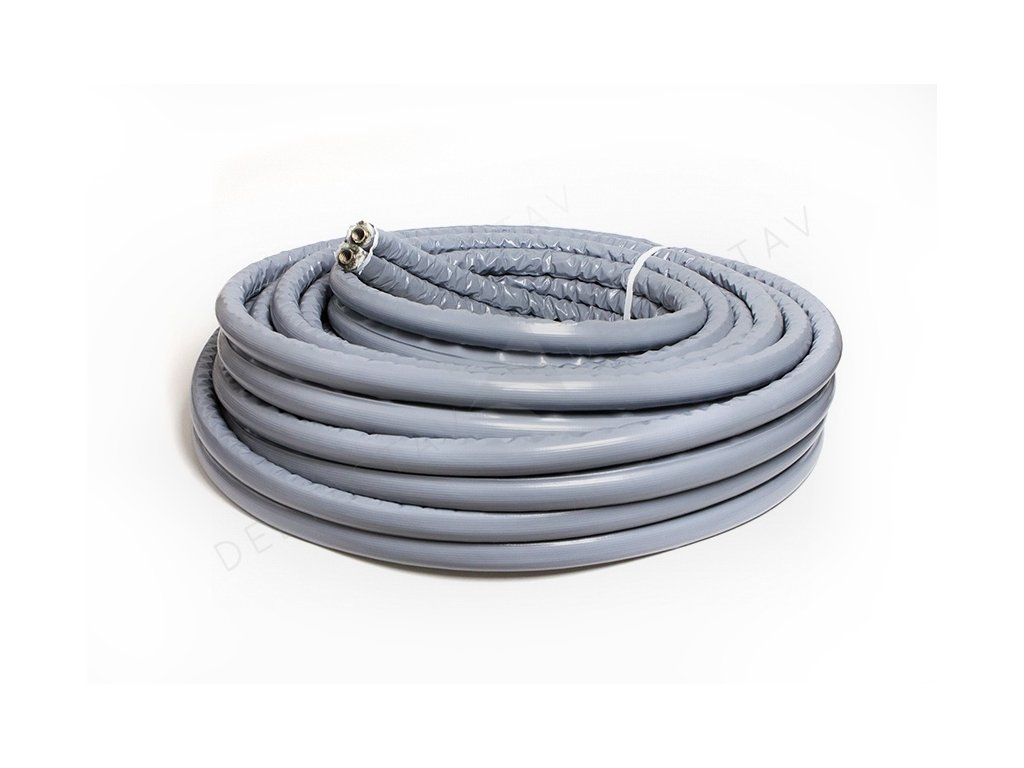

Ne, trubka je dodávána v pevných délkách 16 m nebo 25 m a nelze ji upravit po doručení.
