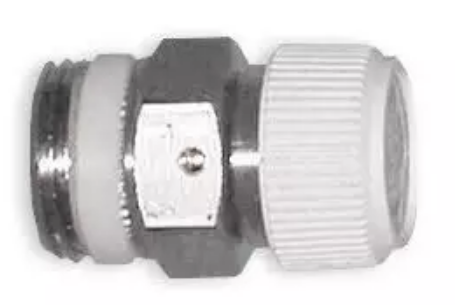

Automatický hygroskopický výpustný ventil – 3/8 palce

Detailní popis produktu

Hygroskopické výpustné ventily jsou základními komponentami uzavřených hydronických systémů, včetně topných, potrubních a sanitárních instalací. Tyto ventily se běžně používají v bytových, obchodních a průmyslových budovách, aby zajistily efektivní provoz systému vylučováním vzduchu, který se během provozu hromadí. Instalatéři a technici tyto ventily nacházejí v systémech, kde uvírání vzduchu může snižovat účinnost a způsobovat hluk nebo problémy s prouděním. Model IVAR 508031 je speciálně navržen pro systémy s nominálním tlakem až do PN10 a provozními teplotami až do 100 °C.

Správné vybavení a instalace výpustných ventilů jsou klíčové pro výkon systému. Ventil musí být umístěn v nejvyšším místě části systému, kterou slouží, aby mohl vzduch stoupat a být vyloučen. Je důležité zajistit, že ventil není instalován v oblastech, které jsou vystaveny vysokému vibraci nebo mechanickému namáhání, což by mohlo ovlivnit jeho těsnost nebo provoz. Velikost připojení 3/8 palce je vhodná pro širokou škálu standardních potrubních systémů, což z něj dělá univerzální volbu pro mnoho aplikací.

Technické parametry

Instalace a připojení

IVAR 508031 se instaluje pomocí závitového připojení 3/8 palce. Instalatér by měl zajistit, že ventil je namontován ve svislé poloze s výpustným směrem vzduchu směrem vzhůru. Závity musí být vyčištěny a těsněny vhodným těsnicím prostředkem nebo páskou, aby se zabránilo únikům. Běžnou chybou je instalace ventilu v vodorovné poloze, což může zabránit správnému výpušťování vzduchu a vést ke snížení účinnosti systému. Je také důležité ověřit, že systémový tlak nepřekročí klasifikaci PN10, aby se zabránilo mechanickému selhání.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními hydronickými systémy, které pracují v rámci stanovených limitů tlaku a teploty. Běžně se používá společně s expanzními nádržemi, oběhovými čerpadly a dalšími komponenty systému. Pro instalaci jsou potřeba standardní potrubní přípojky a těsnící materiály vhodné pro systémy PN10. Pro základní provoz nejsou potřeba žádná další příslušenství, ale konkrétní požadavky systému mohou vyžadovat použití doplňkových komponent, jako izolační ventily nebo tlakové manometry.

Technický pozadí pro návrháře

Hygroskopický výpustný ventil pracuje pomocí vlhkoměrné membrány, která se otevírá k výpušťování vzduchu, když je suchá, a zavírá, když je mokrá. Tělo ventilu z mosazi CW617N s niklovým povlakem poskytuje odolné a korozi odolné pouzdro vhodné pro dlouhodobé použití v mokrém prostředí. Ventil se integruje do systému tak, že umožňuje výpust vzduchu, přičemž zabrání ztrátě vody nebo jiných kapalin. Trvanlivost a účinnost ventilu jsou ovlivněny provozními podmínkami systému, včetně teplotních kolisací a přítomnosti nečistot v kapalině. Správný návrh systému a pravidelná údržba jsou zásadní pro zajištění optimálního výkonu.

Služba a provoz

Doporučuje se pravidelné prohlédnutí ventilu, aby bylo zajištěno, že funguje správně. Instalatér by měl kontrolovat případné úniky, zácpy nebo poškození těsnící membrány. Výrobce neposkytuje žádné plánované intervaly údržby, ale jakékoliv potíže s výpušťováním vzduchu by měly být vyřešeny co nejdříve. Ventil by měl být vyměněn, pokud ukazuje známky opotřebení nebo pokud přestane efektivně vypouštět vzduch. Udržování čistého systému a vyhýbání se nadměrné vibraci na místě instalace pomůže prodloužit životnost ventilu.

Nejčastější otázky

Může být IVAR 508031 použit v domácím systému teplé vody?
Ano, ventil je vhodný pro systémy teplé vody s provozními teplotami až do 100 °C a tlakem až do PN10.

Je ventil kompatibilní s plastovými potrubními systémy?
Ano, konstrukce z mosazi s niklovým povlakem je kompatibilní s plastovými potrubními systémy, které splňují požadavky na tlak a teplotu.

Může být ventil instalován v vodorovné poloze?
Ne, ventil musí být instalován ve svislé poloze s výpustným směrem vzduchu směrem vzhůru, aby byl zajištěn správný provoz.

Co se má udělat, pokud ventil přestane vypouštět vzduch?
Ventil by měl být prohlédnut na přítomnost zácpy nebo poškození těsnící membrány. Pokud je to nutné, měl by být vyměněn, aby byla obnovena správná funkce.
