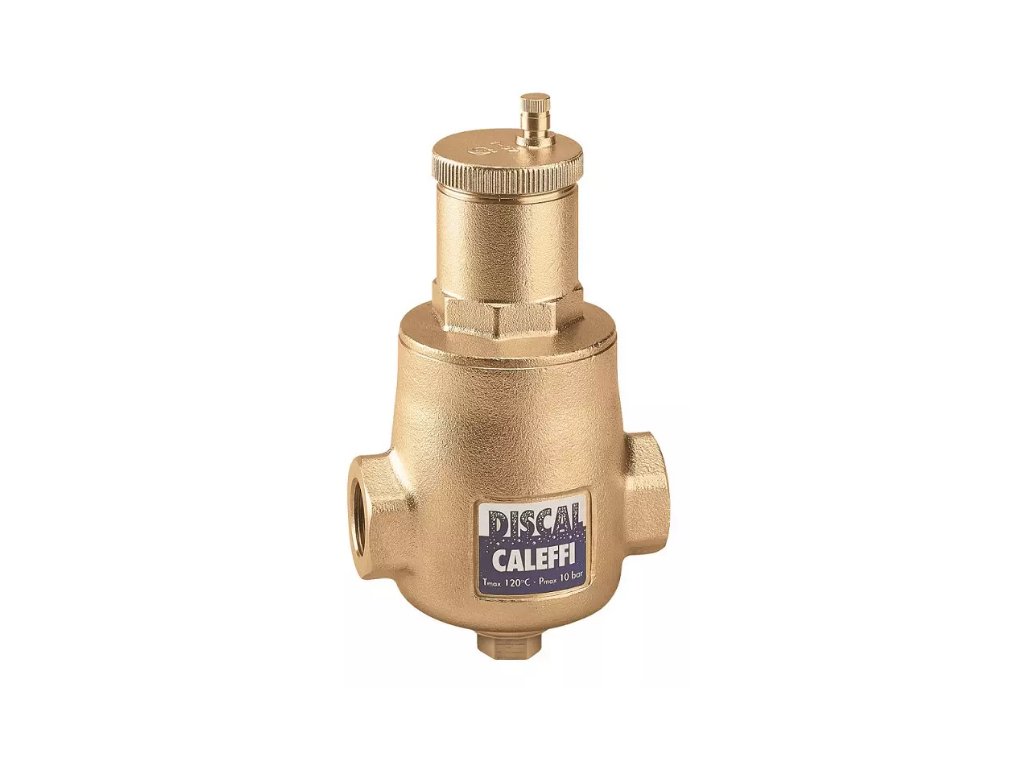

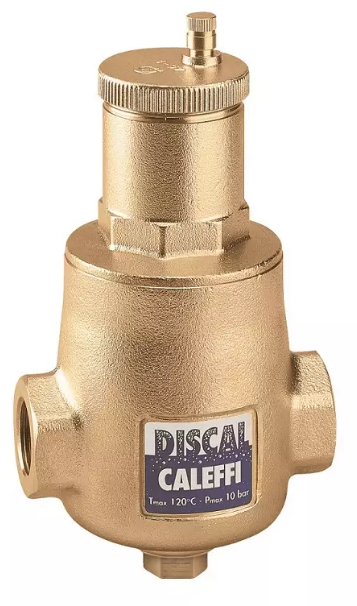

Automatický vzduchový oddělovač - 2 palce

Detailní popis produktu

Automatické vzduchové oddělovače jsou zásadní komponenty v otopných a potrubních systémech, kde hromadění vzduchu může snížit účinnost a způsobit poškození. Tato verze se běžně instaluje v obytných i komerčních budovách, včetně bytových domů, průmyslových zařízení a komerčních klimatizačních systémů. Montéři tyto jednotky integrují do uzavřených systémů, jako jsou podlahové vytápění, centrální otopné okruhy a rozvody teplé vody. Displej zajistí kontinuální odstranění zavzdušeného vzduchu, udržuje výkon systému a zabrání korozi a hluku způsobenému vzduchovými bublinami.

Korektní rozměr a výběr vzduchových oddělovačů jsou klíčové pro zajištění efektivního odstraňování vzduchu a kompatibility systému. Model IVAR 551009 je navržen pro připojení k potrubím o průměru 2 palce a pracuje při nominálním tlaku PN 10, což ho činí vhodným pro širokou škálu otopných aplikací. Maximální provozní teplota +110 °C umožňuje jeho použití v systémech s vysokou teplotou, jako jsou radiátorové vytápění a zásobníky teplé vody. Tyto parametry pomáhají montéřům určit vhodnost zařízení pro jejich konkrétní požadavky na systém.

Technické parametry

Materiál	Mosaz CW617N
Prov. teplota	+110 °C
Nominální tlak	PN 10
EAN	8016615058048
Hmotnost	2,298 kg
Kód	551009
Značka	IVAR

Limit provozní teploty +110 °C a tlaková třída PN 10 jsou klíčovými faktory pro určení vhodnosti zařízení pro různé podmínky systému. Konstrukce z mosazi CW617N zaručuje odolnost proti korozi a mechanickému namáhání, zatímco vnitřní komponenty z nerezové oceli poskytují odolnost v agresivních prostředích. Tyto vlastnosti činí oddělovač vhodným jak pro uzavřené, tak otevřené systémy, pokud médium a provozní podmínky odpovídají specifikacím.

Instalace a připojení

IVAR 551009 se instaluje ve svislé poloze, s výfukem vzduchu směrem vzhůru, aby byl zajištěn správný výtok vzduchu. Připojení 2 palce je obvykle závitové (BSPT nebo NPT, v závislosti na regionálních normách), a montér musí ověřit typ závitu, aby odpovídalo potrubí systému. Běžnou chybou je nesprávná orientace, která může vést ke zadržení vzduchu a snížení účinnosti. Důležité je také zajistit, že oddělovač je umístěn v místě, které umožňuje snadný přístup pro kontrolu a údržbu. Zařízení by mělo být umístěno v místech systému, kde se vzduch přirozeně hromadí, například v horní části oběhové smyčky nebo v návratovém potrubí otopného okruhu.

Kompatibilita a příslušenství

Tento vzduchový oddělovač je kompatibilní s širokou škálou komponent otopných systémů, včetně oběhových čerpadel, expanzních nádrží a tepelných výměníků. Obvykle se používá v kombinaci s dalšími komponenty systému, jako jsou redukční ventily a teplotní senzory. Pro standardní instalaci není potřeba žádné konkrétní příslušenství, ale doporučuje se zkontrolovat návrh systému pro dodatečné požadavky, jako izolační ventily nebo tlakové manometry. Montéři by měli také zajistit, že médium systému je kompatibilní s materiály použitými ve separatoru, zejména v systémech s chemicky upravenou vodou nebo nestandardními tekutinami.

Technický pozadí pro projektanty

IVAR 551009 pracuje na principu plováku a ventilu, kde vzduch je kontinuálně uvolňován, jakmile se hromadí v komoře. Tělo z mosazi CW617N poskytuje vysokou mechanickou pevnost a odolnost proti tepelné expanzi, zatímco vnitřní komponenty z nerezové oceli zajišťují dlouhodobou odolnost ve vlhkém a korozičním prostředí. Zařízení je navrženo tak, aby se bez problémů integrovalo do uzavřených otopných systémů, kde pomáhá udržovat hydraulickou rovnováhu a efektivitu systému. Výkon oddělovače je ovlivněn faktory, jako je průtok, systémový tlak a přítomnost částic v tekutině, které mohou postupně ovlivnit plovákový mechanismus. Správný návrh systému a pravidelná údržba jsou základní pro zajištění optimálního výkonu a trvanlivosti.

Údržba a provoz

IVAR 551009 vyžaduje minimální údržbu díky své odolné konstrukci a samořízenému provozu. Doporučuje se však pravidelná kontrola, aby bylo zajištěno, že plovákový mechanismus je volný od nečistot a že výfuk není zablokován. Zařízení by mělo být kontrolováno během pravidelné údržby systému, aby bylo potvrzeno, že funguje správně a že vzduch nepřesahuje oddělovač. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale montéři by měli sledovat standardní postupy údržby pro celý systém. V případě podezření na poruchu by měl být oddělovač odpojen a zkontrolován na známky opotřebení nebo zablokování.

Nejčastější otázky

Může být IVAR 551009 použit v otevřených otopných systémech?
Ano, zařízení lze použít v otevřených systémech, pokud provozní podmínky nepřekročí stanovené limity teploty a tlaku. Nicméně je primárně navrženo pro uzavřené aplikace.

Je připojení 2 palce kompatibilní s metrickými potrubními rozměry?
Pro připojení 2 palce k metrickému potrubí mohou být potřeba adaptéry. Montéři by měli ověřit typ závitu a použít vhodné příruby, aby zajistili bezpečné spojení.

Může být oddělovač instalován vodorovně?
Ne, zařízení musí být instalováno svisle s výfukem vzduchu směrem vzhůru, aby byl zajištěn správný výtok vzduchu a zabráněny provozním problémům.

Které typy médií jsou vhodné pro použití s tímto oddělovačem?
Oddělovač je vhodný pro použití s vodními otopnými médiy. Není doporučeno k použití s nestandardními tekutinami, pokud není kompatibilita potvrzena technickým listem výrobce.
