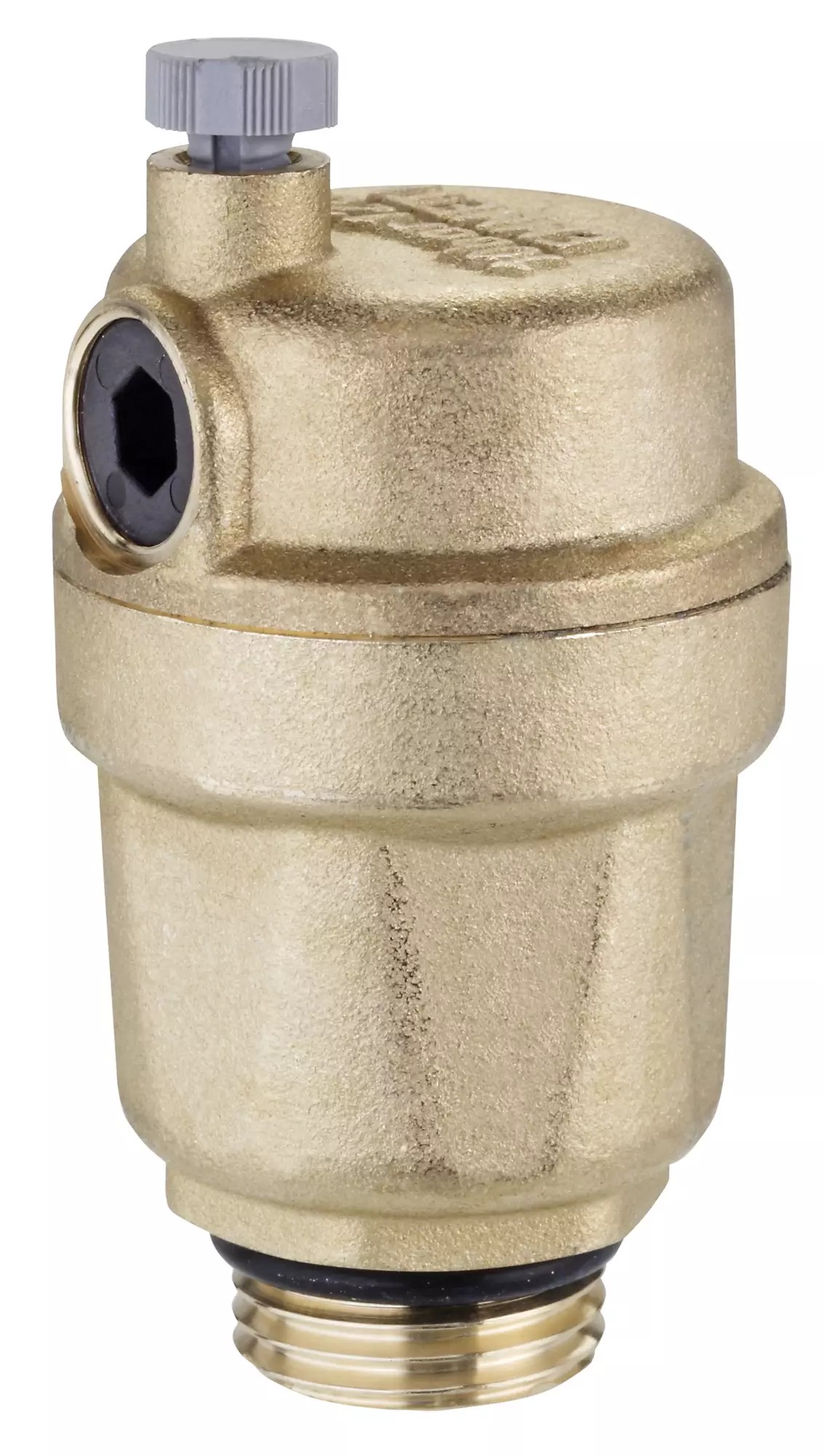

Automatický výpušťový ventil - 1/2 palce

Detailní popis produktu

Automatické výpušťové ventily jsou základními komponenty v otopných a potrubních systémech, které zajišťují odstranění vzduchu z systému, aby byla zajištěna efektivní funkce. Tato verze se často používá v obytných i komerčních budovách, včetně centrálních otopných systémů, podlahových vytápění a oběhových okruhů teplé vody. Instalatéři a technici často potřebují integrovat tyto ventily do systémů, kde se může hromadit vzduch, což může snížit účinnost nebo způsobit provozní potíže. Ventil je navržen pro použití v uzavřených systémech a musí být instalován podle rozvrhu systému a pokynů výrobce.

Properní výpušť je klíčová pro udržení rovnováhy systému a zabránění vzniku vzduchových bublin, které mohou způsobit snížení přenosu tepla a zvýšení hluku. Ventil se obvykle instaluje v nejvyšším místě systému nebo v strategických místech, aby byl zajištěn úplný odvod vzduchu. Není určen pro použití v otevřených systémech ani pro účely tlakové ochrany. Boční závitový kroužek nesmí být použit pro výpušť nebo jinou funkci, jak je uvedeno ve výrobní dokumentaci.

Technické parametry

Kód	I00400004
Značka	IVAR

Ventil má maximální výstupní tlak 2,5 bar a pracuje při teplotách až +110 °C. Tyto parametry jsou klíčové pro určení kompatibility s provozními podmínkami systému. Označení PN 10 určuje třídu tlaku ventilu, která musí být v souladu s návrhovým tlakem systému, aby byla zajištěna bezpečná a efektivní funkce. Výběr materiálu – mosaz CW617N nebo niklově pozinkovaná mosaz – ovlivňuje odolnost proti korozi a vhodnost pro různé prostředí.

Instalace a připojení

Ventil se připojuje pomocí 1/2 palcového závitu, který musí být správně utěsněn vhodným závitovým pásou nebo těsnicí hmotou. Instalatéři by měli zajistit, že ventil je správně orientován, s ručním uzávěrem nahoře pro snadný přístup. Boční závitový kroužek nesmí být použit pro výpušť nebo jiný účel. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné utěsnění závitu a pokusy použít boční závitový kroužek pro výpušť. Je zásadní dodržovat pokyny výrobce pro umístění a upevnění ventilu, aby byly zabráněny úniky nebo provozní potíže.

Kompatibilita a příslušenství

Tento automatický výpušťový ventil je kompatibilní se standardními otopnými a potrubními systémy, které pracují v rámci stanovených tlakových a teplotních rozsahů. Obvykle se používá spolu s otopnými tělesy, výměníky tepla a oběhovými čerpadly. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale instalatéři by měli ověřit kompatibilitu systému a zajistit, že všechny komponenty jsou správně rozměrovány a ohodnoceny pro určené použití. Pro tuto verzi nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

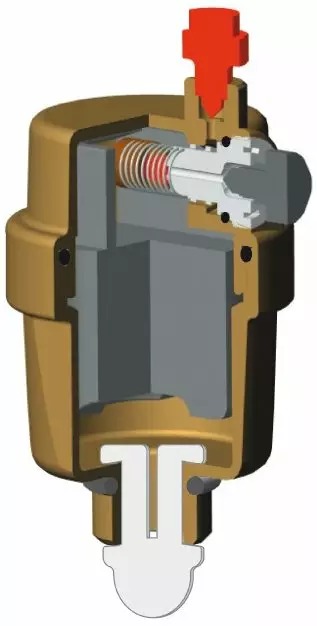

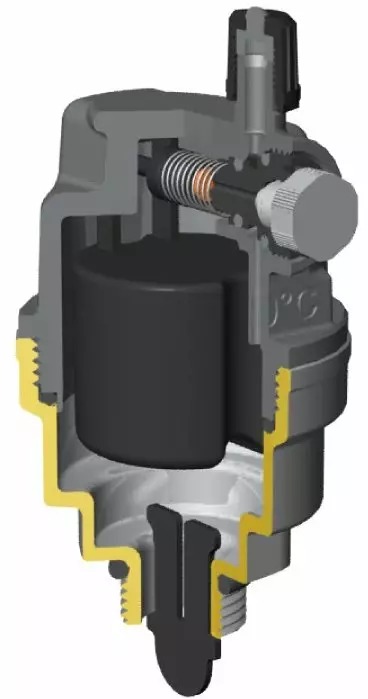

Ventil funguje tak, že umožňuje výstup vzduchu, zároveň zabrání úniku vody nebo jiných kapalin. Vnitřní mechanismus je navržen tak, že se otevírá při přítomnosti vzduchu a zavírá, když systém je naplněn kapalinou. Mosaz CW617N poskytuje dobré mechanické pevnosti a odolnosti proti korozi, zatímco verze s niklovým povlakem nabízí zvýšenou ochranu proti oxidaci. Integrace ventilu do systému musí zahrnovat dynamiku toku a tlakové podmínky, aby byla zajištěna optimální funkce. Faktory jako teplota systému, typ kapaliny a místo instalace mohou ovlivnit životnost a účinnost ventilu.

Služba a provoz

Ventil vyžaduje minimální údržbu, ale by měl být pravidelně kontrolován na známky opotřebení, koroze nebo zácp. Ruční uzávěr lze použít k ověření správné funkce nebo k odstranění menších zácp. V dokumentaci nejsou uvedeny konkrétní intervaly údržby, ale instalatéři by měli dodržovat obecné zásady údržby pro komponenty otopných systémů. Pokud ventil přestane efektivně vypouštět vzduch, může to znamenat zácpu nebo potřebu výměny.

Nejčastější otázky

Může být boční závitový kroužek použit pro výpušť?
Ne, boční závitový kroužek není určen pro výpušť nebo jiný účel. Výpušť musí být provedena pouze pomocí horního ručního uzávěru.

Je tento ventil vhodný pro otevřené systémy?
Ne, ventil je navržen pouze pro uzavřené systémy. Není určen pro tlakovou ochranu nebo aplikace v otevřených systémech.

Jaká je maximální provozní teplota?
Ventil je ohodnocen maximální provozní teplotou +110 °C. Překročení této teploty může ovlivnit výkon nebo způsobit poškození.

Může být ventil použit v systémech teplé vody?
Ano, ventil je vhodný pro systémy teplé vody, které pracují v rámci stanovených teplotních a tlakových limitů.
