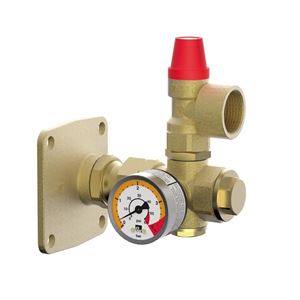

Bezpečnostní pojistná skupina - pro vodorovný distribuční rozdělovač DN 32

Detailní popis produktu

Tato bezpečnostní pojistná skupina se běžně používá v centrálních topných a teplé vodě systémech, kde je nainstalován vodorovný distribuční rozdělovač DN 32. Je vhodná pro bytové, komerční a průmyslové budovy s hydronickými topnými systémy. Skupina se obvykle instaluje v blízkosti kotlového zařízení nebo zdroje tepla, zajišťuje bezpečný provoz monitorováním tlaku a uvolňováním přebytku při potřebě. Často se vyskytuje v systémech, kde je důležitá stabilita tlaku a ochrana před přetlakem, například v topných rozvětvích nebo systémech s proměnnými průtoky.

Instalatéři pracující s kotlovými systémy, tepelnými čerpadly nebo kombinovanými topnými jednotkami najdou tuto bezpečnostní pojistnou skupinu zásadní pro integritu systému. Často se používá spolu s oběhovými čerpadly, roztažnými nádoby a řídicími jednotkami. Skupina je navržena k instalaci na přístupných místech pro pravidelné kontroly a údržbu.

Technické parametry

Maximální výkon	100 kW
Kód	52553
Značka	IVAR

Maximální výkon 100 kW zajišťuje kompatibilitu se standardními kotlovými systémy a jednotkami tepelných čerpadel. Rozsah manometru 0–4 bar umožňuje přesné sledování tlaku systému, zatímco pojistný ventil je nastaven k uvolnění při 3 bar. Tyto parametry jsou klíčové pro správné rozměření a výběr systému, zajišťující, že jednotka zvládne očekávanou tepelnou zátěž a tlakové podmínky bez poruchy.

Instalace a připojení

Bezpečnostní pojistná skupina je připojena pomocí závitu 3/4 palce na 1 palec. Instalační postup zahrnuje zabezpečení T-kusu vlastním těsněním, připevnění manometru a montáž pojistného ventilu. Je důležité zajistit, že všechny připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžnou chybou při instalaci je nesprávná orientace manometru, což může vést k nepřesným měřením. Systém by měl být po instalaci a před uvedením do provozu otestován na úniky.

Kompatibilita a příslušenství

Tato bezpečnostní pojistná skupina je speciálně navržena pro vodorovné distribuční rozdělovače DN 32 a je kompatibilní s moduly IVAR PAW. V běžném balení nejsou zahrnuta žádná další příslušenství, ale T-kus, manometr a pojistný ventil jsou poskytovány. Doporučuje se ověřit rozměry rozdělovače a potrubí před instalací, aby byla zajištěna kompatibilita.

Technický pozadí pro projektanty

Bezpečnostní pojistná skupina funguje tím, že monitoruje tlak systému prostřednictvím integrovaného manometru a uvolňuje přebytečný tlak přes pojistný ventil, jakmile je překročen stanovený prah. Materiály jsou vybrány dle jejich odolnosti vůči tepelnému cyklování a korozi, což zajišťuje dlouhodobou spolehlivost. Integrace do systému je klíčová pro udržení tlakové rovnováhy a prevenci poškození komponent, jako jsou čerpadla a výměníky tepla. Účinnost a životnost jednotky jsou ovlivněny kvalitou instalace, četností tlakových kolisací a plánem údržby.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření správné funkce manometru a toho, že pojistný ventil není blokován. Systém by měl být kontrolován na úniky a integritu všech připojení. V návodu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce pro pravidelnou údržbu. Jednotka by měla být vyměněna, pokud pojistný ventil nepřestane fungovat při nastaveném tlaku nebo pokud manometr ukazuje známky nepřesnosti.

Nejčastější otázky

Může být bezpečnostní pojistná skupina použita s svislými rozdělovači?
Ne, tato verze je speciálně navržena pro vodorovné distribuční rozdělovače DN 32 a není vhodná pro svislé instalace.

Je manometr vhodný pro parní systémy?
Ne, manometr je navržen pro vodní topné systémy a není určen k použití s párou.

Může být nastavení pojistného ventilu upraveno na jiný tlak?
Ne, pojistný ventil je továrně nastaven na 3 bar a uživatel jej nemůže upravit.

Jaká je maximální povolená teplota systému?
Podle technického listu výrobce není maximální povolená teplota uvedena v návodu.
