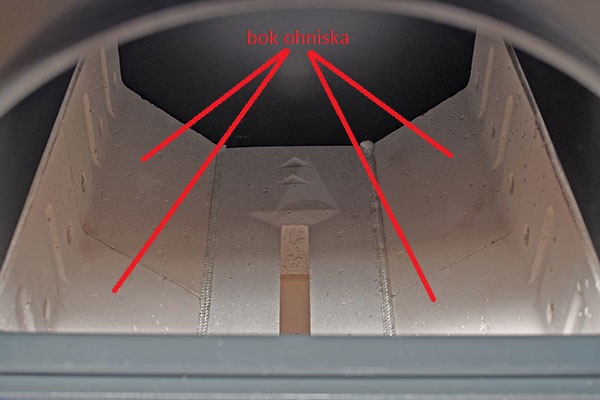

Bok ohniska Atmos DC0174

Detailní popis produktu

Keramické stěnové destičky ohniska jsou základními komponentami kotlů na pevná paliva a tvoří část konstrukce spalovací komory. Tyto destičky se instalují v topných systémech pro bytové i komerční potřeby, kde je důležitá odolnost a tepelná odolnost. Instalatéři a servisní technici pracující s koly Atmos musí zajistit správný výběr a montáž dílu, aby byla zajištěna efektivita a bezpečnost systému.

Při montáži se stěnová destička ohniska umístí do horní části spalovací komory a zabezpečí vhodným způsobem. Je důležité ověřit model a datum výroby kotle, aby byla zajištěna kompatibilita, protože různé modely vyžadují specifické varianty destiček. Keramický materiál poskytuje vysokou tepelnou odolnost a podporuje stabilní spalovací podmínky.

Technické parametry

Hmotnost	31,1 kg
Kód	DC0174
Značka	Atmos

Hmotnost 31,1 kg indikuje odolnou a trvanlivou keramickou konstrukci. Tento parametr je důležitý pro manipulaci a dopravu, ale také pro ověření správnosti výběru dílu. Destička je dodávána v balení obsahujícím čtyři kusy, což je důležité při plánování montáže a výměny více komponent.

Montáž a připojení

Montážní proces zahrnuje umístění keramické stěnové destičky ohniska do spalovací komory a její zabezpečení. Je důležité ověřit model a datum výroby kotle, aby byl zajištěn správný výběr dílu. Běžné chyby při montáži zahrnují použití nesprávné varianty destičky nebo vynechání požadovaného těsnicího prstence a těsnicího prostředku. Instalatéři by měli také ověřit počet otvorů v destičce (2 + 2 na kus), aby byla zajištěna kompatibilita s vnitřní strukturou kotle.

Kompatibilita a příslušenství

Atmos DC0174 je kompatibilní s následujícími modely kotlů: DC25GS (vyráběné od 1.1.2017), DC25GD, DC25GSP(L), DC25GSE (vyráběné od 15.4.2012) a GS25 (vyráběné od 1.1.2017). Pro kotle DC25GS a GS25 vyráběné před 31.12.2016 je vyžadována varianta DC0162. Pro DC25GSE vyráběné před 14.4.2012 je vyžadována varianta DC0177. Destička není dodávána s těsnicími prsteny ani těsnicím prostředkem; těsnicí prstenec S0951 a těsnicí prostředek V0345 je nutno objednat zvlášť. Související produkty zahrnují těsnicí prstenec ohniska pro DC0162 a DC0174 a těsnicí pasta ve tubě.

Technický pozadí pro projektanty

Keramická stěnová destička ohniska je součástí spalovací komory a podporuje strukturní celistvost kotle. Keramický materiál je vybrán díky své vysoké tepelné odolnosti a schopnosti odolávat opakovaným cyklům zahřívání a ochlazování. Destička je navržena tak, aby se integrovala do vnitřní struktury kotle, a zajištěla správné zarovnání a těsnění. Počet otvorů v destičce (2 + 2 na kus) je důležitý pro montáž a zarovnání. Trvanlivost destičky je ovlivněna jak kvalitou keramického materiálu, tak metodami těsnění použitými při montáži.

Servis a provoz

Pravidelné kontrolování stěnové destičky ohniska je doporučeno, aby zůstala nepoškozená a bez trhlin nebo poškození. Jakékoliv známky opotřebení nebo poškození by měly být řešeny co nejdříve, aby nedocházelo ke ztrátě tepla nebo strukturnímu selhání. Destička by měla být čištěna jako součást pravidelné údržby kotle, aby byl odstraněn kouřový prach nebo odpad, které mohou ovlivnit výkon. Měl by být kontrolován i těsnicí prstenec a těsnicí prostředek a v případě potřeby nahrazen.

Nejčastější dotazy

Může být Atmos DC0174 použit u starších modelů DC25GS?
Ne, DC0174 není kompatibilní s modely DC25GS vyráběnými před 1.1.2017. Pro tyto modely je vyžadována varianta DC0162.

Je těsnicí prstenec zahrnut v balení?
Ne, těsnicí prstenec S0951 není zahrnut. Musí být objednán zvlášť.

Může být stejná destička použita pro modely DC25GSE?
Ano, DC0174 je kompatibilní s modely DC25GSE vyráběnými od 15.4.2012. Pro modely vyráběné před touto dobou je vyžadována varianta DC0177.

Je těsnicí prostředek zahrnut v balení?
Ne, těsnicí prostředek V0345 není zahrnut. Musí být objednán zvlášť.
