Šroub pro sluneční potrubí - sada DN20

Detailní popis produktu

Tato sada šroubů AVANSA pro sluneční potrubí DN20 se běžně používá ve slunečních tepelných instalacích, kde nerezové potrubí vyžaduje bezpečné ukončení. Typicky se vyskytuje v domácích i komerčních slunečních systémech pro ohřev vody, zejména v těch, které používají zubaté nerezové trubky. Instalatéři pracující na slunečních panelových polích nebo kolektorských obvodech se s tímto komponentem setkají během rozvodu potrubí a sestavování systému. Správná instalace zajišťuje beznetekový provoz a dlouhodobou odolnost vůči tepelnému cyklování a mechanickému namáhání.

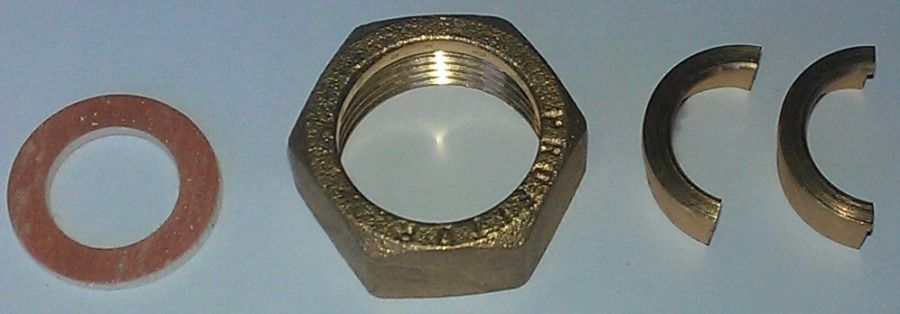

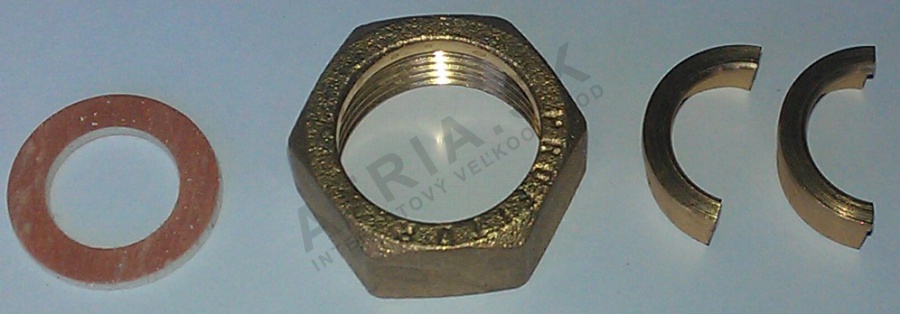

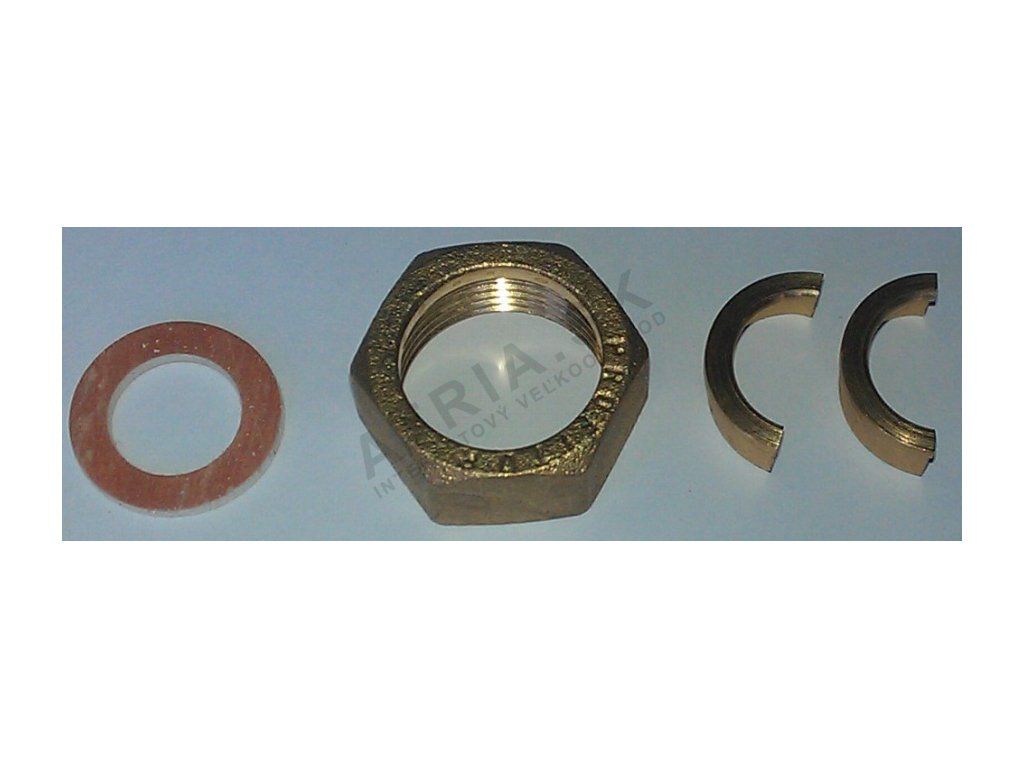

Sada je určena pro použití s nominálními potrubními spojeními o průměru 1 palce a je kompatibilní se standardními konfiguracemi slunečního potrubí. Mosazná matka poskytuje odolné ukončení, zatímco zahrnuté polokroužky zajistí rovnoměrné rozdělení zatížení a zarovnání. To pomáhá předcházet poškození nebo deformaci potrubí při zatírání. Těsnící kroužek odolný vysokým teplotám je zásadní pro udržení těsnosti v prostředí s vysokými teplotami, jako jsou obvody slunečních kolektorů.

Technické parametry

Instalace a připojení

Instalace začíná umístěním nerezového potrubí proti ukončení. Polokroužky jsou položeny kolem konce potrubí a zasunuty proti ramenu matky, aby poskytly konstrukční podporu. Těsnící kroužek je následně vložen do drážky matky před zatírání. Matka je natočena na potrubí, dokud není zcela sednutá, a zajišťuje tak absence mezery mezi potrubím a ukončením.

Běžné chyby zahrnují přetírání, které může deformovat těsnící kroužek nebo poškodit potrubí, a nesprávné zarovnání, které může způsobit nerovnoměrné rozdělení zatížení. Aby se tyto problémy vyhnuly, zkontrolujte, zda je potrubí rovné a zarovnané s ukončením, před zatíráním. Použijte páku k aplikaci rovnoměrného momentu, dle doporučeného postupu výrobce, pokud je dostupný.

Kompatibilita a příslušenství

Tato sada je specificky navržena pro použití s nerezovým zubatým slunečním potrubím. Často se používá společně s deformacními šrouby k tvarování konců potrubí pro správné připojení. Při instalaci dalších ukončení mimo ty, které jsou součástí standardního slunečního dvojitého potrubí, je vhodné objednat deformacní šrouby po dvojicích, protože jeden zůstane v místě a druhý se často ztratí během instalace.

Související produkty zahrnují deformacní šroub DN20, sluneční dvojité potrubí a nerezovou zubatou trubku DN16 (2x16m). Tyto komponenty se často používají společně v kompletních slunečních potrubních systémech.

Technický pozadí pro projektanty

Mosazná matka slouží jako mechanické ukončení pro zubaté nerezové potrubí. Mosaz je zvolena díky své odolnosti proti korozi a schopnosti udržovat těsné spojení při tepelné expanzi a kontrakci. Polokroužky fungují jako podpěrné kroužky, rovnoměrně rozdělují zatížení po stěně potrubí a zabraňují místním bodům namáhání. Těsnící kroužek odolný vysokým teplotám je zásadní pro udržení integrity těsnění v horkém prostředí.

Systém závisí na kombinaci mechanického stlačení a těsnicích vlastností kroužku k zajištění netekoucího spojení. Projektanti by měli zohlednit tepelné expanzní vlastnosti nerezového potrubí při plánování rozložení a umístění těchto ukončení, aby se předešlo selháním způsobeným napětím.

Služba a provoz

Při pravidelných servisních kontrolech zkontrolujte ukončení na známky netěsnosti, degradace těsnícího kroužku nebo mechanického poškození. Ujistěte se, že matka zůstává pevně zatírnutá a že potrubí je správně podporováno. Pokud zaznamenáte jakoukoliv deformaci nebo nesprávné zarovnání, přeuspořádejte potrubí a znovu zatírnuté matku. Nejsou poskytovány konkrétní servisní intervaly, ale vizuální kontroly jsou doporučovány během ročních údržbových cyklů.

Nejčastější otázky

Může být sada šroubů AVANSA pro sluneční potrubí DN20 použita s jinými značkami nerezového potrubí?
Ano, pokud má potrubí kompatibilní koncovou konfiguraci a nominální průměr DN20. Vždy ověřte sednutí před instalací.

Je možné znovu použít těsnící kroužek odolný vysokým teplotám po jeho odstranění?
Ne, kroužek je jednorázový komponent a musí být nahrazen pokaždé, když je matka odstraněna nebo znovu nainstalována.

Kolik deformacních šroubů by mělo být objednáno pro další ukončení?
Doporučuje se objednat dva deformacní šrouby pro každé další ukončení, protože jeden zůstane v místě a druhý se pravděpodobně ztratí během instalace.

Může být sada použita pro horizontální i vertikální potrubní trasy?
Ano, sada je vhodná pro obě orientace. Ujistěte se, že je potrubí v vertikálních trasách správně podporováno, aby se předešlo prohnutí nebo nesprávnému zarovnání.
