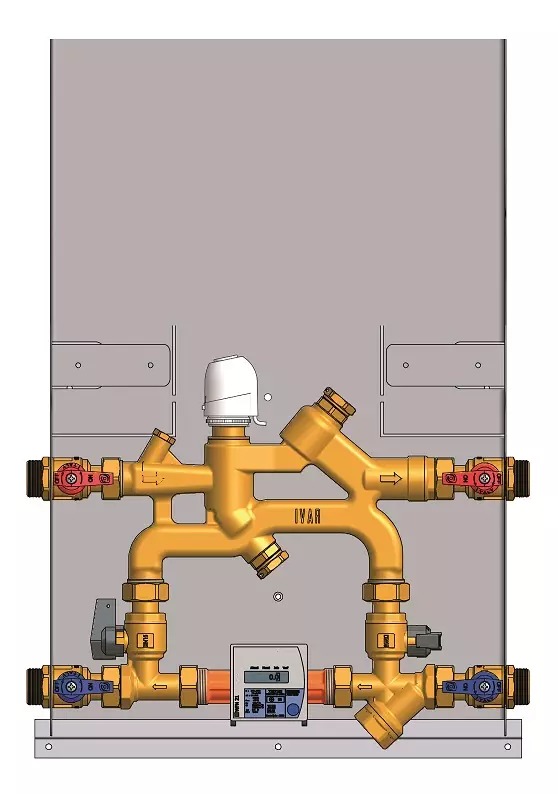

Bytový měřicí sestav - bez skříně - vytápění Kv 2,25; Qn 1,5m3/h; 110mm

Detailní popis produktu

Bytové měřicí sestavy jsou běžně instalovány v budovách s více byty k měření individuální tepelné spotřeby z centrálních otopných soustav. Tyto soustavy obvykle zahrnují kombinaci otopných těles a podlahových vytápěcích okruhů. Montéři pracují s existujícími potrubními rozvětveními k integraci měřicí sestavy mezi hlavní přívodní a odtokové potrubí každého bytu. Sestava umožňuje přesné měření toku tepla a zároveň umožňuje vyvážení soustavy a její izolaci pro údržbu.

Instalační proces vyžaduje pečlivé zarovnání s hydraulickým návrhem budovy, aby byla zajištěna rovnoměrná distribuce tepla. Sestava je zvláště užitečná v soustavách, kde je vyžadováno oddělené řízení různých vytápěcích zón. Montéři musí ověřit správnou orientaci komponent a zajistit, že všechny spoje jsou netěsné, před uvedením do provozu.

Technické parametry

Jmenovitý tlak PN 10 označuje maximální povolený pracovní tlak pro sestavu. Tento parametr je zásadní pro určení kompatibility s celkovou hydraulickou soustavou budovy. Maximální provozní teplota +90°C definuje tepelná mez mosazných komponent, což zajišťuje bezpečný provoz v běžných podmínkách otopných soustav.

Instalace a připojení

Instalace by měla postupovat podle pokynů výrobce, aby byla zajištěna správná funkce a trvanlivost. Sestava obsahuje vnější závity 3/4 palce pro integraci do otopného okruhu. Před zabezpečením všech spojů by měl montér ověřit správné umístění trojcestné zónové kohoutu a orientaci tepelného počítače. Běžnou chybou je obrácení vstupního a výstupního portu měřidla, což může vést k nepřesným měřením. Po instalaci je potřeba provést vyplavení systému, aby byly odstraněny všechny částice, které by mohly poškodit vnitřní komponenty.

Kompatibilita a příslušenství

Tato měřicí sestava je navržena pro použití s centrálními otopnými soustavami, které vyžadují sledování individuální tepelné spotřeby. Je kompatibilní se standardními otopnými tělesy, podlahovými vytápěcími smyčkami a termostatickými řízeními. Nejsou zahrnuty žádné další komponenty mimo ty uvedené v balení. Montéři by měli zajistit, že stávající potrubní rozvětvení v budově umožňuje správné umístění sestavy bez nadměrného ohýbání nebo stlačování připojovacích potrubí.

Technický pozadí pro projektanty

Měřicí sestava funguje tak, že měří průtok a teplotní rozdíl mezi přívodním a odtokovým potrubím k výpočtu tepelné spotřeby. Materiál mosaz CB753S nabízí dobrý odolnost proti korozi a tepelnému roztažení, což ho činí vhodným pro dlouhodobý provoz v otopných soustavách. Zahrnutí vyvažovacích ventilů umožňuje jemné ladění distribuce tepla mezi různými zónami. Účinnost systému závisí na správném rozměrování sestavy vzhledem k očekávaným průtokům a celkové tepelné zátěži bytu.

Údržba a provoz

Doporučuje se pravidelná kontrola sestavy k udržení přesných měření a prevenci zácp. Montéři by měli kontrolovat netěsnosti u všech závitových spojů a zajistit, že trojcestný zónový ventil funguje hladce. Tepelný počítač by měl být kontrolován na známky opotřebení nebo poškození, které by mohlo ovlivnit jeho přesnost. V dokumentaci nejsou uvedena konkrétní intervaly údržby, ale pravidelné vizuální kontroly jsou doporučovány během běžné údržby otopné soustavy.

Nejčastější otázky

Může být měřicí sestava použita v systémech s kombinací otopných těles a podlahového vytápění?
Ano, sestava je vhodná pro takové aplikace. Avšak před uvedením do provozu je potřeba provést důkladné vyplavení systému, aby byla zabráněna zácpě vnitřních komponent.

Je tepelný počítač kompatibilní s digitálními systémy pro správu budov?
Tepelný počítač IVAR.WFM (MEGATRON 5) je navržen pro místní měření a v dané konfiguraci neobsahuje přímo digitální komunikační rozhraní.

Může být sestava instalována v opačném směru průtoku?
Ne, tepelný počítač musí být instalován ve správném směru průtoku podle značek výrobce. Opačná instalace vede k nesprávným měřením.

Jsou vyvažovací ventily přizpůsobitelné během provozu?
Ano, vyvažovací ventily umožňují jemné ladění průtoků během uvedení do provozu a mohou být přizpůsobeny podle potřeby během provozu k udržení vyvážení mezi vytápěcími zónami.
