Bytový měřicí sestav - bez skříně - vytápění Kv 2,75; Qn 2,5m3/h; 130mm

Detailní popis produktu

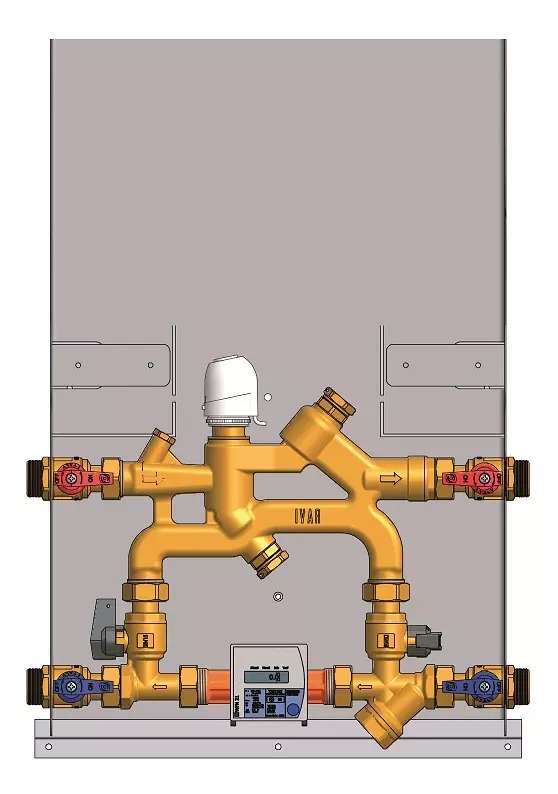

Bytové měřicí sestavy se často používají v bytových domech a vícepodlažních budovách k měření individuální spotřeby tepla z centrálních tepelných sítí. Tento typ instalace vyžaduje pečlivé vyvažování soustavy a přesné měření průtoku, aby bylo zajištěno spravedlivé fakturace a efektivní využití energie. Montéři pracují s existujícími potrubními rozvětveními a integrují měřicí sestav mezi hlavní přívodní a odtokové potrubí otopného obvodu jednotky. Soustava musí být kompatibilní s běžnými konfiguracemi centrálního vytápění a umožňovat pravidelné kontroly průtokových měr a teplotních rozdílů.

Instalace zahrnuje připojení sestavy přímo do otopného obvodu, přičemž je třeba zajistit správné zarovnání a těsnění všech komponent. Sestava je navržena pro použití s běžnými průměry potrubí a zahrnuje izolační ventily pro přístup k údržbě. Správná orientace teploměru a senzorového krytu je zásadní pro spolehlivá měření. Před uvedením do provozu by měla být soustava vyčištěna podle pokynů výrobce, aby byly odstraněny všechny nečistoty, které by mohly ovlivnit výkon.

Technické parametry

Materiál	Mosaz CB753S
Jmenovitý tlak	PN 10
Kód	KIT506381
Značka	IVAR

Klasifikace tlaku PN 10 zajišťuje vhodnost pro nízkotlaké otopné soustavy běžně používané v bytových aplikacích. Maximální provozní teplota +90°C odpovídá standardním obvodům s teplou vodou. Tyto parametry pomáhají určit správné rozměry a kompatibilitu s existujícími potrubími a přípojkami.

Instalace a připojení

Správná instalace začíná ověřením, že rozvržení potrubí umožňuje dostatečný prostor pro měřicí sestavu a její komponenty. Všechna připojení se provádějí pomocí vnějších závitů 3/4 palce, které musí být plně utaženy a těsně uzavřena. Teploměr musí být instalován ve správném směru průtoku, jak je uvedeno výrobcem. Vyvažovací ventily by měly být nastaveny podle hydraulických požadavků soustavy. Běžné chyby instalace zahrnují nesprávnou orientaci teploměru, nedostatečné těsnění na závitových připojeních a nedodržení vyčištění soustavy před zahájením provozu. Vždy zkontrolujte, zda všechny ventily volně fungují a zda je senzorový kryt správně umístěn v průtoku.Kompatibilita a příslušenství Tato měřicí sestava je navržena pro použití s běžnými centrálními otopnými soustavami využívajícími vodu jako tepelné médium. Je kompatibilní s teploměry IVAR.EQUIMETER a běžnými mosaznými ventily. Další komponenty, jako jsou montážní závěsy nebo kompenzátory, mohou být potřeba v závislosti na konkrétních podmínkách instalace. Pro tuto verzi nejsou uvedeny žádné alternativní nebo související produkty.

Technický pozadí pro projektanty

Měřicí sestava funguje tak, že měří průtok ohřáté vody a teplotní rozdíl mezi přívodním a odtokovým potrubím. Teploměr vypočítá celkovou dodanou energii na základě těchto hodnot. Sestava je primárně vyrobena z mosazi CB753S, materiálu vybraného pro svou odolnost a odolnost proti korozi ve vlhkém prostředí. Tepelná izolace zahrnutá v balení pomáhá snížit tepelné ztráty a zajistit stabilní provozní podmínky. Účinnost soustavy může být ovlivněna nesprávným vyvažováním, vzduchovými bublinami v systému a nesprávnou pozicí teplotního senzoru. Dlouhodobá spolehlivost závisí na udržování čistoty vody a dodržování doporučených postupů pro vyčištění před uvedením do provozu.

Údržba a provoz

Pravidelná údržba zahrnuje vizuální kontroly všech ventilů a připojení na úniky nebo známky opotřebení. Teploměr by měl být pravidelně kontrolován na správné fungování a kalibraci. V dokumentaci nejsou uvedena žádná konkrétní období údržby. Je důležité zajistit, aby soustava zůstala bez nečistot a špíny, zejména po počátečním uvedení do provozu. Pokud systém ukazuje nepravidelná měření nebo provozní problémy, měla by být celá instalace prozkoumána na případné zácpy nebo špatné uspořádání komponentů.

Nejčastější otázky

Může být tato měřicí sestava použita s podlahovým vytápěním a radiátory ve stejné soustavě?
Ano, sestava je vhodná pro smíšené otopné systémy. Je však třeba věnovat zvláštní pozornost vyvažování soustavy a důkladnému vyčištění před provozem.

Je nutné instalovat další filtry mimo ty, které jsou zahrnuty?
Ne, sestava již obsahuje vestavěný filtr. Další filtrace není potřeba, pokud kvalita vody v systému není zvlášť špatná.

Jaká je úloha tepelné izolace zahrnuté v balení?
Izolace pomáhá udržovat stabilní provozní teploty a snižuje tepelné ztráty v komponentách měřicí sestavy.

Jsou nějaké zvláštní opatření při připojení teplotního senzoru?
Ano, senzorový kryt musí být plně ponořen do průtoku a umístěn podle pokynů výrobce, aby byla zajištěna přesnost měření.
