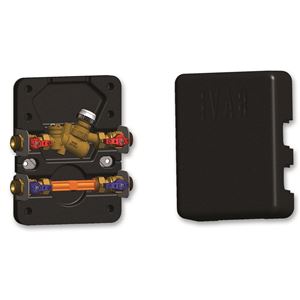

Bytový měřicí soubor EQUICOMPACT - pro odečet spotřeby tepla - Kv 3,0; Qn 2,5m3; tepelný měřicí ros. m. 130mm
Kód: 506576SISouvisející produkty
Detailní popis produktu
Bytové měřicí soubory jsou základními komponentami v panelových domech a jednotlivých bytech spojených s centrálními otopnými soustavami. Tyto soubory umožňují přesné měření spotřeby tepla, což zajišťuje spravedlivé fakturace a efektivní řízení energie. Instalatéři pracují s těmito systémy při novostavbách i rekonstrukcích, aby zajistili, že každá jednotka má funkční měřicí řešení. Soubor EQUICOMPACT je vhodný pro systémy s provozní teplotou od +3 °C do +90 °C a je určen pro použití s centrálními otopnými sítěmi.
Soubor se instaluje do otopného okruhu každého bytu mezi přívodní a odtokovou trubkou. Integruje se do centrální otopné infrastruktury budovy a běžně se používá spolu s digitálními tepelnými měřiči a řídicími systémy. Instalace vyžaduje pečlivou pozornost k orientaci a zarovnání, aby byly zajištěny přesné měření a efektivita systému.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +3 °C |
| Jmenovité tlak | PN 10 |
| Kód | 506576SI |
| Značka | IVAR |
Instalace a připojení
Soubor EQUICOMPACT se připojuje k otopné soustavě pomocí vnějších závitů M 3/4 palce. Před instalací ověřte orientaci komponent tak, aby odpovídala směru průtoku. Při prvním provozním nastavení zajistěte, že všechny kulové kohouty jsou plně otevřené, aby nedocházelo ke snížení průtoku. Běžnou chybou je nesprávná orientace termostatického ventilu, což může vést k nepřesným teplotním měřením. Filtrová síto s pórovitostí 500 μm by mělo být nainstalováno v proudovém směru, aby zabránilo proniknutí nečistot do systému a poškození citlivých komponent.
Kompatibilita a příslušenství
Tento měřicí soubor je kompatibilní s tepelným a chladicím měřičem IVAR.WFM, elektrotermálním hlavičkou IVAR.TE 3040 a týdenním termostatem IVAR.MAGICTIME PLUS. Pro optimální výkon se doporučuje použít montážní skříň IVAR.P-KLASIK 1 a přizpůsobit otvory pro přívod a odtok podle potřeby. Soubor obsahuje všechny potřebné komponenty pro základní instalaci, ale pro plnou funkčnost a řízení je třeba doplnit další vybavení.
Technický pozadí pro projektanty
Soubor EQUICOMPACT funguje tak, že měří průtok a teplotní rozdíl mezi přívodní a odtokovou trubkou, aby vypočítal spotřebu tepla. Komponenty z mosazi CW617N mají dobrou mechanickou pevnost a odolnost proti korozi v otopných systémech s vodou. Izolace z polypropylenu poskytuje tepelnou ochranu a snižuje tepelné ztráty. Účinnost systému závisí na přesnosti měření průtoku a stabilitě teplotních čidel. Správná integrace s řídicím systémem budovy zajišťuje přesné fakturace a správu energie.
Údržba a provoz
Doporučuje se pravidelně kontrolovat filtr, aby byl volný od nečistot. Kulové kohouty by měly být kontrolovány na úniky a správnou funkci. Termostatický ventil a vyvažovací ventil by měly být případně upraveny, aby byl udržován rovnováha systému. Technická dokumentace neposkytuje konkrétní intervaly údržby, ale doporučuje se pravidelná údržba, aby byl zajištěn dlouhodobý provoz.
Nejčastější otázky
Lze soubor EQUICOMPACT použít v systémech s proměnným průtokem?
Ano, soubor je navržen pro proměnný průtok v rámci stanovených provozních parametrů. Vyvažovací ventil umožňuje manuální nastavení k udržení rovnováhy systému.
Je filtr vyměnitelný?
Filtr je součástí souboru a není specifikován jako vyměnitelný v technické dokumentaci. Během pravidelné údržby by měl být vyčištěn, aby se zabránilo ucpání.
Lze termostatický ventil nahradit jiným modelem?
Termostatický ventil je integrován do souboru a není specifikován jako vyměnitelný. Nahrazování by mělo být prováděno stejným modelem, aby byla zajištěna kompatibilita a výkon.
Jaká je maximální provozní teplota souboru?
Maximální provozní teplota je +90 °C, jak je uvedeno v technických parametrech. Překročení této teploty může ovlivnit výkon a trvanlivost komponentů.
Doplňkové parametry
| Kategorie: | Bytová měřicí sada EQUICOMPACT - k odečtu spotřeby tepla |
|---|---|
| Hmotnost: | 6.75 kg |
| EAN: | Lukas |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +3 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 10:24:54 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
