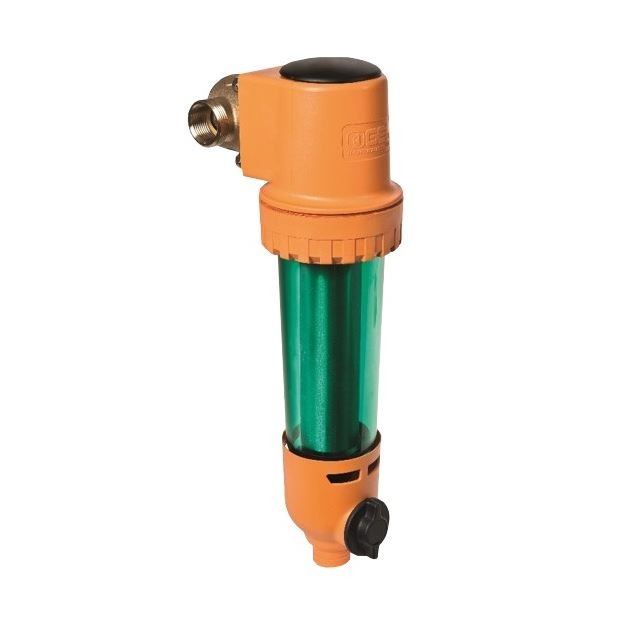

Cyklonový odkalovací filtr - 1"M

Detailní popis produktu

Kapevné filtry Cyclone jsou běžně používány v bytových a komerčních systémech pitné vody k odstraňování zavěšených látek a částic. Tyto filtry jsou instalovány do vodovodních linek, aby chránily zařízení v dolní části systému, jako jsou kotle, výměníky tepla a ohřívače vody, před ucpáním a opotřebením. Model IVAR 101.160.40 je vhodný pro instalace, kde se preferuje periodická ruční údržba místo plně automatických systémů. Často se používá v systémech pro úpravu pitné vody domácností, malých průmyslových aplikacích a v systémech, kde je tvrdost vody střední a vyžaduje se občasná demineralizace.

Instalatéři pracující s systémy pitné vody musí zajistit, že filtr je správně rozměrován a umístěn, aby se zabránilo omezení průtoku. Filtr je navržen tak, aby se dalo integrovat jak do horizontálních, tak vertikálních potrubních konfigurací, což poskytuje flexibilitu při montáži. Je důležité ověřit, že systémový tlak a teplota jsou v rámci specifikovaných mezí, než bude systém spuštěn.

Technické parametry

Materiál	Hlava filtru PP / mosaz
Prováděcí teplota	+40 °C
Jmenovitý tlak	PN 6
Klíč pro montáž	Kód 125.210.50
Kód	101.160.40
Značka	IVAR

Hranice provozní teploty +40 °C znamená, že filtr je vhodný pro aplikace chladné a teplé vody, ale ne pro systémy s horkou vodou přesahující tento limit. Jmenovitý tlak PN 6 znamená, že filtr je vhodný pro systémy s nízkým až středním tlakem. Hlava filtru je vyrobena z polypropylenu a mosazi, což zaručuje odolnost proti korozi a vhodnost pro použití s pitnou vodou. Nerezový filtr zajišťuje trvanlivost a konzistentní filtraci.Montáž a připojení Model IVAR 101.160.40 se připojuje pomocí mužského závitu 1 palce a vyžaduje montážní klíč s kódem 125.210.50 pro bezpečnou montáž. Filtr by měl být namontován v místě, které umožňuje snadný přístup k ruční demineralizaci a údržbě. Doporučuje se připojit filtr k kanalizačnímu systému, aby bylo možné odstranit odpad při procesu údržby. Běžné chyby při montáži zahrnují nesprávnou orientaci filtru, nedodržení směru průtoku a zanedbání kontroly těsnosti spojení. Instalatéři by měli ověřit, že filtr je namontován pevně a že spojení kanalizace je správně utěsněno, aby se zabránilo únikům.Kompatibilita a příslušenství Filtr je kompatibilní s systémy pitné vody pracujícími v rámci stanovených limitů tlaku a teploty. Je navržen pro použití s horizontálními i vertikálními potrubími a lze jej integrovat do nových i stávajících instalací. Montážní klíč (kód 125.210.50) je vyžadován pro bezpečnou montáž a má být objednán zvlášť. Další příslušenství není pro základní provoz potřeba, ale spojení na kanalizaci musí být ověřeno pro kompatibilitu s místním systémem.Technický pozadí pro projektanty Model IVAR 101.160.40 pracuje na principu cyklonové separace, kde voda prochází spirálovou komorou, která odděluje částice od průtoku. Nerezový filtr s pórovitostí 90 μm zachytává jemné částice, čímž zajišťuje čistotu výstupní vody. Polypropylenová a mosazná konstrukce filtru poskytuje odolnost proti korozi a zaručuje dlouhodobou spolehlivost v systémech s pitnou vodou. Filtr je navržen pro integraci do systémů s nízkým až středním tlakem a je vhodný pro aplikace, kde je preferována ruční údržba. Trvanlivost a efektivita filtru závisí na frekvenci ruční údržby a kvalitě filtrované vody. Vysoká zátěž částicemi nebo častá tvorba vodního kamene mohou vyžadovat častější údržbu.Údržba a provoz Filtr vyžaduje periodickou ruční demineralizaci a údržbu, aby se udržovala jeho výkon. Nerezový filtr lze odmontovat a vyčistit standardním vodovodním proudem. Je důležité zajistit, že filtr je plně vyčištěn a správně znovu sestaven po údržbě. V tomto dokumentu nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se pravidelná kontrola podle kvality vody a způsobu využití. Instalatéři by měli kontrolovat známky opotřebení těsnících komponent a zajistit, že filtr pracuje bez omezení průtoku.Nejčastější otázky

Lze IVAR 101.160.40 připojit k vertikálnímu potrubí?
Ano, filtr lze namontovat jak do horizontálního, tak vertikálního potrubí, pokud se dodržuje směr průtoku a je dostupné spojení na kanalizaci.

Jaká je maximální provozní teplota filtru?
Filtr je schopen pracovat maximální teplotě +40 °C, což z něj dělá vhodný filtr pro aplikace s chladnou a teplou vodou, ale ne pro systémy s horkou vodou.

Jaký je doporučený montážní klíč?
Filtr vyžaduje montážní klíč s kódem 125.210.50 pro bezpečnou montáž. Tento klíč není součástí filtru a musí být objednán zvlášť.

Lze filtr použít v uzavřeném okruhu?
Filtr je navržen pro otevřené systémy pitné vody a není určen k použití v uzavřených systémech. Vyžaduje připojení k kanalizačnímu systému pro odstranění odpadu při údržbě.
