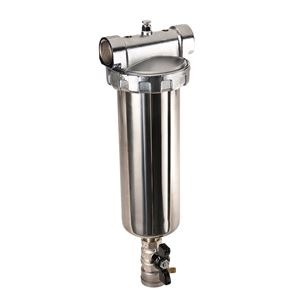

Cyklonový odkalovací filtr 10" - 1"F

Detailní popis produktu

Tento kapilový filtr se běžně používá v otopných a teplé vodě systémech v průmyslových, komerčních a velkých bytových budovách. Je instalován v uzavřených oběhových teplé vody okruzích ke zjištění nečistot a zabránění usazování v tepelných výměnících, čerpadlech a ventilech. Jednotka je navržena pro kontinuální provoz v systémech s kolísajícími průtoky a vyžaduje pravidelnou kontrolu pro zajištění optimálního výkonu. Montéristé ho často používají v systémech pro dodávku vody do kotlů, slunečních tepelných smyček a průmyslových procesních vodních okruhů.

Filter je určen pro použití s teplou vodou systémy, kde jsou přítomny mechanické nečistoty a vyžaduje periodické odchlípení. Je vhodný pro systémy s průtoky mezi 2,0 a 3,5 m³/h a by měl být instalován na místech přístupných pro údržbu. Mosazná hlava s nikelinovým povlakem poskytuje odolnost proti korozi, zatímco nerezový obal zajistí odolnost v prostředí s vysokými teplotami. Správná instalace vyžaduje zarovnání s proudem a pevné upevnění pro zabránění úniků způsobených vibracemi.

Technické parametry

Materiál	Hlava filtru: mosaz s nikelinovým povlakem, tělo filtru: nerezová ocel
Pracovní teplota	+80 °C
Rozměry	Výška 430 mm, průměr 130 mm
Jmenovité tlakové zatížení	PN 16
Klíč pro montáž	Kód 125.210.50
Kód	101.155.65
Značka	IVAR

Omezení pracovní teploty +80 °C znamená, že filtr je vhodný pro systémy s teplou vodou, ale ne pro páru nebo aplikace s vysokými teplotami. Jmenovitý tlak PN 16 ukazuje, že může zvládat střední tlakové kolísání typické pro uzavřené otopné systémy. Velikost filtru 10 palců odpovídá standardním rozměrům filtracních náplní používaným v průmyslových filtracích systémech, což zajišťuje kompatibilitu s náhradními díly. Celková výška 430 mm a průměr 130 mm určují prostorové požadavky pro instalaci v strojírenských místnostech nebo výrobních oblastech.

Instalace a připojení

Instalujte filtr v horizontální nebo vertikální poloze, přičemž šipka na těle musí být zarovnaná s proudem. Připojte ho pomocí specifikovaného klíče pro montáž 125.210.50, který poskytuje správné přetížení a sednutí pro závitová připojení. Vstupní a výstupní porty jsou rozměrovány pro 1 palec F závit, což vyžaduje kompatibilní potrubí a armatury. Použijte klíč na utažení všech spojů a po prvním provozu zkontrolujte úniky.

Před finálním utažením ověřte, že filtr je vodorovný a zarovnaný s sousedními komponenty. Zkontrolujte integritu těsnění a hadic, zejména v prostředí s vysokými teplotami, kde termální roztažnost může ovlivnit těsnící plochy. Ujistěte se, že připojení k odtoku je správně rozměrováno a směrováno do schváleného odpadního kanálu, aby bylo možné provádět manuální odchlípení. Vyhněte se instalaci filtru v blízkosti zdrojů mechanického nárazu nebo vibrací, které by mohly poškodit interní komponenty nebo ohrozit strukturní integritu obalu.

Kompatibilita a příslušenství

Tento filtr je kompatibilní s systémy s teplou vodou, které vyžadují mechanickou filtraci a periodické odchlípení. Funkčně se osvědčí s řadou filtracních náplní a čisticích nástrojů od IVAR. Pro optimální výkon se doporučuje kombinovat ho s čerpadlem pro zpětné umývání nebo automatickým čisticím systémem, pokud je očekáváno časté odchlípení. Nerezová filtracní náplň je znovupoužitelná, ale musí být čistěna manuálně podle pokynů výrobce. Další příslušenství, jako izolační ventily a tlakové měrky, mohou být potřeba k monitorování výkonu systému a izolaci filtru během údržby.

Technický pozadí pro projektanty

Kapilový filtr funguje tím, že v cylindrické komoře vytvoří vír, který odděluje těžší částice od vodního proudu pomocí odstředivé síly. Nerezová filtracní náplň s pórovitostí 90 μm zachytí jemné nečistoty, čímž zajistí čistou vodu pro komponenty za ním. Mosazná hlava filtru s nikelinovým povlakem odolává korozi z teplé vody a chemikálií používaných při odchlípení. Design umožňuje snadné odstranění filtracní náplně k čištění bez nutnosti zastavení celého systému. Při integraci filtru do většího systému zvažte průtok a tlakovou ztrátu přes jednotku, aby neomezovala oběh ani neovlivnila efektivitu přenosu tepla.

Doba životnosti filtru závisí na kvalitě přiváděné vody a frekvenci odchlípení. V systémech s vysokým obsahem minerálů by měl být manuální mechanismus odchlípení pravidelně používán k zabránění zácpám a snížení rizika vnitřní koroze. Kompaktní rozměry filtru z něj dělají vhodný pro úzce omezené prostory, ale musí být zajištěno dostatečné místo pro přístup k páce pro odchlípení a filtracní náplni. Výběr materiálů zajistí dlouhodobou spolehlivost v prostředí s teplou vodou, kde jsou běžné tepelné cykly a chemické vystavení.

Údržba a provoz

Údržba zahrnuje pravidelnou kontrolu filtracní náplně a mechanismu odchlípení. Po odstranění náplně ji vypláchněte čistou vodou, aby byly odstraněny zachycené nečistoty. Páku pro odchlípení aktivujte manuálně podle potřeby k odstranění nahromaděného uhlíku a usazenin. Během pravidelných kontrol zkontrolujte utažení všech spojů a stav těsnění. Okamžitě nahraďte jakékoliv poškozené nebo opotřebované komponenty, aby nedocházelo k únikům nebo snížení efektivity filtrace. Technická dokumentace neobsahuje konkrétní intervaly údržby, ale údržba by měla být prováděna na základě pozorovaného výkonu a kvality vody.

Během provozu ujistěte se, že filtr není vystaven nadměrnému tlaku nebo teplotě nad jeho záruční limity. Sledujte průtok, abyste brzy zjistili potenciální zácpy. Pokud systém zažívá snížený průtok nebo zvýšenou tlakovou ztrátu, zjistěte příčinu a vyčistěte nebo nahraďte filtracní náplň podle potřeby. Manuální mechanismus odchlípení umožňuje provádět údržbu na místě bez potřeby speciálního nástroje nebo vybavení.

Nejčastější otázky

Může být filtr instalován ve svislé poloze?
Ano, filtr lze instalovat ve svislé nebo vodorovné poloze, pokud šipka na těle filtru bude v souladu s proudem vody v systému.

Jaký typ vody může tento filtr zpracovat?
Filter je vhodný pro systémy s teplou vodou s mechanickými nečistotami, ale ne pro chemicky agresivní nebo vysokě kyselou vodu bez dalšího zpracování.

Je filtracní náplň znovupoužitelná?
Ano, nerezová filtracní náplň lze manuálně vyčistit a znovu použít, ale musí být zkontrolována na opotřebení a nahrazena, pokud je poškozená.

Kolikrát denně by měl být mechanismus odchlípení použit?
Neexistují pevné intervaly, ale mechanismus by měl být aktivován podle potřeby v závislosti na tvrdosti vody a výkonu systému.
